Modulo de ajuste fino de imágenes EXCEL
Ubicar una imagen en un reporte de manera automática no es una labor fácil y para ello se debe considerar unos aspectos en el formato (ver Aspectos incorporar Imágenes)
Cada vez que ingrese un formato de reporte en EXCEL y se tenga en cuenta la recomendación anterior es cuando el módulo de ajuste de imágenes fino en EXCEL tiene sentido.
La ubicación y disposición de una o varias imágenes en un reporte depende de una serie de aspectos, tales como:
oTamaño de las celdas y disposición de imágenes en ellas.
oCantidad de celdas por fila, definido en ajustes del reporte digital
oUbicación de la sección imágenes en un reporte
oRelación de alto/ancho de la imagen. Se define en este módulo
oTamaño en pixeles que tiene el reporte y con ello las imágenes.
oOpciones de la imagen tales como Sombra, etc
Tamaño de las celdas y disposición de imágenes en ellas.
Si se dispone de una plantilla de EXCEL que posee una disposición constante anchos de columnas. Es posible imaginar la disposición que tendrá las imágenes de acuerdo a la configuración de disposición de imágenes/fila que tenga el reporte en cuestión.
la siguiente imagen muestra una disposición corregida de un reporte modelo empleando celdas de igual ancho.
Para tal caso se ha considerado que el reporte tiene 210 mm de ancho y se han hecho subdivisiones a 5 mm.
Con esto se logra 42 celdas, lográndose
o42 celdas de 5 [mm] si se usa 1 imagen por fila
o21 celdas de 5 [mm] si se usan 2 imágenes por fila
o14 celdas de 5 [mm] si se usan 3 imágenes por fila
o11,10 celdas de 5 [mm] si se usan 4 imágenes por fila
Tal como se muestra en la imagen a continuación

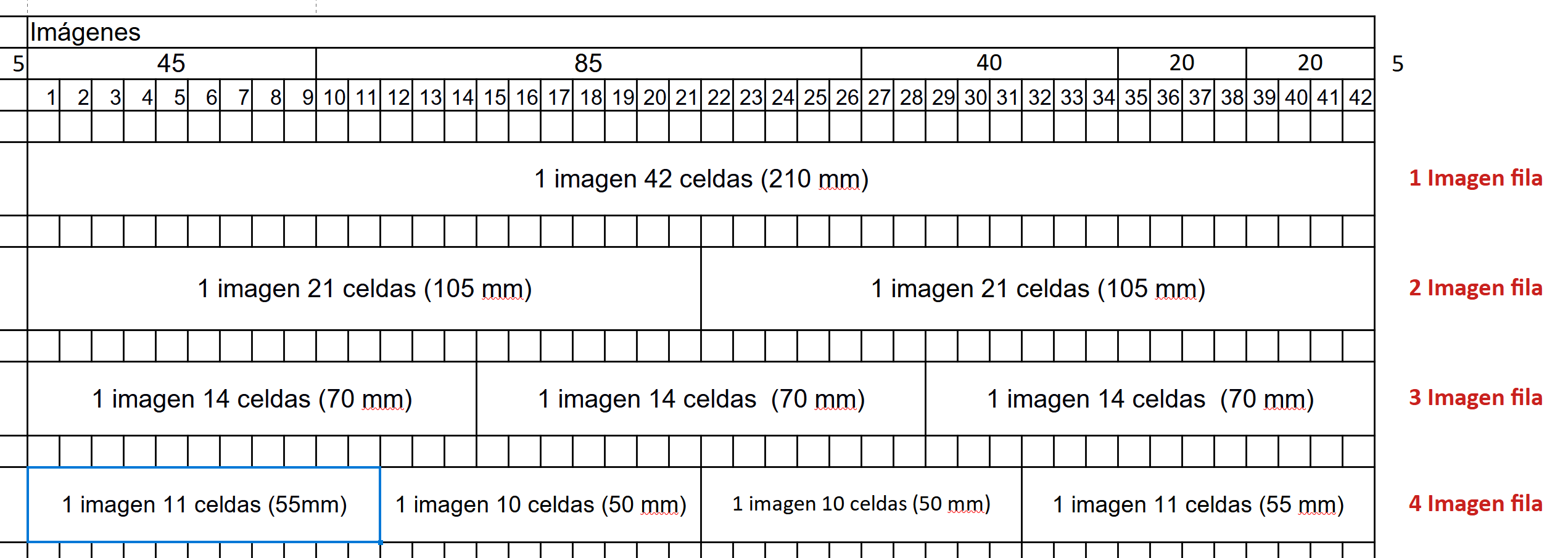

Fig 1192 Extracto de pantalla con disposición de celdas para ubicar imágenes.
Los valores antes indicados dependen del ancho de cada celda y la orientación del papel
En cuanto al ancho, Excel tiene distintos tipos de medidas de acuerdo a la vista que se maneje.
•Vista diseño de página (Ver > Vistas de libro > Diseño de página) ancho o alto de columnas puede estar especificado en pulgadas, centímetros y mm
•Vista normal, ancho o alto de fila esta en puntos
De acuerdo con Microsoft [1], las medidas se muestran en la siguisi se trabaja en
Para tener un punto de comparación se tiene que de acuerdo a [2]
|
cm |
mm |
Pixel |
Punto |
|
1 |
10 |
37.79 |
28.34 |
|
0,1 |
1 |
3.7795 |
2.8346 |
|
0.0265 |
0.2646 |
1 |
0.75 |
|
0.0353 |
0.3528 |
1.3333 |
1 |
Fig 1193 conversión de unidades en formato digital.
Si está trabajando en la vista Diseño de página (Ver > Vistas de libro > Diseño de página), puede especificar un ancho de columna o un alto de fila en pulgadas, centímetros y milímetros. La unidad de medida está en pulgadas de forma predeterminada. Vaya a Archivo > Opciones > Avanzadas > Pantalla > seleccione una opción de la lista Unidades de regla. Si cambia a la vista Normal , los anchos de columna y los altos de fila se muestran en puntos.
Módulo de ajuste fino de imágenes para EXCEL
Cada vez que se agregue una plantilla de formato EXCEL en el sistema se deberá invocar este Módulo y realizar una configuración específica a cada plantilla.
Esta opción esta disponible en la sección Definición de reportes. Hay que seleccionar la categoría de reporte y luego seleccionar la definición específica de una plantilla. Al seleccionar una determinada plantilla, se tiene la siguiente imagen.

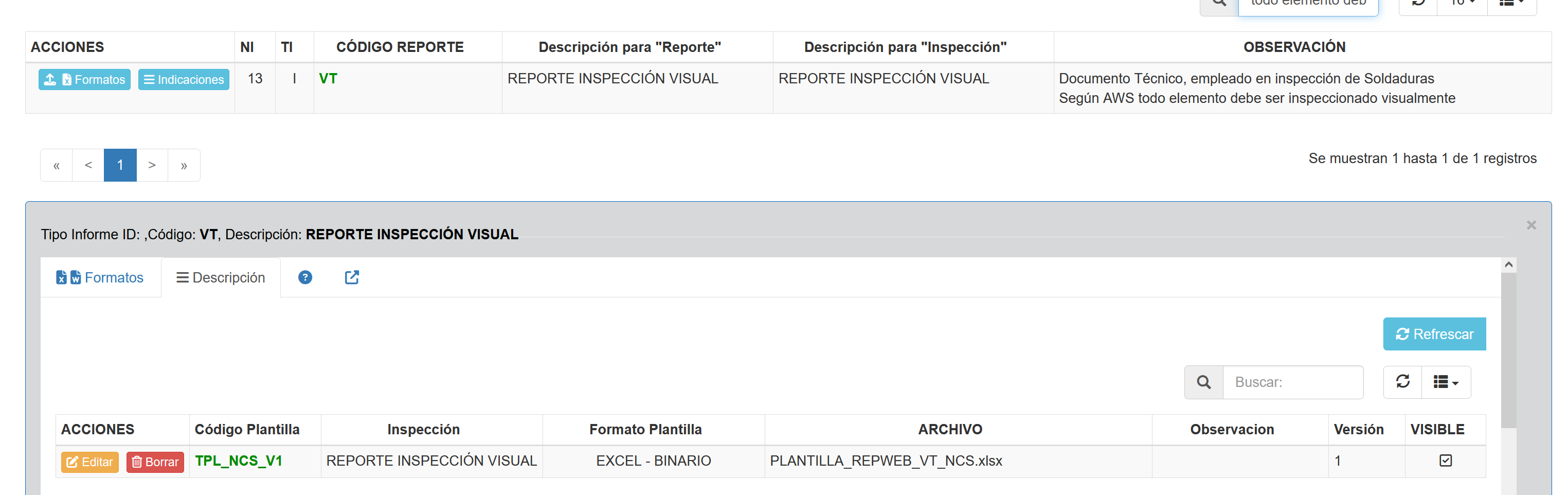

Fig 1194 Listado de formatos definidos para inspección visual.
Al editar el formato TPL_NCS_V1, se activa una ventana emergente, si se activa la pestaña "AJUSTES IMAGEN EXCEL", se activará el módulo y se mostrará una imagen como se muestra a continuación

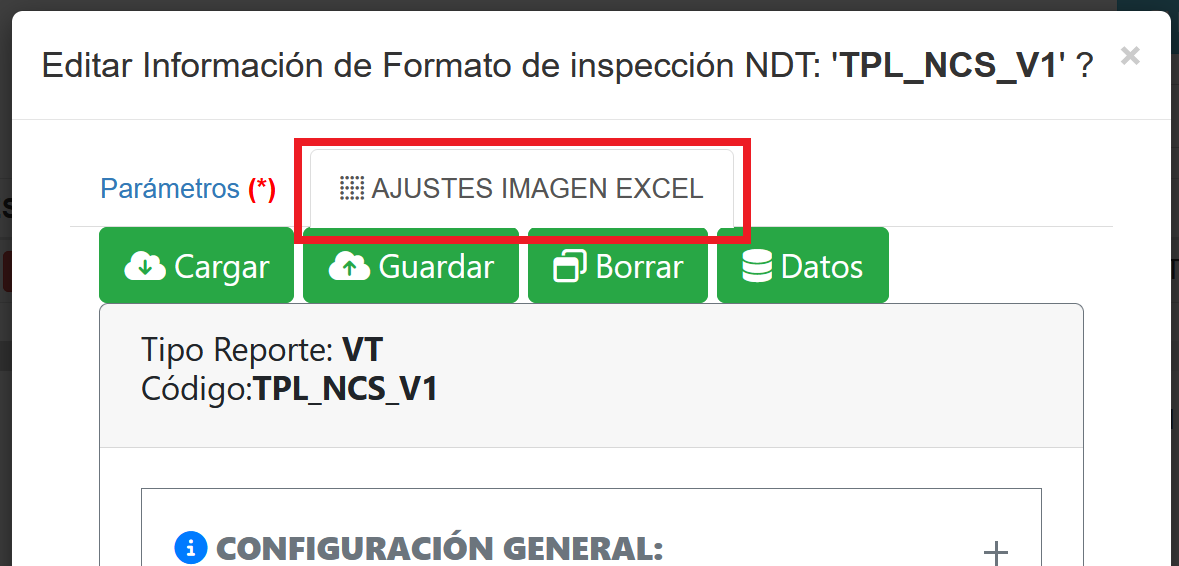

Fig 1195 Pestaña Ajustes de imagen EXCEL activa para plantilla de reporte de inspección visual.
Este módulo tiene en la parte superior unos botones que permiten almacenar/leer/borrar de la base de datos los parámetros de este ajuste. Con data se muestra una tabla con todos los ajustes de la plantilla seleccionada.
A continuación aparece un texto indicando el tipo de ensayo o tipo de reporte y el código de la plantilla.
Luego aparece una especie de tabla con 5 secciones,tal como se muestra en la imagen a continuación
Fig 1196 Pestaña Ajustes de imagen EXCEL con todas las opciones contraídas
Las opciones que muestra la imagen anterior son
1.Opción CONFIGURACION GENERAL:
Opciones válidas para todas las configuraciones siguientes.
2.Opción 1 IMAGEN/FILA:
Opciones válidas cuando se selecciona la visualización de 1 imagen por fila
3.Opción 2 IMÁGENES/FILA:
Opciones válidas cuando se selecciona la visualización de 2 imagen por fila
4.Opción 3 IMÁGENES/FILA:
Opciones válidas cuando se selecciona la visualización de 3 imagen por fila
5.Opción 4 IMÁGENES/FILA:
Opciones válidas cuando se selecciona la visualización de 4 imagen por fila
Opción CONFIGURACION GENERAL
Al expandir esta opción se muestra el detalle, tal como se muestra en la figura a continuación

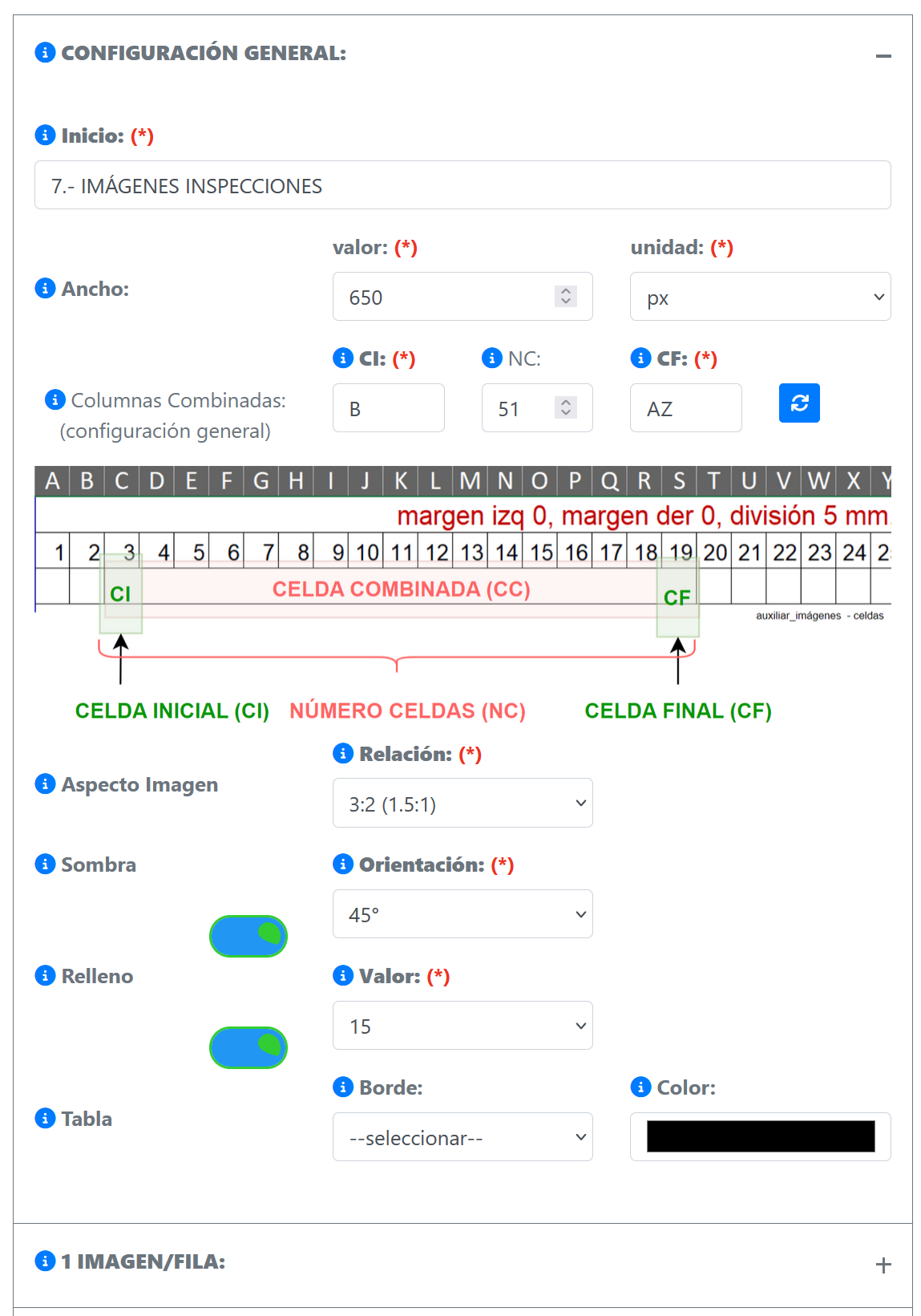

Fig 1197 Pestaña Ajustes de imagen EXCEL con opción CONFIGURACIÓN GENERAL seleccionada
De la imagen anterior se tiene:
oInicio:
Corresponde a la palabra que indica la sección de imágenes. El programa calculará la fila en el documento donde se ubica esa expresión y 2 celdas después comienza con la tabla de imágenes con la configuración del ajuste de reporte digital de e-NDICC
oAncho:
Corresponde a un ancho en Pixel que tendria la imagen si se insertara a lo largo de todo el ancho del reporte. La experiencia indica que es un valor empírico y hay que ir viendo como queda para un reporte en disposición vertical se puede hablar de 600 a 800 pixels. En disposición horizontal este valor es de 1000 a 1200 pixels
oColumnas combinadas:
Corresponde a la definición de las celda combinada que contiene la imagen. Se solicita ingresar la celda de Inicio (CI) y luego ingresar o el número de celdas (NC) y el sistema calculará la celda Final (CF) que tiene la celda combinada. También si se ingresa la Celda final (CF) y el sistema calculará el número de Celdas (NC).
Al final de la fila hay un botón que permite propagar el valor hacia las otras combinaciones.
oAspecto de la imagen:
Permite establecer una relación entre el ancho y alto que tendrá la imagen en el reporte valores posibles 1:1, 4:3, 3:2, 16:9 . Con la relación de aspecto de la imagen y el ancho se emplea para definir la altura de la imagen.
oSombra:
Permite definir un valor de sombra y el angulo de ésta. El valor de la sombra corresponde La sombra
oRelleno: (Padding)
Permite definir una distancia del borde de la celda combinada a la imagen.
oTabla:
Permite definir un tipo borde y color de la celda combinada
Opción 1 IMAGEN/FILA
Al expandir esta opción se muestra el detalle, tal como se muestra en la figura a continuación

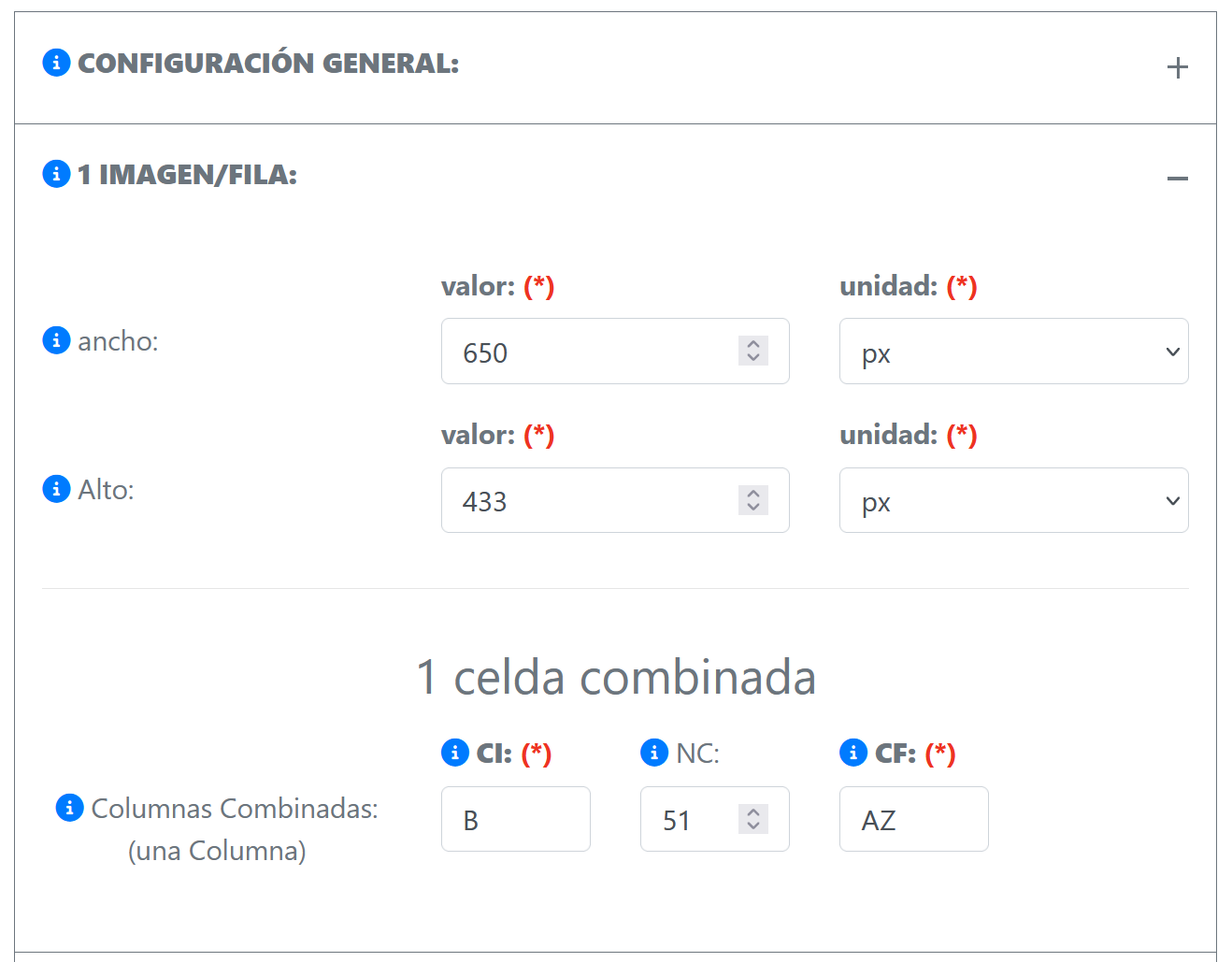

Fig 1198 Pestaña Ajustes de imagen EXCEL con opción 1 IMAGEN/FILA seleccionada
De la imagen anterior se tiene:
oAncho:
Corresponde a un ancho en Pixel que tendría la imagen si se insertara a lo largo de todo el ancho del reporte. El valor se deriva de la información general
oAlto:
Corresponde al valor concreto que tiene la imagen una vez se ha establecido el ancho y el aspecto de la imagen.
oColumnas combinadas:
Muestra el valor de la celda combinada, la cual corresponde a la configuración general.
Opción 2 IMÁGENES/FILA
Al expandir esta opción se muestra el detalle, tal como se muestra en la figura a continuación

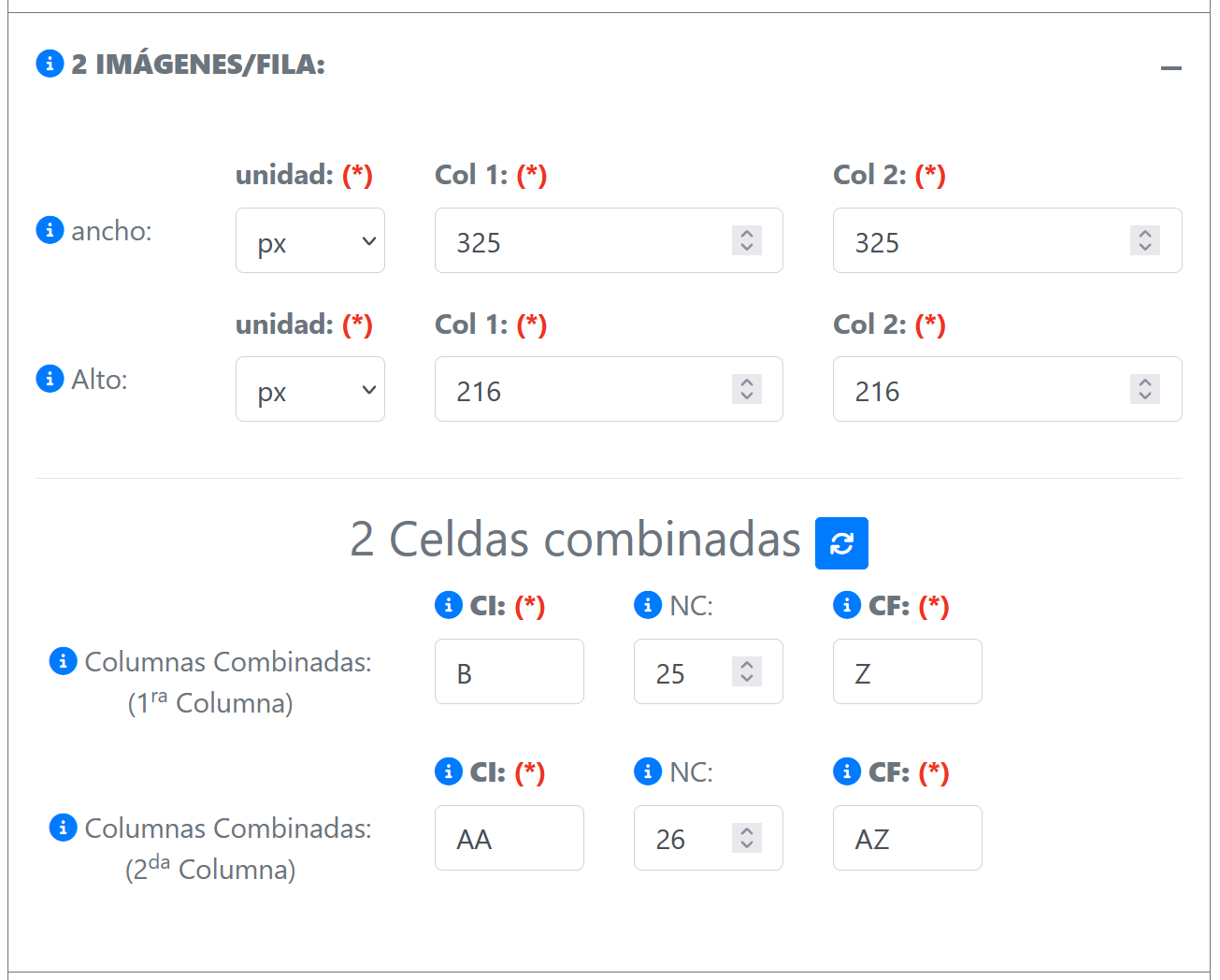

Fig 1199 Pestaña Ajustes de imagen EXCEL con opción 2 IMÁGENES/FILA seleccionada
De la imagen anterior se tiene:
oAncho:
Corresponde a un ancho en Pixel que tendría 2 imágenes si se insertara a lo largo de todo el ancho del reporte. El valor se deriva de la información general dividido por 2
oAlto:
Corresponde al valor concreto que tienen ambas imágenes una vez se ha establecido el ancho y el aspecto de la imagen.
oColumnas combinadas:
Muestra el valor de la celda combinada, la cual corresponde a la configuración general.
Interesante es el hecho que la Celda inicial (CI) de la primera imagen corresponde a la celda inicial (CI) de la configuración general.
La celda inicial (CI) de la segunda imagen es inmediatamente contigua de la celda final (CF) de la primera imagen.
La celda final (CF) de la segunda imagen, coincide con la celda final definida en la configuración general.
Manualmente se puede dejar un espacio entre cada celda combinada al cambiar los valores de la celda de inicio de la segunda imagen.
Opción 3 IMÁGENES/FILA
Al expandir esta opción se muestra el detalle, tal como se muestra en la figura a continuación

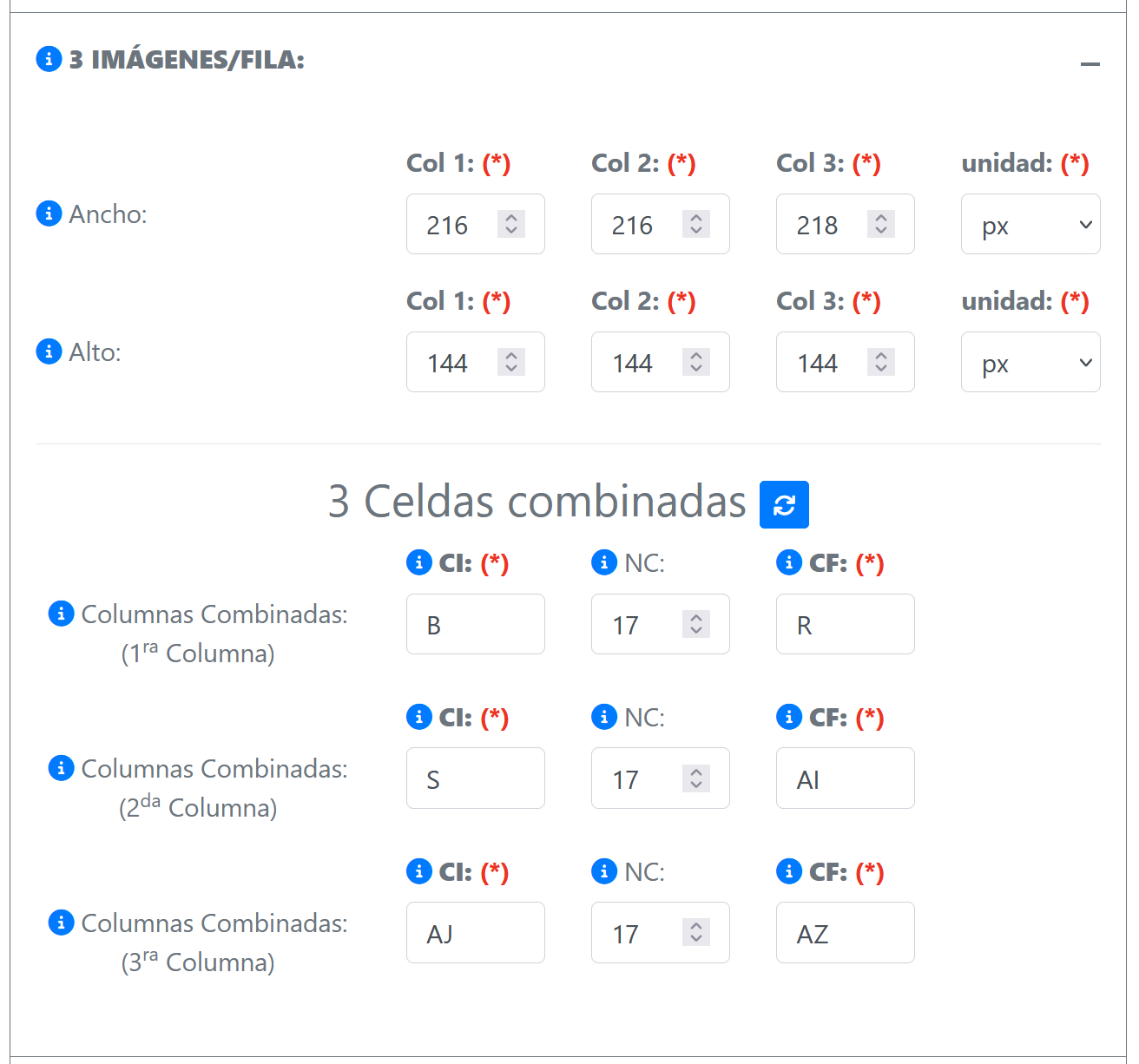

Fig 1200 Pestaña Ajustes de imagen EXCEL con opción 3 IMÁGENES/FILA seleccionada
De la imagen anterior se tiene:
oAncho:
Corresponde a un ancho en Pixel que tendría cada una de las 3 imágenes si se insertara a lo largo de todo el ancho del reporte. El valor se deriva de la información general dividido por 3
oAlto:
Corresponde al valor concreto que tienen las 3 imágenes una vez se ha establecido el ancho y el aspecto de la imagen.
oColumnas combinadas:
Muestra el valor de la celda combinada, la cual corresponde a la configuración general.
Interesante es el hecho que la Celda inicial (CI) de la primera imagen corresponde a la celda inicial (CI) de la configuración general.
La celda inicial (CI) de la segunda imagen es inmediatamente contigua de la celda final (CF) de la primera imagen.
La celda final (CF) de la segunda imagen, coincide con la celda final definida en la configuración general.
La celda inicial (CI) de la tercera imagen es inmediatamente contigua de la celda final (CF) de la segunda imagen.
La celda final (CF) de la tercera imagen, coincide con la celda final definida en la configuración general.
Manualmente se puede dejar un espacio entre cada celda combinada al cambiar los valores de la celda de inicio de la segunda imagen.
Opción 4 IMÁGENES/FILA
Al expandir esta opción se muestra el detalle, tal como se muestra en la figura a continuación

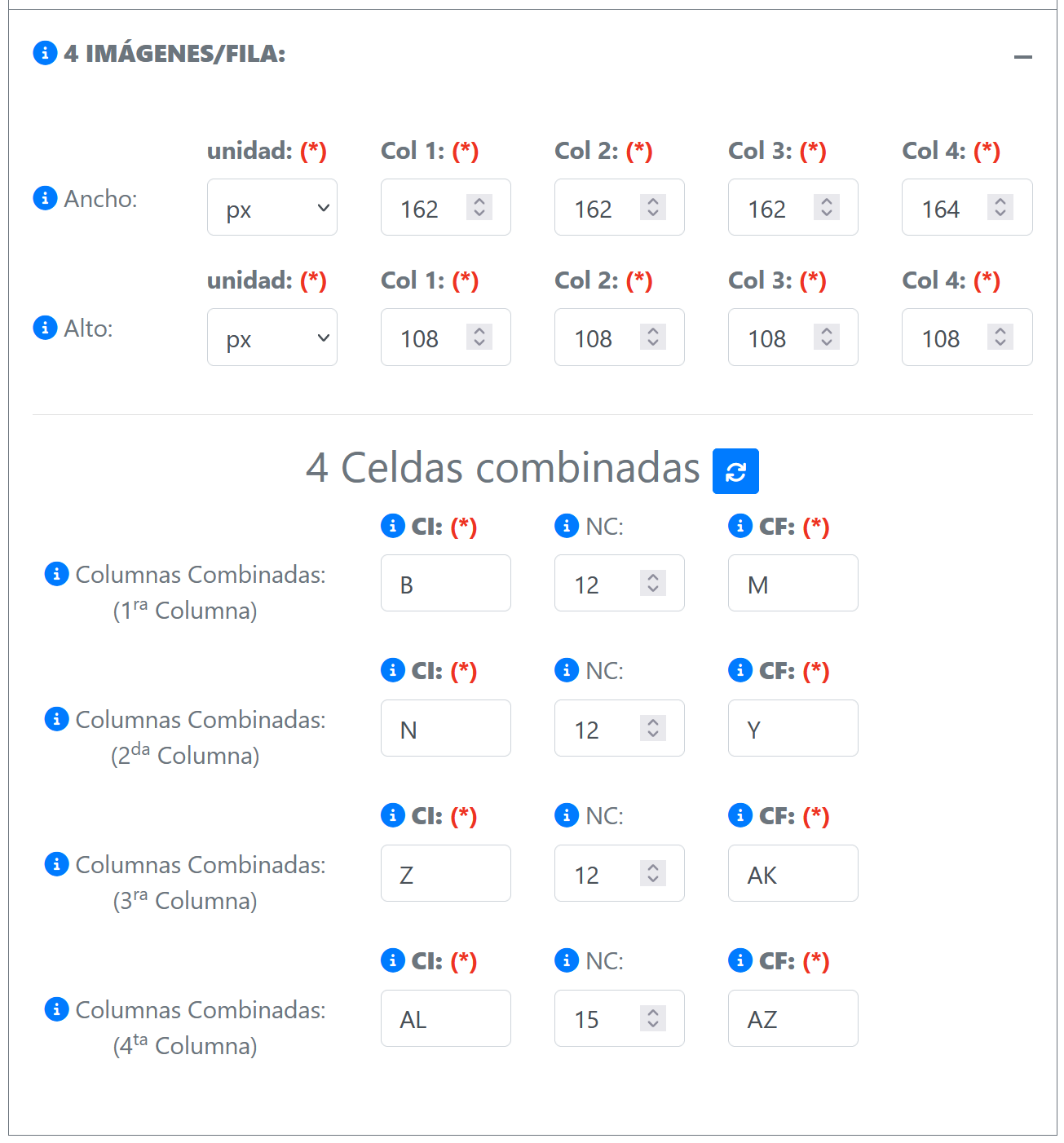

Fig 1201 Pestaña Ajustes de imagen EXCEL con opción 4 IMÁGENES/FILA seleccionada
De la imagen anterior se tiene:
oAncho:
Corresponde a un ancho en Pixel que tendría cada una de las 4 imágenes si se insertara a lo largo de todo el ancho del reporte. El valor se deriva de la información general dividido por 4.
oAlto:
Corresponde al valor concreto que tienen las 3 imágenes una vez se ha establecido el ancho y el aspecto de la imagen.
oColumnas combinadas:
Muestra el valor de la celda combinada, la cual corresponde a la configuración general.
Interesante es el hecho que la Celda inicial (CI) de la primera imagen corresponde a la celda inicial (CI) de la configuración general.
La celda inicial (CI) de la segunda imagen es inmediatamente contigua de la celda final (CF) de la primera imagen.
La celda final (CF) de la segunda imagen, coincide con la celda final definida en la configuración general.
La celda inicial (CI) de la tercera imagen es inmediatamente contigua de la celda final (CF) de la segunda imagen.
La celda final (CF) de la tercera imagen, coincide con la celda final definida en la configuración general.
La celda inicial (CI) de la cuarta imagen es inmediatamente contigua de la celda final (CF) de la tercera imagen.
La celda final (CF) de la cuarta imagen, coincide con la celda final definida en la configuración general.
Manualmente se puede dejar un espacio entre cada celda combinada al cambiar los valores de la celda de inicio de la segunda imagen.
CONCLUSIÓN:
Esta herramienta genera una serie de parámetros en forma automática que facilita mucho la configuración de la imagen en el reporte final.
No obstante es aconsejable cerciorarse que cada opción posea los valores que debe tener segun lo que se describió anteriormente. Hay veces que los valores de las celdas contiguas no están correctos.
Antes de abandonar este Módulo asegúrese de haber guardado la información. Si no hay errores se debe reflejar los valores en la tabla de información.
Referencias
[1] Cambiar el ancho de las columnas y el alto de las filas
[2] conversión de unidades
https://www.unitsconverters.com/es/Punto-A-Pixel/Unittounit-6131-6126
