e-NDICC / Etapas de un Reporte


En el sistema e-NDICC-ERP todo reporte debe cumplir una serie de Etapas, tal como se muestra en la siguiente imagen.

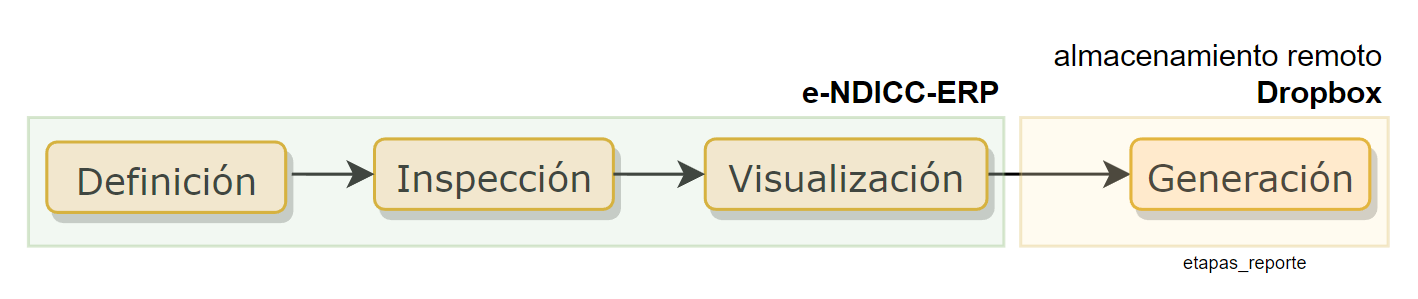

Fig 1084 Esquema de las principales etapas que tiene un reporte en e-NDICC.



Etapas de un Reporte


La imagen anterior nos permite visualizar las siguientes etapas


•Definición:

Corresponde a la etapa que se define el reporte en el sistema, esto implica

•Definir en listados el tipo de reporte, definir algunas características como familias de inspección que pertenece, indicaciones conocidas

•Definir indicaciones conocidas

•Definir formatos posibles que tendrá este reporte

•Inspección:

Una vez que esté el reporte definido, durante la inspección se podrá emplear durante la inspección Interactiva:

•Se define Programación/visita

•Se selecciona el Tipo de inspección a realizar

•Se agregan Elementos inspeccionados

•Se agrega Medias (imágenes) al Reporte (panorámica) o al elemento inspeccionado

•Visualización:

Permite visualizar en linea el contenido de la inspección interactiva.
En el caso de las inspecciones de ensayos no destructivos, Se visualiza por medio del reporte Express (más detalles, ver Reporte Express)
En el caso de otro tipo de inspecciones que empleen formularios. Se usará el Modo visualización

•Generación

Permite la generación del reporte final en medio de almacenamiento remoto. Dependiendo de la naturaleza del Reporte, se tendrán actividades y métodos específicos:

•Reportes tipo END requieren una información EXTRA (equipos empleados, insumos, información específica del reporte, información procedimientos de inspección, información costos etc, ver Información Extra

•Formatos propios de empresa, Se usa el mismo formato y se procede a reflejar el contenido de las inspecciones en ellos

•Eventualmente se incorporarán imágenes en el.

De acuerdo a naturaleza de un Reporte

De acuerdo a la naturaleza del tipo de reporte. Se distingue una serie de métodos para lograr las etapas anteriormente descritas.

oReportes tipo Inspección (Reportes de ensayos END)

oReportes tipo formularios

Reportes tipo Inspección

Para el caso de los reportes de naturaleza tipo Inspección, se distinguen algunas actividades principales de acuerdo a la etapa, tal como se muestra en la imagen a continuación.

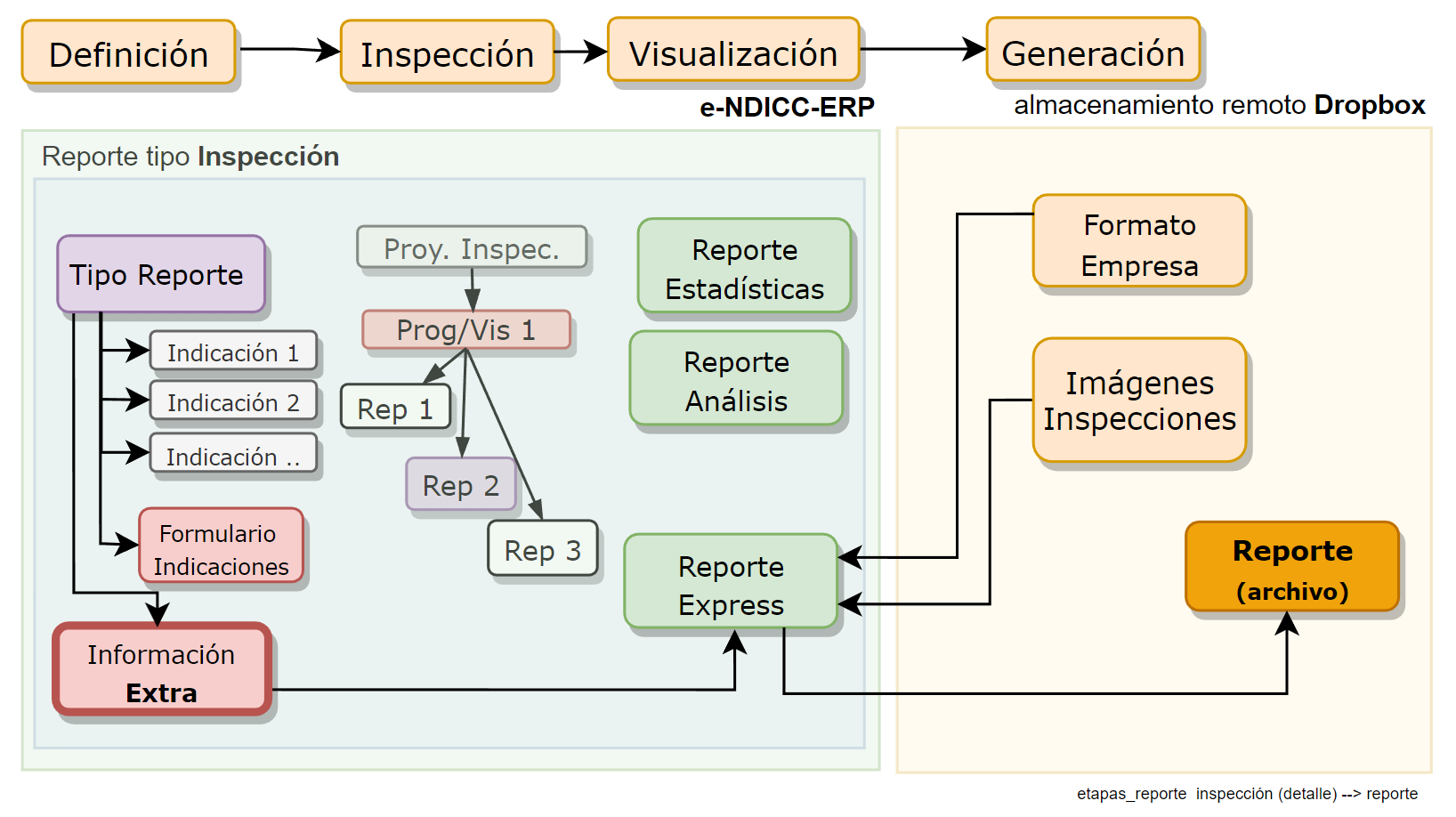

Fig 1085 Esquema de las principales etapas que tiene un reporte en e-NDICC para reportes de inspección.


Reportes tipo Formularios

Para el caso de los reportes de naturaleza tipo Formulario o Check-list, se distinguen algunas actividades principales de acuerdo a la etapa, tal como se muestra en la imagen a continuación.

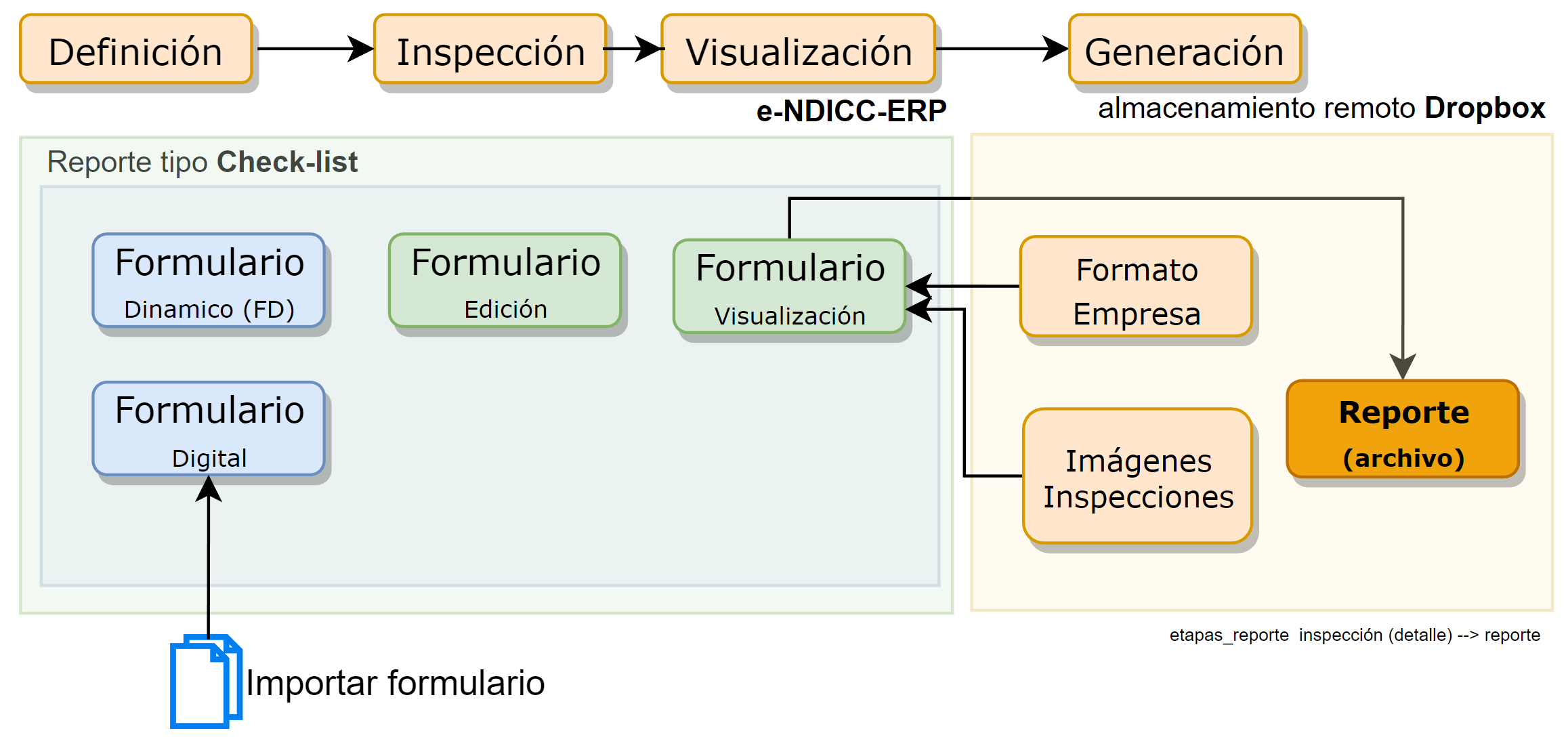

Fig 1086 Esquema de las principales etapas que tiene un reporte en e-NDICC para reportes de inspección.



De la figura anterior, se distingue



De la figura anterior, se distingue que hay dos maneras de definir formularios en el sistema.

•Formulario
Dinámico (FD):

Se incluye en el sistema e-NDICC un editor de formularios que permite agregar elementos al formulario a discreción.

Los formularios así logrados, estéticamente no son tan elaborados pero permiten rápidamente salir del paso.

•Formulario Digital (FG):

Este formulario es que mejores resultados estéticos se logra pero para ello hay que realizar una serie de pasos adicionales. Más detalles, ver Formularios Checklist digitales
