Es claro que la información obtenida de una inspección interactiva no refleja toda la información que se requiere para poder generar un reporte adecuadamente. Es necesario agregar una información 'extra' que permita completarlo y poder generar adecuadamente el reporte en formato digital en el medio de almacenamiento remoto que disponga el cliente, tal como se muestra en la siguiente imagen .

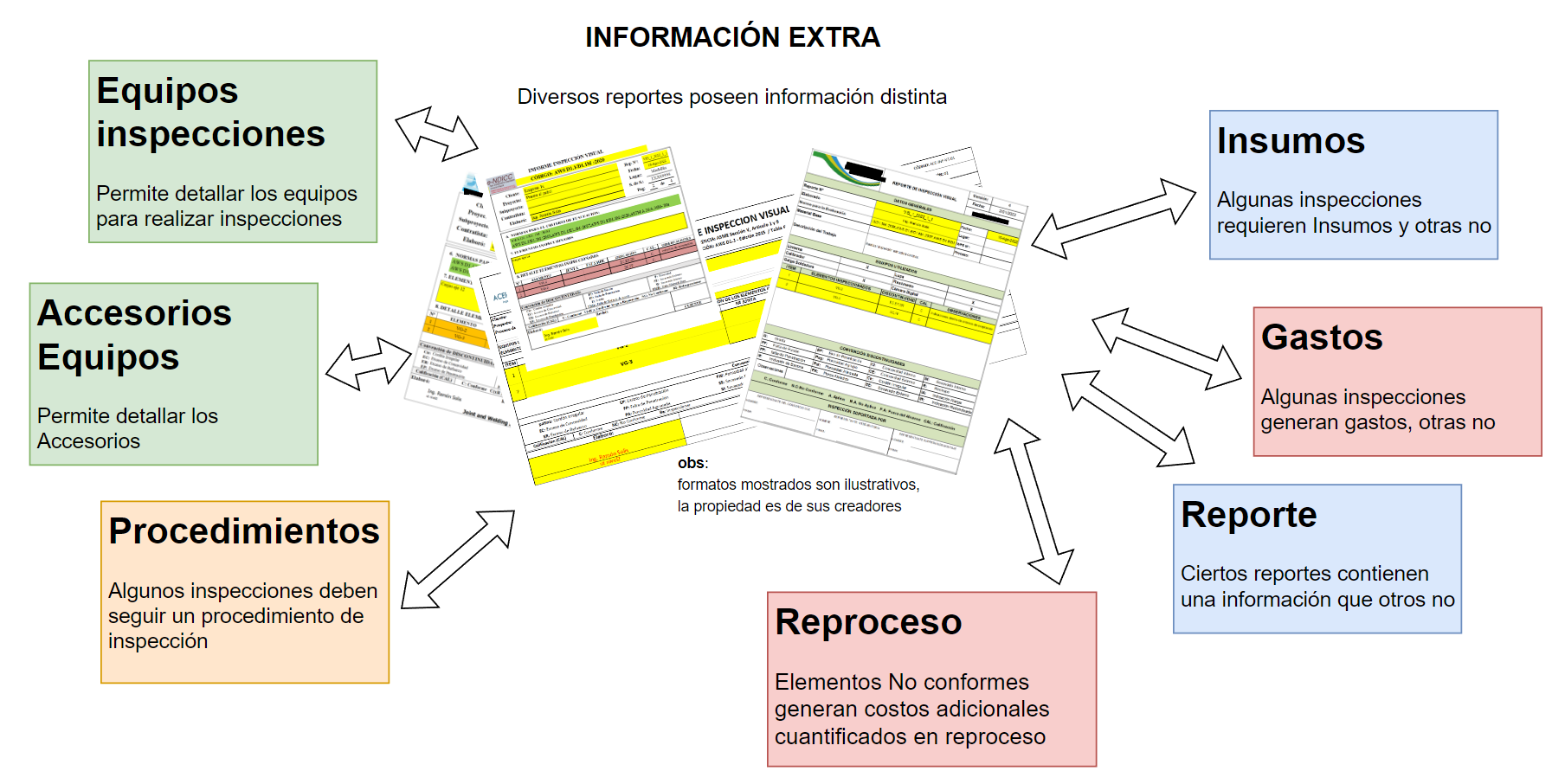

Fig 1203 Esquema indicando las fuentes de información "extras" requeridas para generar reporte.


En el sistema e-NDICC-ERP, la información extra se visualiza al seleccionar el botón Extras de cada reporte, la que expande un segundo nivel de pestañas, tal como se muestra en la siguiente imagen.

Importante resaltar que esta información EXTRA no siempre se ve reflejada en el reporte (o aceces solo parte de esta) pero es importante definirías y manejarlas ya que forman parte de él.

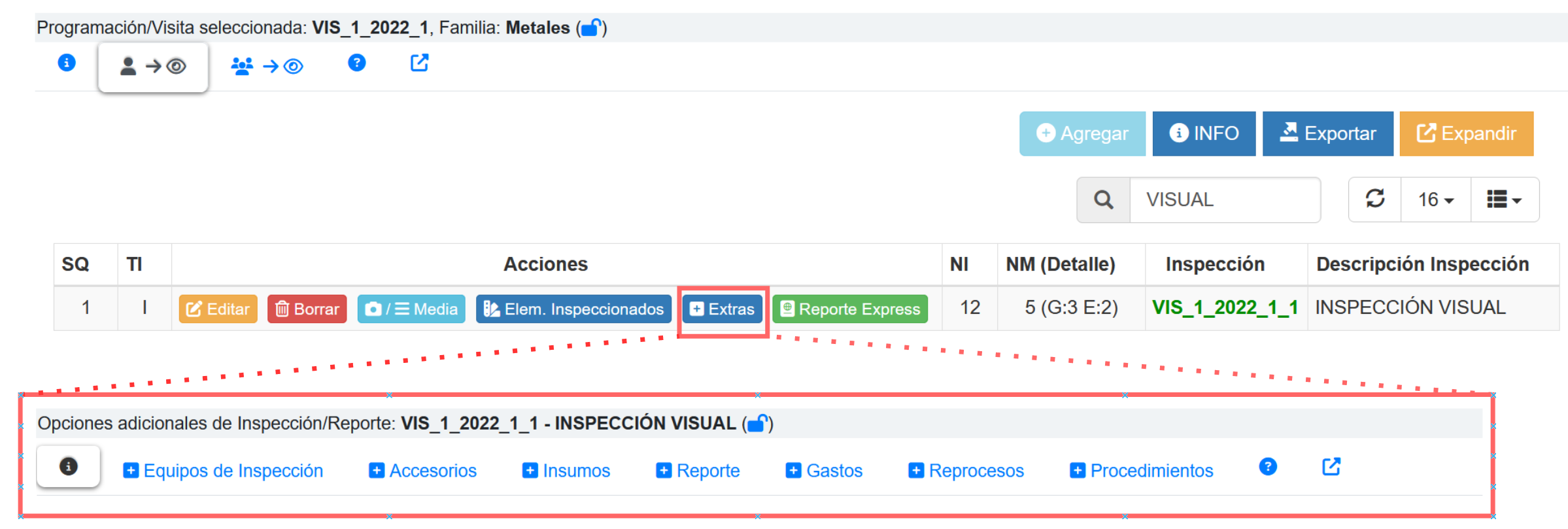

Fig 1204 Extracto de pantalla indicando opción de mostrar/editar información extra de un determinado reporte de inspección en el sistema e-NDICC-ERP.



Las opciones de Extras disponibles no son iguales para reporte y por tal razón hay que buscar un mecanismo flexible que permita definir que tipo de información extra contendrá un determinado Reporte. Por tal razón, se debe buscar un mecanismo que permita agregar, modificar en forma flexible un determinado ítem.

También, a nivel de naturaleza de reporte, las opciones disponibles para reportes tipo END son distintas que para el reporte tipo Checklist.


La información Extra que emplea el Reporte Express, proviene de diversas fuentes, tal como se indica a continuación:


•Equipos para Inspección:

Permite agregar equipos de inspección definidos en empresa en el reporte, teniendo en cuenta sus fechas de vencimiento de calibración. Más información ver Extras Equipos para inspección

•Accesorios:

Permite agregar accesorios de equipos de inspección definidos en empresa en el reporte.

•Insumos:

Permite agregar Insumos empleados en la inspección. Estos Insumos no necesariamente aparecerán en el reporte, pero si serán la base para cálculos de costos posteriores.

•Reporte:

Permite definir sub formularios con información específica de cada reporte, el cual complementa las inspecciones interactivas.

•Gastos

Permite definir sub formularios con información de gastos involucrados en el reporte

•Reprocesos

Permite definir costos asociados a reprocesos de elementos que no estaban conformes. Para ello se emplea una tabla de costos unitarios.

•Procedimientos de inspección

Permite asociar un procedimiento de inspección a un determinado reporte.

•Reportes END

(Valido solo para reportes tipo Reportes checklist) Permite asociar reportes del tipo END a un reporte tipo checklist. Estos reportes representan un soporte para este

•Gráficos

Permite agregar un gráfico en un reporte en terreno. Este gráfico se generará como imagen.




Dependiendo de la estructura de la información que esta posea se tiene las siguientes formas de ingreso de información:

oSe Emplea Sub-formularios en caso de que la información no posea un patrón y varíe mucho. Antes de poder emplear un Sub-formulario, es necesario definirlo. Más detalles ver Definición de Sub-Formularios

oSe emplea una Tabla con interfaz gráfica para agregar modificar en caso de que la estructura de la información no varíe


La información Extra que emplea el Reporte Express, proviene de diversas fuentes, tal como se indica en la siguiente imagen

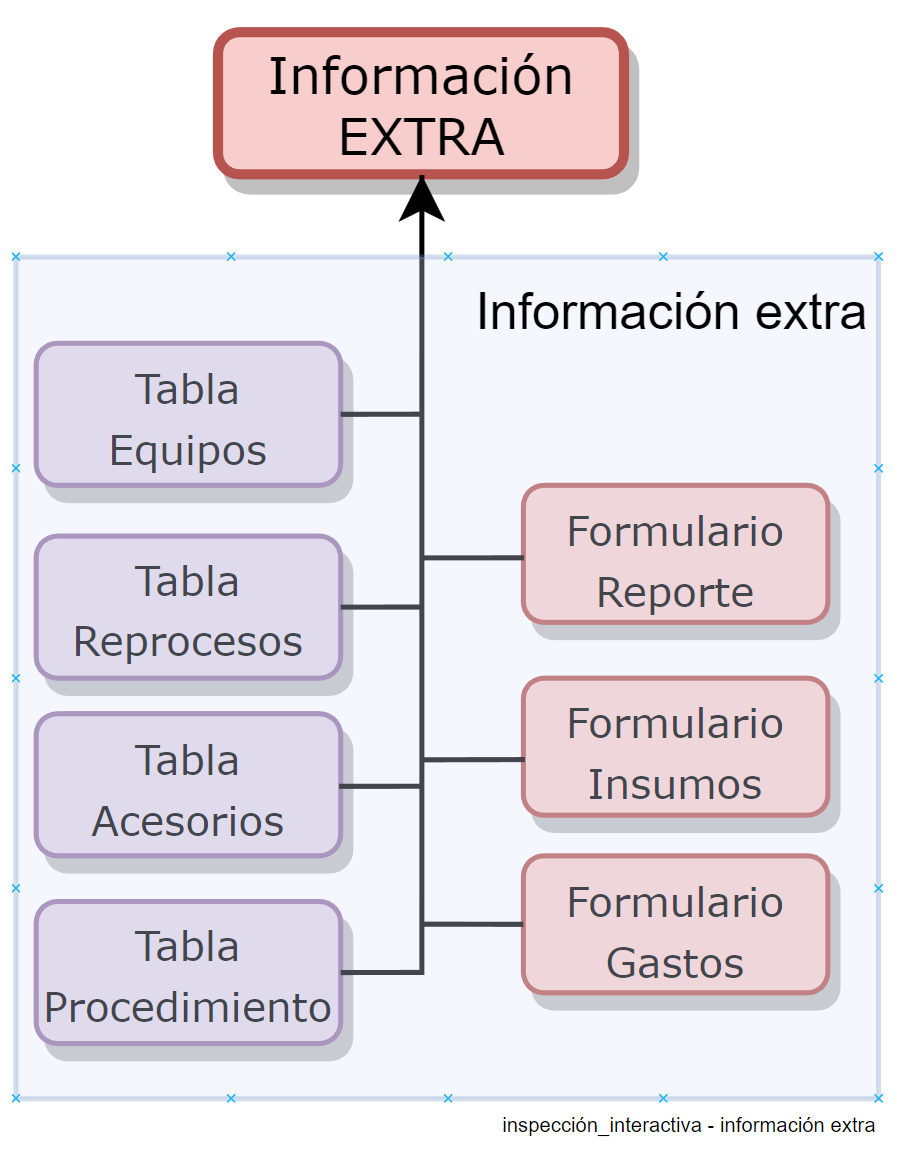

Fig 1205 Esquema indicando las fuentes de información EXTRA definida en el sistema e-NDICC-ERP.

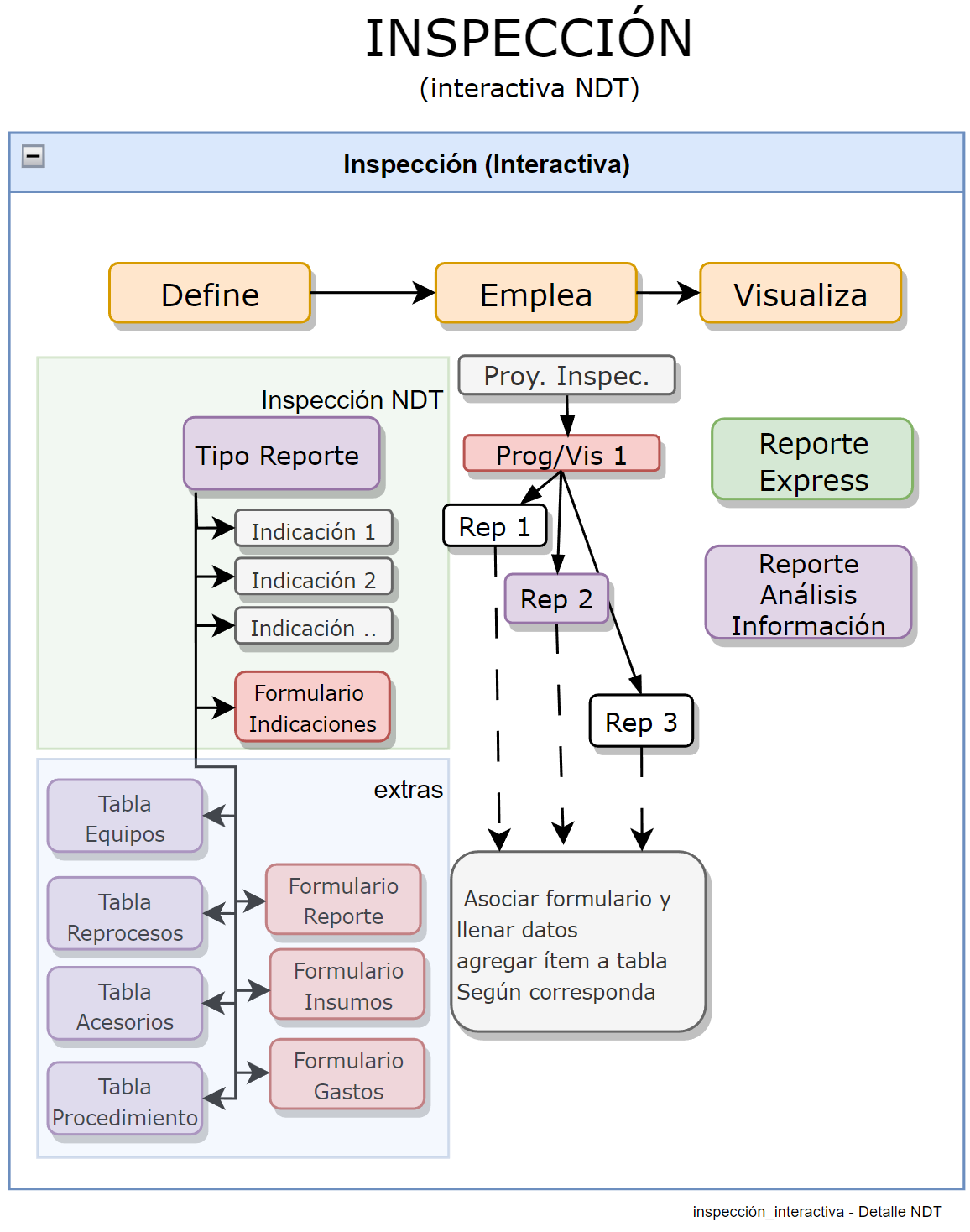

Fig 1206 Esquema de reporte express, indicando las etapas de creación el sistema e-NDICC-ERP.

Definición del Sub-Formulario.


De acuerdo a los formatos analizados se crea un sub-formulario y se asocia al sistema
