Sistema e-NDICC/Documentación digital/manejo de Imágenes/Asociadas a elemento Inspeccionado

Este tipo de imágenes pertenecen a un reporte (son las que se tomaron en el desarrollo de éste), pero están relacionadas con un elemento que se está inspeccionando. Pueden asociarse múltiples imágenes por elemento, el sistema no tiene límite.

Agregar Imagen

Para agregar una imagen asociada al Elemento inspeccionado de una determinada Inspección/Reporte, es necesario seleccionar el botón Elementos inspeccionado del reporte respectivo del listado de Reportes/inspecciones. Tal como aparece en el recuadro rojo de la imagen a continuación.

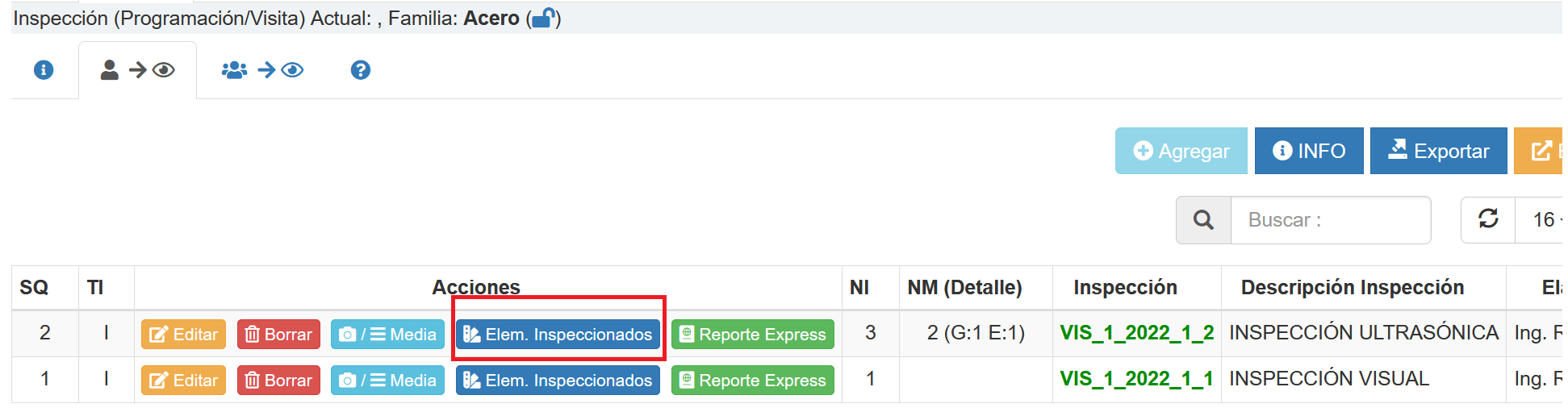

Fig 1337 Extracto de Pantalla, indicando listado de reportes de una determinada visita


Al seleccionar el botón de Elementos inspeccionados, se mostrara el listado de los elementos que posee dicho reporte, tal como se muestra en la imagen a continuación.

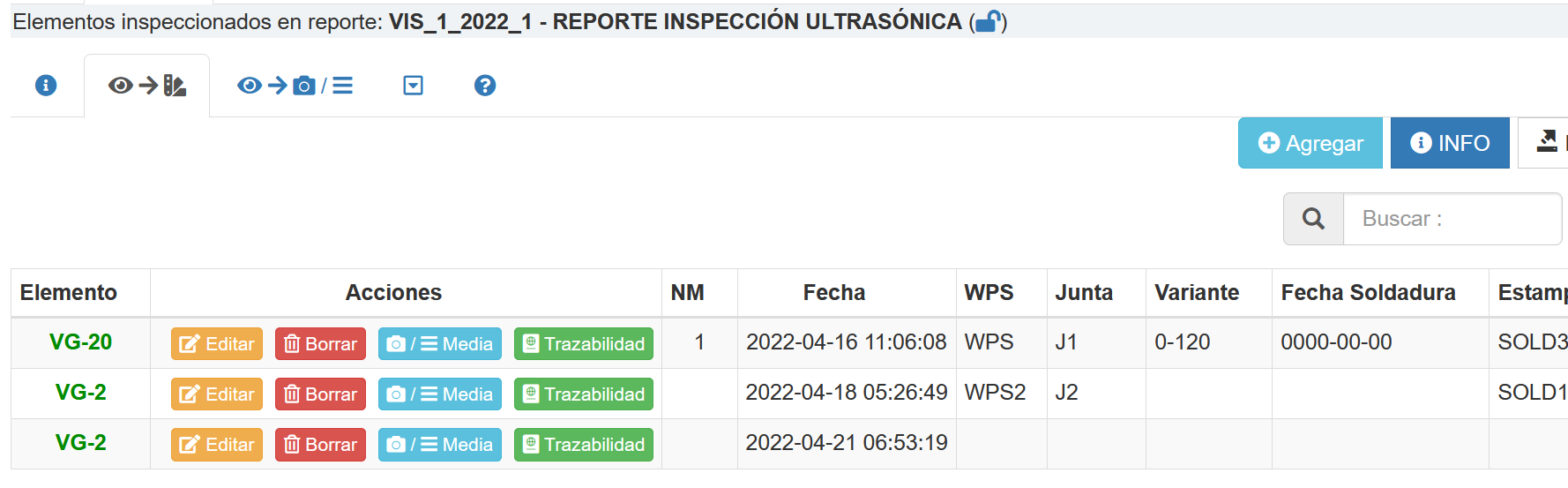

Fig 1338 Extracto de Pantalla, indicando listado de Elementos inspeccionados de un determinada Inspección/Reporte.


Dependiendo de la versión de e-NDICC que emplee, al presionar el bótón Media se podrá emplear el módulo de capturas de Imágenes local (e-NDICC corporativo) o el módulo de captura de imágenes remoto (e-NDICC-ERP).

Importante recalcar que en este listado, es posible conocer cuantas Imágenes posee cada elemento en particular, por ejemplo para el elemento VG-20 de la imagen anterior, en la columna NM (Número de Media) dice 1 que significa que el reporte tiene 1 imágenes para ese elemento . Esto representa una ventaja ya que se obtiene esa información sin tener que abrir el documento.

Almacenamiento

Estas imágenes se almacenan dentro de la carpeta del reporte, generalmente en una carpeta denominada image, opción por defecto cuando se crea la cuenta de empresa. Más detalles, ver Opciones de Carpetas en configuración de empresa. Item imágen, tal como se muestra en la imagen a continuación.

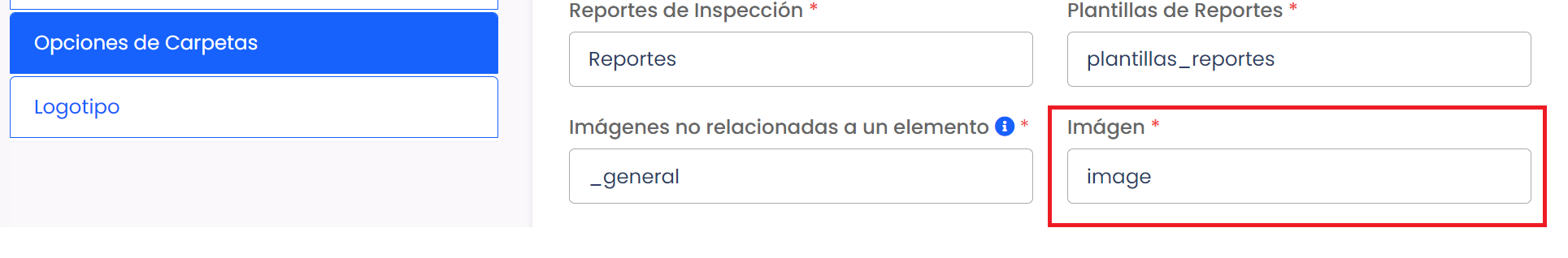

Fig 1339 Extracto de Pantalla configuración empresa, opciones de Carpeta, en recuadro ítem imagen.


Descripción

En el Módulo de captura de imágenes, sección "Descripción" del módulo de captura de imágenes, se puede apreciar la documentación anexa a cada imagen, tal como se aprecia en la imagen a continuación.

Fig 1340 Extracto de Pantalla opción descripción de imágenes asociadas al elemento inspeccionado, en este caso Elemento VG-20.


Edición

Al presionar el botón Editar, aparece una ventana emergente con campos para editar, tal como se aprecia en la siguiente imagen.


Fig 1341 Extracto de Pantalla para edición de descripción de imágenes asociadas a un elemento Inspeccionado.


De la imagen anterior, se puede distinguir los siguientes campos


•Inspección:
Código de la inspección. Solo se puede leer, no esta permitido cambiarla.

•Elemento Inspeccionado:
Referencia al elemento inspeccionado. En este caso el valor indicado es el elemento que está asociado la foto y no se puede modificar

•Visible:
Si está activo permite que esta imagen y sus comentarios aparezcan en Reporte Express. Esto permite tomar cuantas imágenes quiera y luego decidir que imagen emplear en el reporte

•Titulo:
Titulo que tendrá la imagen

•Observación:
Observación que tendrá la imagen.

•Notificación:
Si está activa la opción Notificación para esta orden, aparecerá un recuadro similar al de observaciones donde el inspector podrá notificar al encargado de fabricación que hay un evento. Notificaciones no aparecen en Inspecciones/Reportes.
