Esta opción permite asociar a un reporte determinado la información de costos de reproceso asociadas a un elemento que se inspecciona y su resultado no es satisfactorio. Estos costos se basan en una tabla de precios unitarios de actividades que se ha definido previamente para la empresa (ver configuración Precios Unitarios), simplificando la labor de referenciarlo, establecer su cantidad y con ello el costo.

Al seleccionar la opción Equipos de Inspección se activará un segundo nivel de pestañas y el detalle de los equipos asociados se muestra en la siguiente imagen.

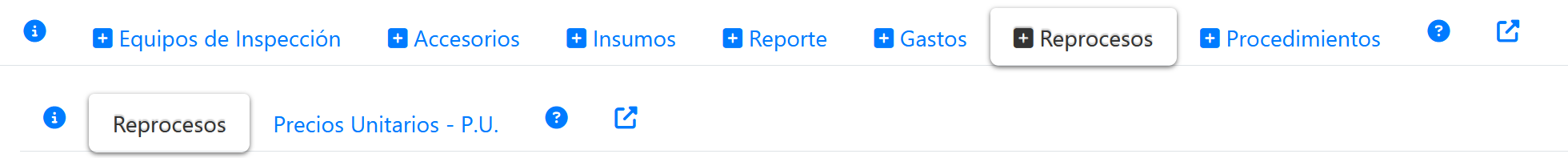

Fig 1230 Detalle de opciones (pestañas en segundo nivel) luego de haber seleccionado la pestaña de extras "Reproceso".



De la imagen anterior, se puede apreciar que el segundo nivel de pestañas tiene las siguientes opciones



Información de las opciones de pestañas de este nivel.

Reproceso:

Permite asociar un costo de reproceso al reporte de inspección, empleando para ello una tabla de precios unitarios P.U. previamente definida en el sistema y estableciendo una cantidad. El producto de ambas determina un costo y este se asocia al reporte de inspección.

Precios Unitarios P.U.:

Opcion Precios unitarios: muestra las opción para definir y crear un Precio unitario de actividades de la empresa. Esta opción se define en configuración 🠊Precios unitarios, mayores detalles ver Precios Unitarios

Ayuda: Se activa otra pestaña en explorador con esta ayuda

Expandir, permite expandir esta sección de pantalla otra ventana con objeto de mejorar experiencia usuario.

Asociar a Reporte:

Para asociar un Costo de Reproceso al reporte de inspección actual es necesario seleccionar la pestaña Reproceso y luego el botón Agregar.

Al presionar el botón agregar, se muestra una ventana emergente en donde uno debe ingresar los valores en el siguiente orden:

1.Seleccionar el item de precio unitario que se desea emplear. Una vez seleccionado algunos campos requeridos se rellenarán automáticamente, tales como

▪Unidad Pu, en realidad es la unidad de la tarifa unitaria (unidad del denominador)

▪Tarifa Unidad

▪Descripción PU

▪Código PU

2.Se selecciona la unidad que uno empleará

3.Asignar cantidad

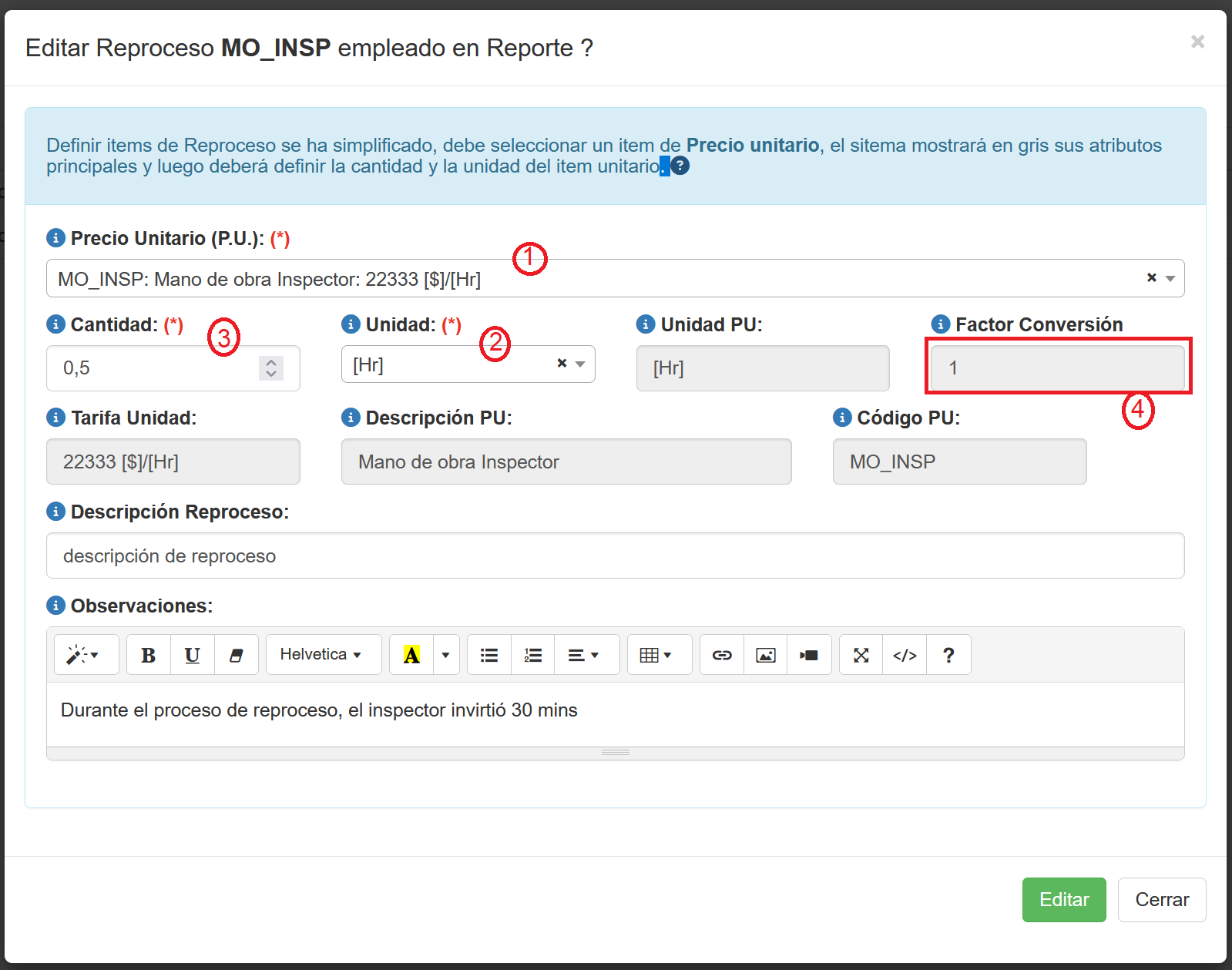

Fig 1231 Ventana emergente para agregar/asociar costo de reproceso de inspección al reporte.


De la imagen anterior se puede apreciar que el factor de conversión entre unidades (FCU) se calcula automáticamente al comparar ambas unidades.

Con la información ingresada es posible calcular el Costo de Reproceso, teniendo en cuenta lo siguiente

Cálculo del Costo de Reproceso

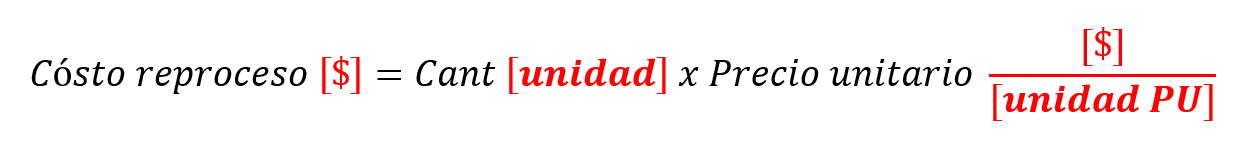

En este caso el cálculo del costo de reproceso no se limita a multiplicar el precio unitario x la cantidad  sino que debe considerarse unidades (normalmente se encierran en paréntesis cuadrado [$]), esto se visualiza mejor a través de la siguiente imagen (se ha resaltado en rojo las unidades para mejor comprensión)





Agrupando las unidades con el objetivo se simplificarlas se tiene la siguiente imagen


Finalmente para simplificar la ecuación anterior, los términos [unidad]/[unidad PU] se simplifican mediante la conversión de unidades que establece un factor de conversión (FCU), por lo que la ecuación anterior se simplificaría a


Así, esta última ecuación es la que se emplea para el cálculo del costo de Reproceso.


Cada vez que se agregue un equipo nuevo, este se reflejará en a lista de equipos, tal como se ve en la siguiente imagen.

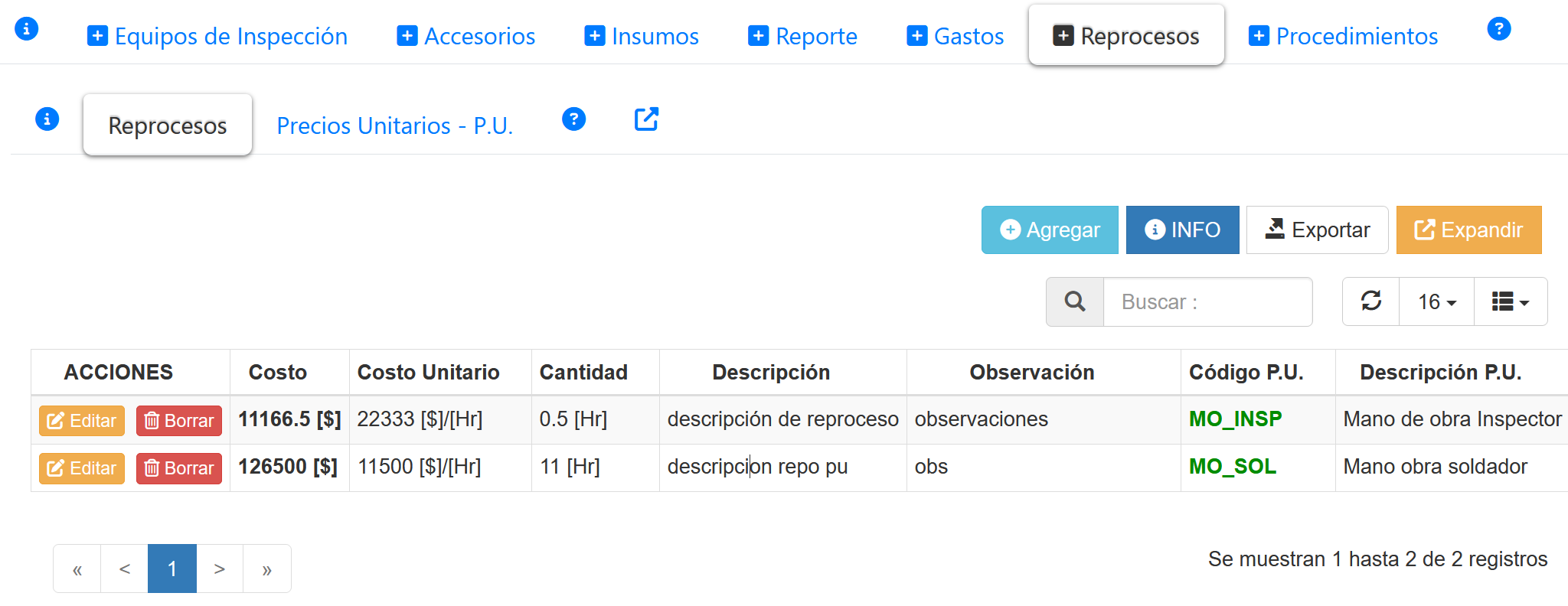

Fig 1232 Listado de Costos de Reproceso asociados al Reporte de inspección.



Variables Generadas

Como el resultado claramente permite más de 1 registro, se forma una tabla.

Cada columna de esta Tabla posee un nombre que la distingue en esa tabla. y ese nombre se representa a través de una variable. Más detalles ver  Catálogo de Variables de Reportes

En el caso de una Tabla esta variable es del tipo arreglo, es decir habrá tantos valores de datos de una determinada variable como registros tenga la tabla.

Por ejemplo para la variable que almacena el costo del reproceso (solo valor, sin unidad), el nombre de las variables se obtiene de la tabla diccionario de datos repr_costo , analizando la tabla anterior, se tiene que la columna costo del Reproceso del reporte seleccionado, considerando su variable tendrá los siguientes valores


Registro

Variable

Valor

1

repr_costo[1]

11166.5

2

repr_costo[2]

126500


Se puede observar que esta variable posee 2 valores por lo que es de tipo arreglo y la forma de invocar esta variable es [repr_costo] de acuerdo a la convención de tipos variables explicada (ver Catálogo de Variables de Reportes )

Si el sistema detecta que si la cantidad de registros que tiene esta tabla es solamente uno, el sistema tambien emplea la variable simple para representar esos valores, de esta manera, se puede invocar empleando esta convención ${repr_costo}

Visualización de Información

Una vez que se ha asociado esta información extra se presenta las siguientes formas de visualizar


Reporte Express

En Reporte express hay que activar la opción Equipos en la sección de configuración de este para visualizar la tabla de equipos empleados, tal como se representa en la imagen a continuación

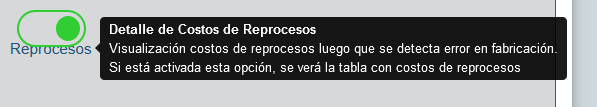

Fig 1233 opción de visualización de Costos de Reprocesos en reporte express.


Una vez activa esta opción, en el reporte Express se visualiza de la siguiente manera

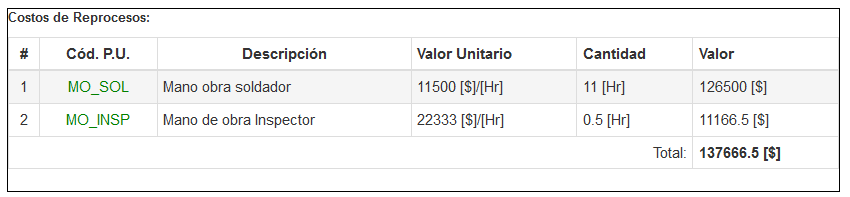

Fig 1234 Visualización de Costos de reprocesos del reporte activo en Reporte Express.



Reporte Análisis de Inspección

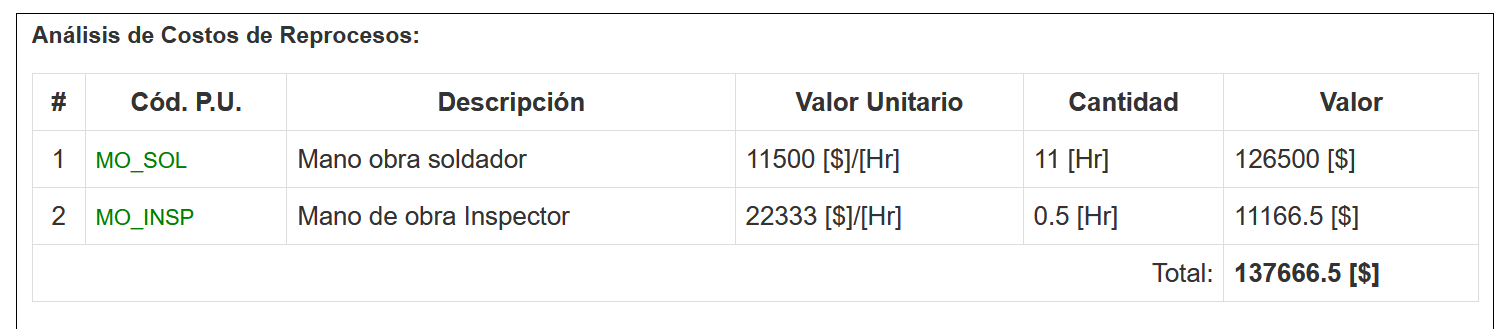

En la sección de visualización de reportes donde está activa esta opción de Análisis (ver Análisis de Información del Reporte), es posible ver también la información de reproceso.
