Este tipo de error es el que se comente con bastante frecuencia al no considerar que los componentes del reporte pueden necesitar más o menos espacio.

Generalmente se preocupa que el reporte se vea medianamente bien en papel, pero al momento de considerar las imágenes es un error, especialmente si el proceso es automático.



Corrección de reporte con celdas con distinto ancho


Reporte existente


En muchos de los casos nos toparemos con un reporte existente. Y deberemos ver la forma de. Optimizarlo para que se pueda trabajar con imágenes adecuadamente. Este proceso de produce tanto en la generación de Reportes Express o Reportes del tipo checklist

En este caso se trabaja con un reporte de inspección domiciliaria. Donde se puede apreciar que el reporte se ajusta a una tabla de datos, Con diversas columnas de distinto ancho. El reporte como tal se orientó y completar esta tabla y no presenta mayor dificultad.


Fig. 10 Detalle de tabla de información del reporte de inspección domiciliaria


Sin embargo, en la sección de imágenes, más adelante, se podrá apreciar que las columnas que funcionaban adecuadamente para la tabla ya no serán tan adecuadas para las imágenes.  ya que no tienen un ancho constante, por lo que si se quiere tener más de una imagen por fila, se tendrá problema en la ubicación de estas. Tal como se aprecia en la imagen a continuación.

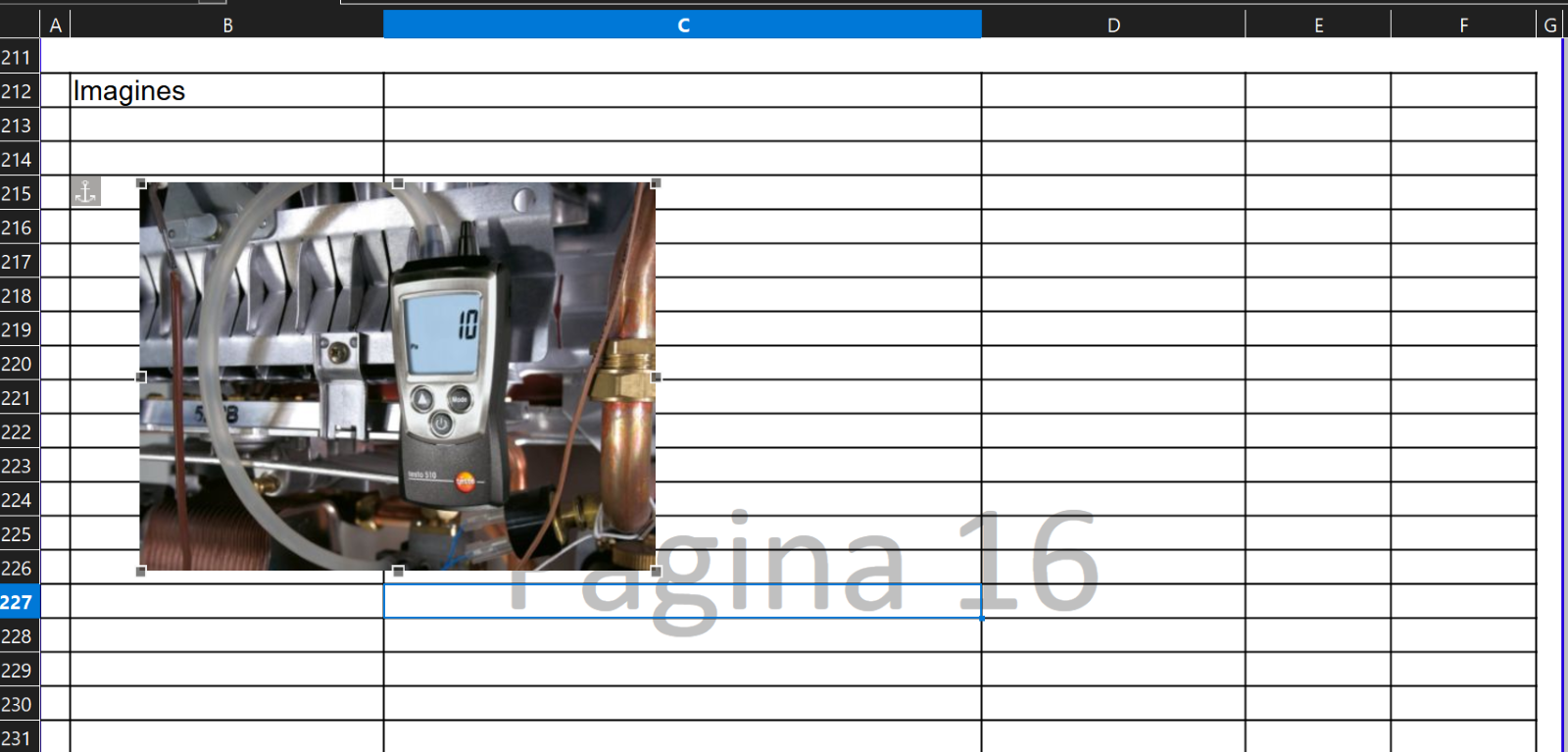

Fig. 11 Problema con anchos de columna en sección imagen



De la imagen anterior se puede apreciar.

De qué cada imagen está asociada a una celda, se aprecia que en la celda B 215 hay una ancla 20 indica que la referencia de la imagen expuesta es ese punto.

La imagen anterior nos muestra. Que todas las columnas Tienen distinto ancho. De tal manera que si se quiere ubicar adecuadamente más de una imagen en una fila, solamente se podrá hacer manualmente. Ya que en forma programada Sería imposible.

Por esta razón. Para lograr. Una flexibilidad en la colocación de imágenes. Se recomienda realizar la siguientes acciones:

oDefinir una unidad de medida conocida, que se empleará como base para el documento. Se Recomienda usar milímetro. Para tal efecto hay que ir. Al ajuste. Del documento y definir la unidad básica en milímetro.

oSe recomienda que siempre el documento de Excel esté al 100% para evitar problemas de compatibilidad.

oSe recomienda disminuir el ancho de las celdas A una unidad mínima. Puede ser 1 mm o más. Y que todo el documento tenga. Ese mismo ancho de columna. ¿Dónde se requieran textos más largos? O celdas donde haya que rellenar algún valor se podrán combinar.



El mantener las celdas. Con un mismo ancho para cualquier tipo de reporte, simplificará la labor. De creación de una o varias columnas de imágenes y permitirá que los reportes tengan siempre una misma. Apariencia.


Transformación del documento


Ya que todos los documentos son distintos, no podemos hablar de una sola Regla de validez universal. Si no que de acuerdo a la necesidad podremos ir adaptando El documento de manera de obtener el mejor resultado. Por ejemplo. Del reporte anterior. Vemos que un ancho al inicio del deporte común en la columna A o la G, es adecuado Para ser considerado como el mínimo De una celda debe tener. Y por lo tanto. Las otras celdas deberán adaptarse a este ancho, Combinando múltiples valores de Anchos mínimos.

Para tal efecto hay que determinar el ancho de cada celda, sin necesidad de considerar los decimales, tal como se muestra en la siguiente imagen.

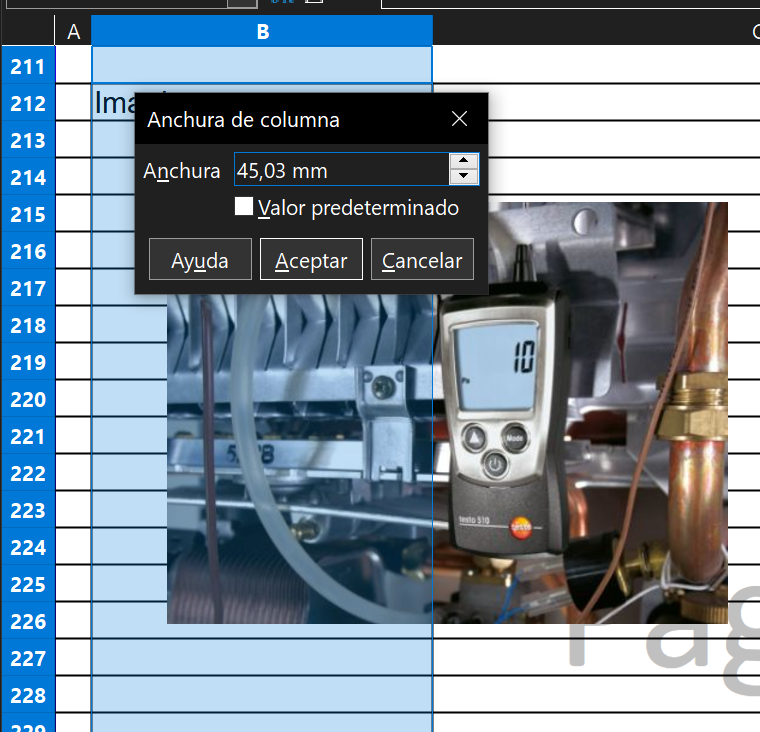

Fig. 12 obtención de ancho de celda.


Para no perder las proporciones se empleará una fila en donde se anotarán los anchos actuales. De la celdas, y luego se procederá a convertir El documento al nuevo formato.


Fig. 13 medición de anchos de columnas existentes en documento antes de modificarlo


Para tal efecto, se recomienda trabajar en una copia del documento. Lo primero que se hace es definir que todas las celdas tendrán un ancho equivalente al de la columna A o G (5 mm). Se genera un documento como el que se aprecia en la imagen siguiente.

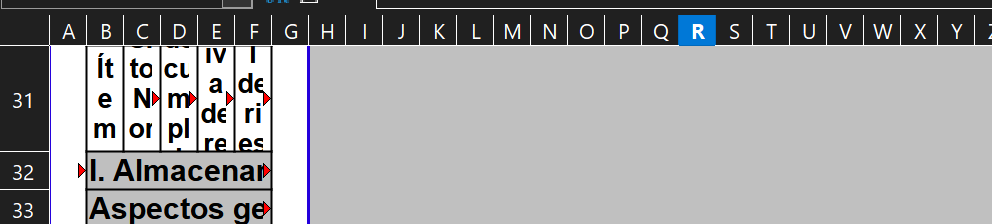

Fig. 14 documento con celdas reducidas. Su apariencia cambia


Para generar un documento equivalente con anchos de celdas menores. Lo que se hace Es agregar celdas en directa proporción al ancho de la celda nueva. Por Ejemplo, si la celda B es 9 veces más ancha que la celda A. Se procederá a agregar 8 columnas entre la columna B y la C. Tal como se aprecia en la siguiente imagen.

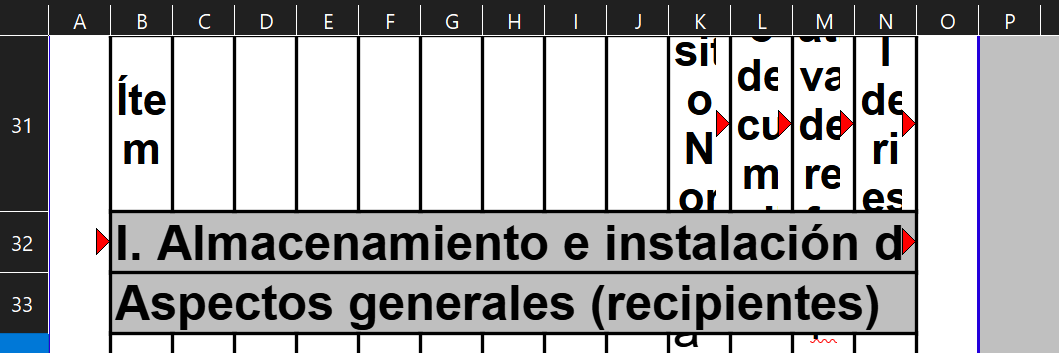

Fig. 15 Se procede a agregar columnas


Luego se combinan las celdas, teniendo en cuenta que la primera columna es la que contiene el texto. Cuando se combinan todas las celdas en la proporción adecuada se tendrá una imagen muy similar a la inicial, pero con una serie de celdas. Tal como se aprecia en la imagen a continuación.

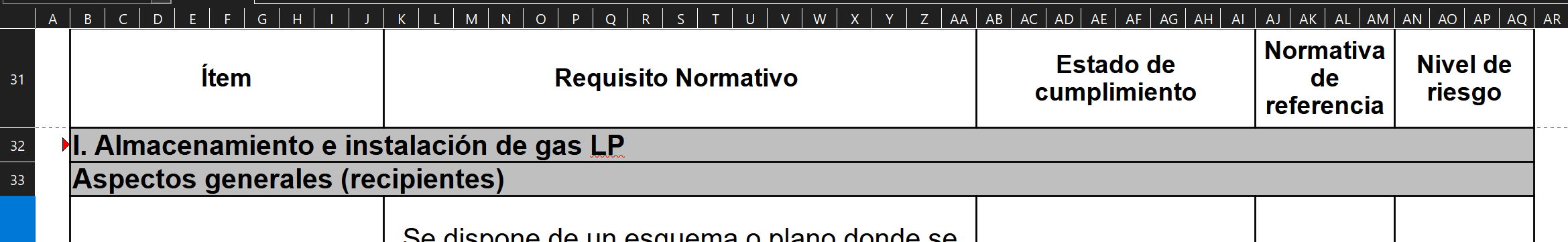

Fig. 16 Reporte modificado posee las mismas proporciones pero emplea celdas del mismo ancho
