Al seleccionar la opción FORMATOS (1) de un determinado registro de plantilla de formulario de inspección de Obra Civil, se mostrará un ventana con el módulo de carga multimedia (ver detalles en Módulo de Captura de Media) el que permite cargar en su medio de almacenamiento una o varias plantillas de reporte para este formato, tal como se muestra en la siguiente figura.

Recordar que por cada plantilla de inspección de Obra civil que se defina en el sistema . Se puede emplear varios formatos. Por cada formato debe ser debidamente registrado.

El módulo de carga multimedia (ver Esta ventana tiene por definición la pestaña FORMATOS (2) activada permite cargar uno o varios formatos de reportes EXCEL o WORD (según sea el tipo de reporte) final que se emplee.

Se aprecia que el módulo de carga multimedia posee 2 pestañas:

oPestaña Formatos

oPestaña Descripción


Cada Formato (archivo) que se cargue, se debe configurar en Información formato individual de plantilla

Pestaña FORMATOS (2)


Permite cargar el o los formatos de reportes (archivo de plantilla EXCEL O WORD) en el medio de almacenamiento remoto proprio y asociar ese formato con el reporte. De manera que cuando se quiera generar el reporte se podrá seleccionar este.

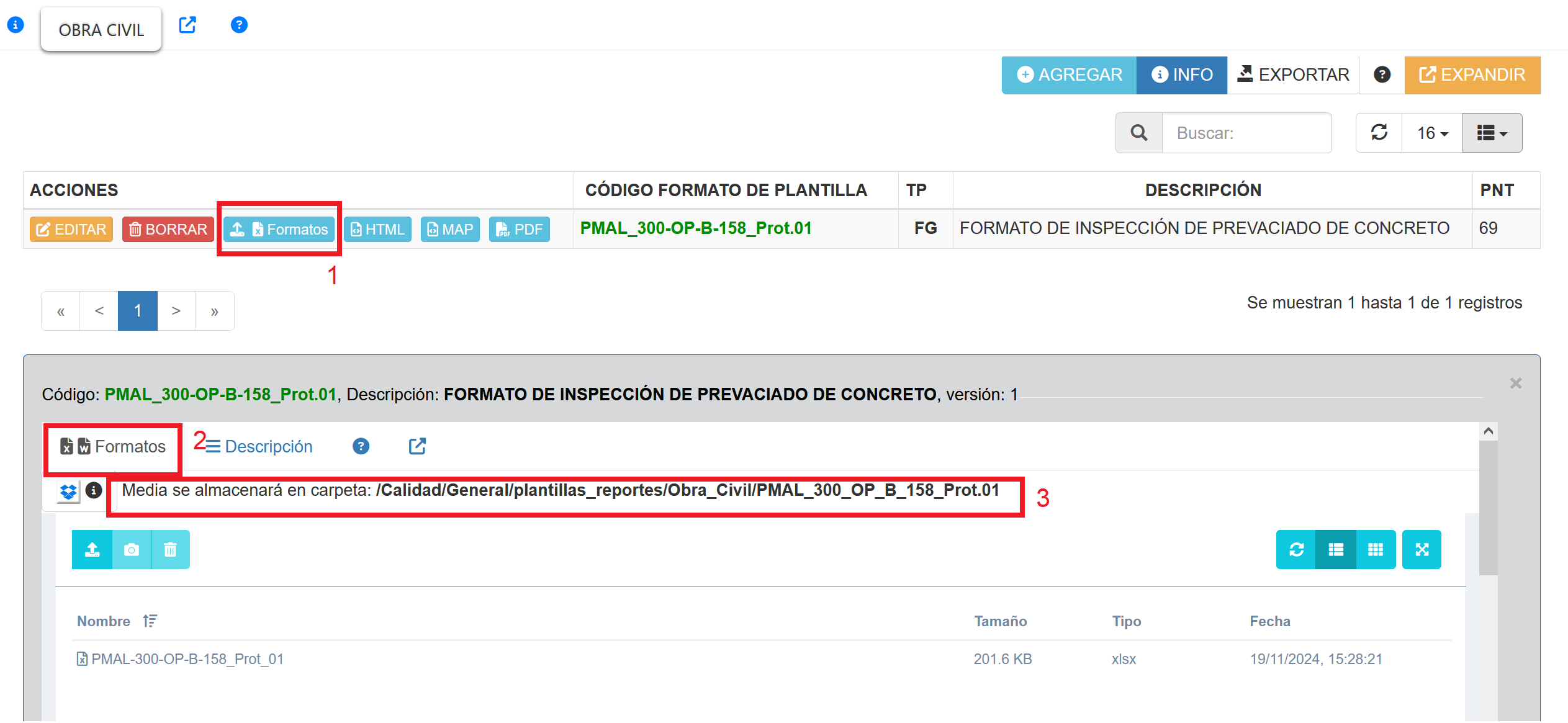

Fig 1161 Ventana con módulo de carga multimedia de plantilla, pestaña formato activa.


La ubicación del formato de la plantilla del Reporte en el medio de almacenamiento remoto se expresa junto al símbolo del almacenamiento remoto (3). Más información, ver Carpeta remota de almacenamiento Plantilla de Reporte


Pestaña Descripción


Esta pestaña permite documentar información asociada al reporte ya que un sistema de carga convencional solo sube el medio, registra su tamaño y nombre. Información no relevante para inspecciones.

En esta pestaña será posible

oDefinir la descripción del formato

oDefinir Ajustes de imagen cuando se carga en EXCEL.

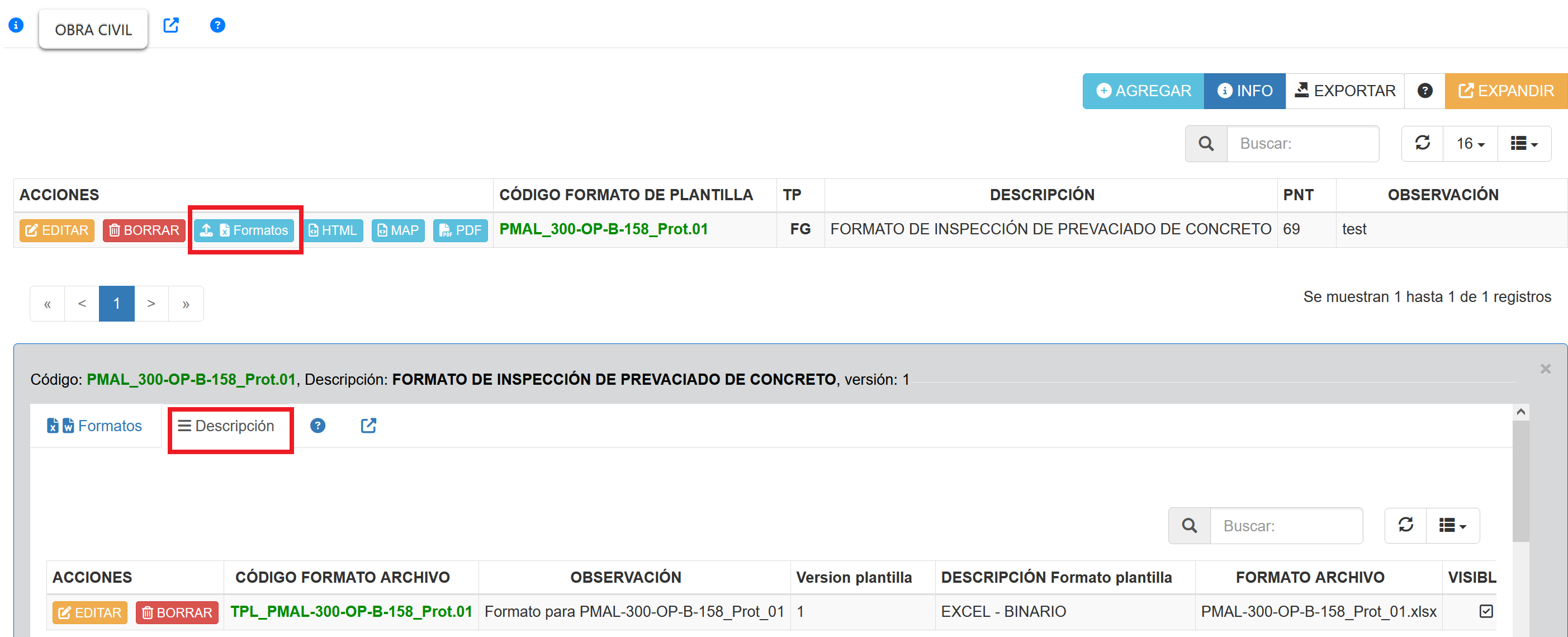

Fig 1162 Ventana emergente Editar/agregar formato formulario inspección Obra Civil, pestaña Descripción activa
