Al presionar el botón EDITAR, se activa una ventana emergente. En la parte superior hay 3 pestañas, al activar la pestaña con la imagen , se podrá realizar un análisis de las indicaciones presentes en la imagen mediante inteligencia artificial, tal como se aprecia en la siguiente imagen.

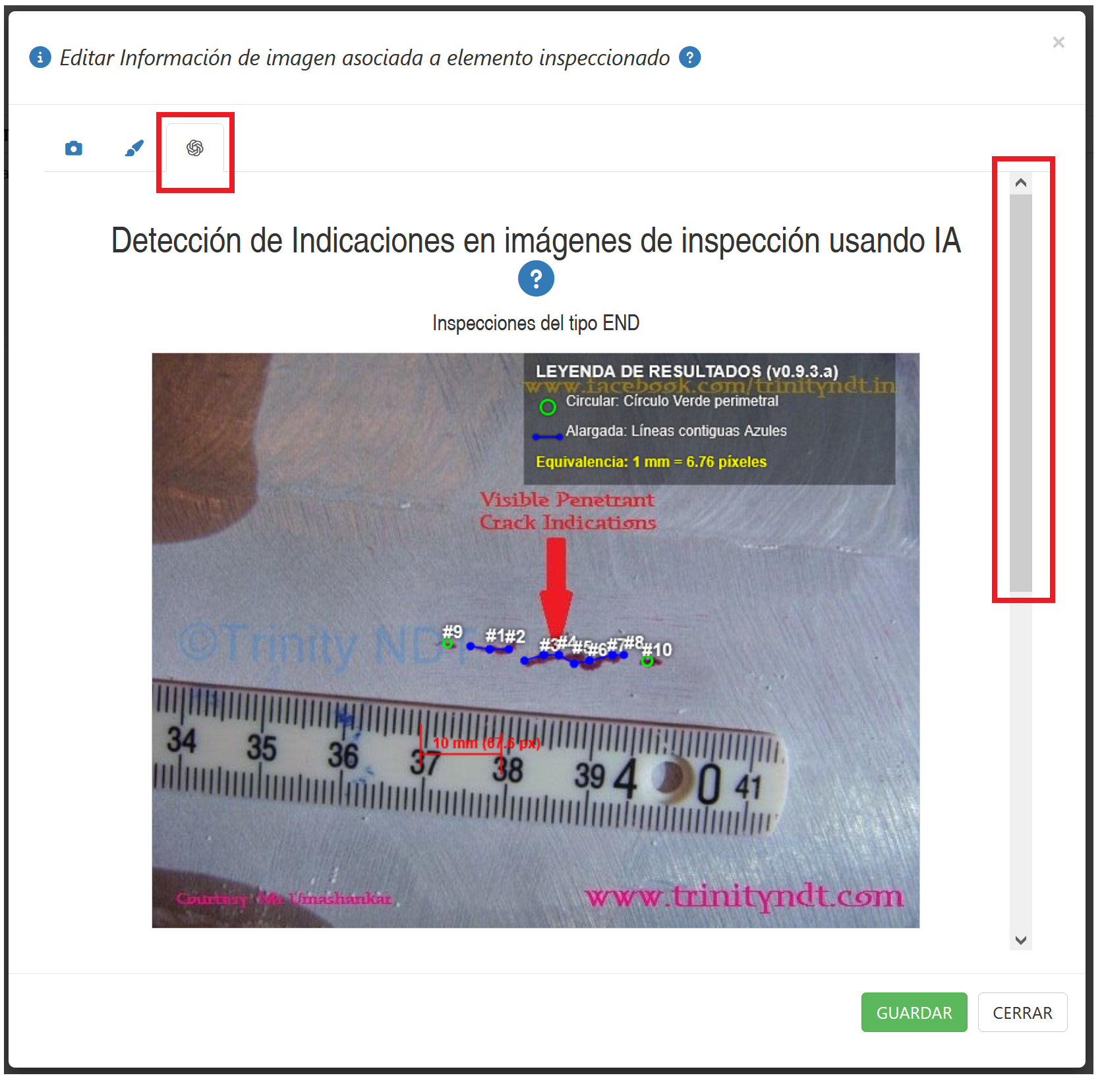

Fig 281 Ventana emergente con resultado de análisis  de la imagen con empleo de IA. Se muestra parte superior de ventana con indicaciones reconocidas por IA


Cuando se presiona el botón ANALIZAR IMAGEN (parte inferior de la imagen), la imagen seleccionada se envia al servidor LLM para ser analizada por la IA,la cual ha sido debidamente entrenada para reconocer la indicación presente en la imagen.

No existe una sola IA en el mercado, existen varias aproximaciones y nuestro interés es analizar cual es la que nos puede favorecer más. Al respecto, puede ver Acerca del analisis de imágenes con IA

Se empleará un elemento gráfico para designar los segmentos de indicaciones alargadas y un circulo para indicaciones puntuales (para inspecciones del tipo Liquidos penetrantes.

Si adicionalmente hay un patron de longitud (una cinta métrica, patron) el sistema es capaz realizar la conversión entre pixels y mm y con ello es capaz de reflejar la longitud de la indicación, tal como se muestra en la imagen a continuación.

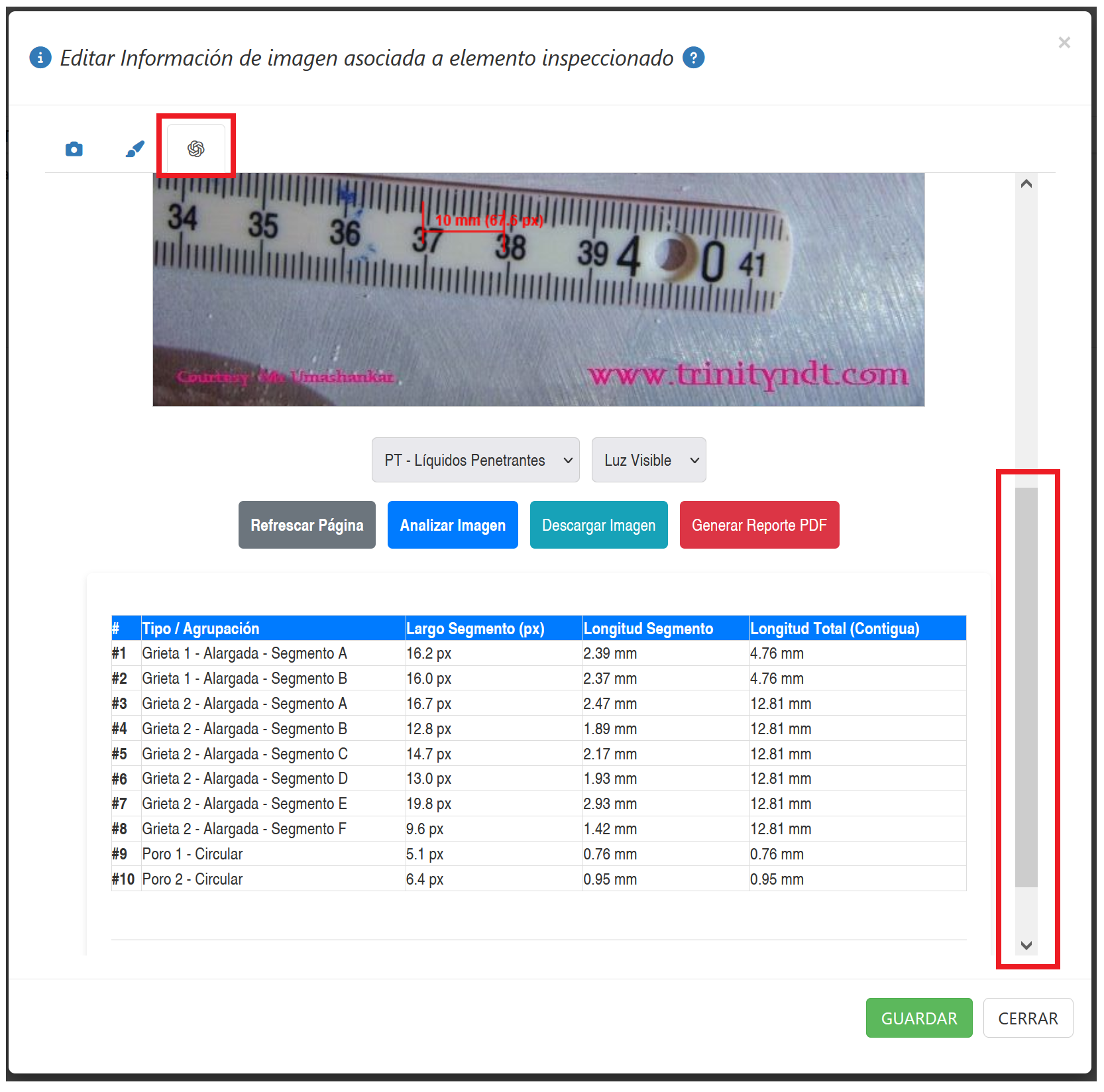

 Fig 282 Ventana emergente con resultado de análisis  de la imagen con empleo de IA, parte inferior con tabla de indicaciones cuantificadas
