Características/Módulo de Captura de Imágenes.


El módulo de captura de imágenes consiste en una funcionalidad adicional que permite:

oCapturar, subir agregar una imagen
Se puede emplear diversas funcionalidades como usar camara intergrada, subir archivos, arrastrar, etc
Esta imagen sera almacenada en un medio de almacenamiento local o remoto con objeto de ser incorporada en el reporte

oVisualizar y eventualmente editar la imagen obtenida:
De alguna manera permitir visualizar con opción de modificar (dependiendo de capacidad del programa) la imágen.

oDocumentar imagen obtenida:
Funcionalidad muy importante y deseada. Toda imagen que se carge en el servidor debe ser debidamente categorizada y descrita si es necesario.

oEn caso de haber un inconveniente se presentará una pestaña que permita controlar ciertas actividades de control, máyor información, ver Control de imágenes cargadas.

oLa disposición de la imagen en el reporte puede ser configurada a través del reporte express


La idea es que en terreno, durante la inspección el inspector pueda tomar una foto y documentarla, tal como se indica en la imagen a continuación.


De acuerdo al tipo de reporte se presentan 2 tipos de captura de imágenes

oImágenes panorámicas.
Imagen de carácter general destinada a entregar una documentación gráfica válida a todo el reporte. La foto se asocia al reporte

oImágenes asociadas al elemento:
En inspecciones END, cada inspección de un elemento puede respaldarse con imágenes. La imágen queda entonces vinculada al elemento y reporte.

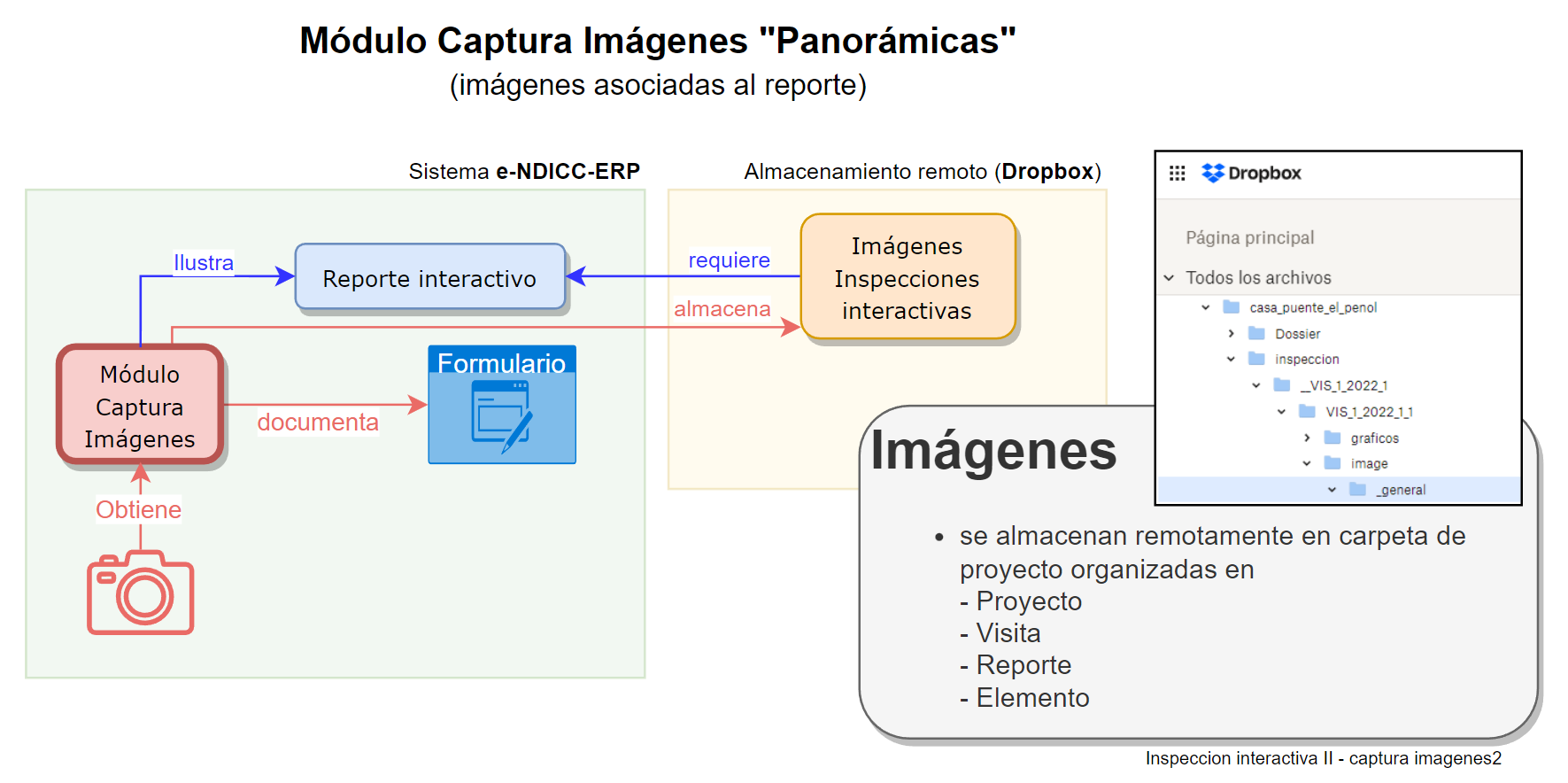

Fig 1484 Esquema de módulo de captura de imágenes panorámicas.


En caso de Reportes de inspección END hay que primero realizar la inspección del elemento y luego asociar la respectiva media, tal como se muestra en la imagen a continuación.

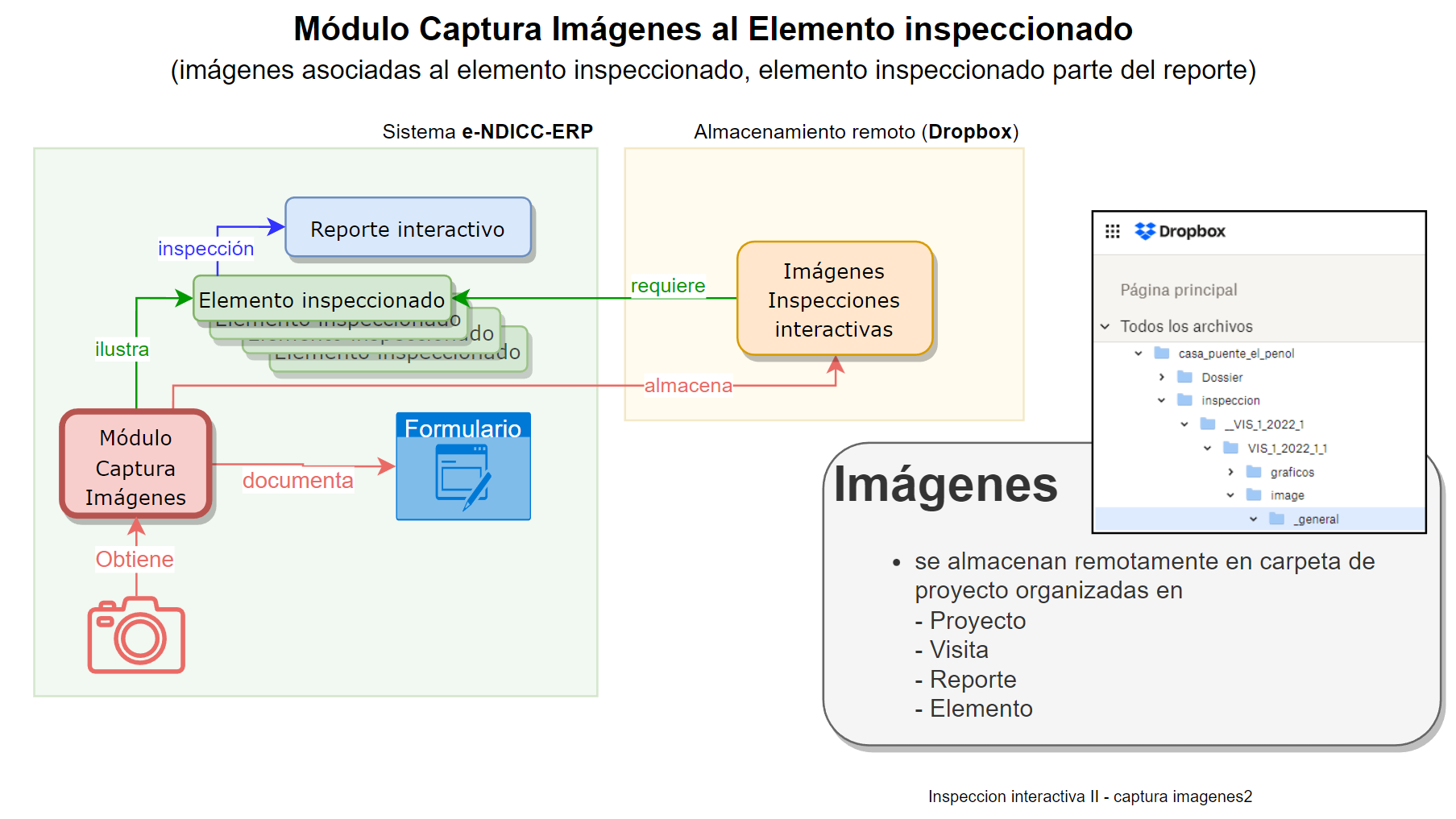

Fig 1485 Esquema de módulo de captura de imágenes asociadas al elemento.



Estas características son de especial utilidad para aquellos usuarios que en terreno deben reportar algo ya que empleando un dispositivo móvil es posible capturar un evento y documentarlo inmediatamente


Todas las imágenes están asociadas a un reporte (panorámica) o a un elemento inspeccionado. esto permite que cuando se realice trazabilidad, las imágenes de diversos reportes también se representen en dicho reporte


Las imágenes se cargan en carpetas con un contexto especial, de manera que sea facil su referenciación


Según la versión del sistema e-NDICC, existen diversos módulos que cumplen este objetivo, de manera similar.


En el caso de e-NDICC corporativo (una solución para una empresa en un servidor) y cliente asincronico de e-NDICC (aplicación en el tablet o teléfono), Las imagenes se almacenaran en el mismo servidor. Para tal efecto se emplea el módulo de captura de Imágenes local


En el caso de e-NDICC-ERP, solución SaaS para muchas empresas, se emplea medios de almacenamiento remotos. Por tal razón para que este módulo pueda cargar y manipular las fotos adecuadamente, es necesario que el sistema de almacenamiento remoto esté debidamente configurado y funcionando antes de poder usarlo. En este caso se emplea el módulo de captura de imágenes remoto
