Reporte de Trazabilidad
INGRESO DATOS/ REPORTES DE TRAZABILIDAD
El sistema e-NDICC permite realizar trazabilidad de un elemento inspeccionado en cualquier momento.
De esta manera, un determinado elemento inspeccionado puede ser consultado sobre las inspecciones realizadas en él e inmediatamente se generará un reporte que contenga dicho historial.
El reporte generado posee caracteristicas similares al Reporte Express (puede configurarse, etc). Las imágenes presentadas, son aquellas asociadas al elemento de otros reportes.
En otras palabras, este tipo de reporte, consulta sobre un determinado elemento y muestra las inspecciones que se le han realizado junto as sus imágenes.
Fig 939 Detalle de relaciones entre reportes y sus contenido de un reporte de trazabilidad y reportes de inspecciones de un determinado elemento.
Para Visualizar esto de esto de mejor manera, se ha Seleccionado el siguiente ejemplo.
oSe ha buscado un elemento inspeccionado que se le haya inspeccionado más de una inspección.
oEl elemento inspeccionado se le han tomado fotos en cada inspección por separado
oEl reporte de trazabilidad del elemento inspeccionado, contendrá la información de cada reporte relativo a ese elemento inspeccionado y también sus imágenes.
oEn la siguiente imagen el reporte de trazabilidad en el centro, relaciona mediante las líneas rojas los números de reportes y en naranjo muestra las relaciones de las imágenes. De un reporte se obtienen 4 imágenes y del otro 1
oEn la medida que se le haga más inspecciones a un determinado elemento, la cantidad de relaciones aumentará.
Trazabilidad es una característica que se busca la ocurrencia del elemento inspeccionado en toda la orden, lográndose automáticamente un reporte que contiene esta información. La opción para este reporte solo esta presente junto a la definición del elemento.
En el caso de reportes de de tipo de Inspección elemento a elemento la opción de trazabilidad está presente luego que se visualiza el detalle de los elementos inspeccionados, tal como se muestra en la siguiente figura
Fig 940 Extracto de pantallas con detalle de opciones de menú para reportes del tipo Inspección (Elemento por elemento) , para llegar a opción de trazabilidad.

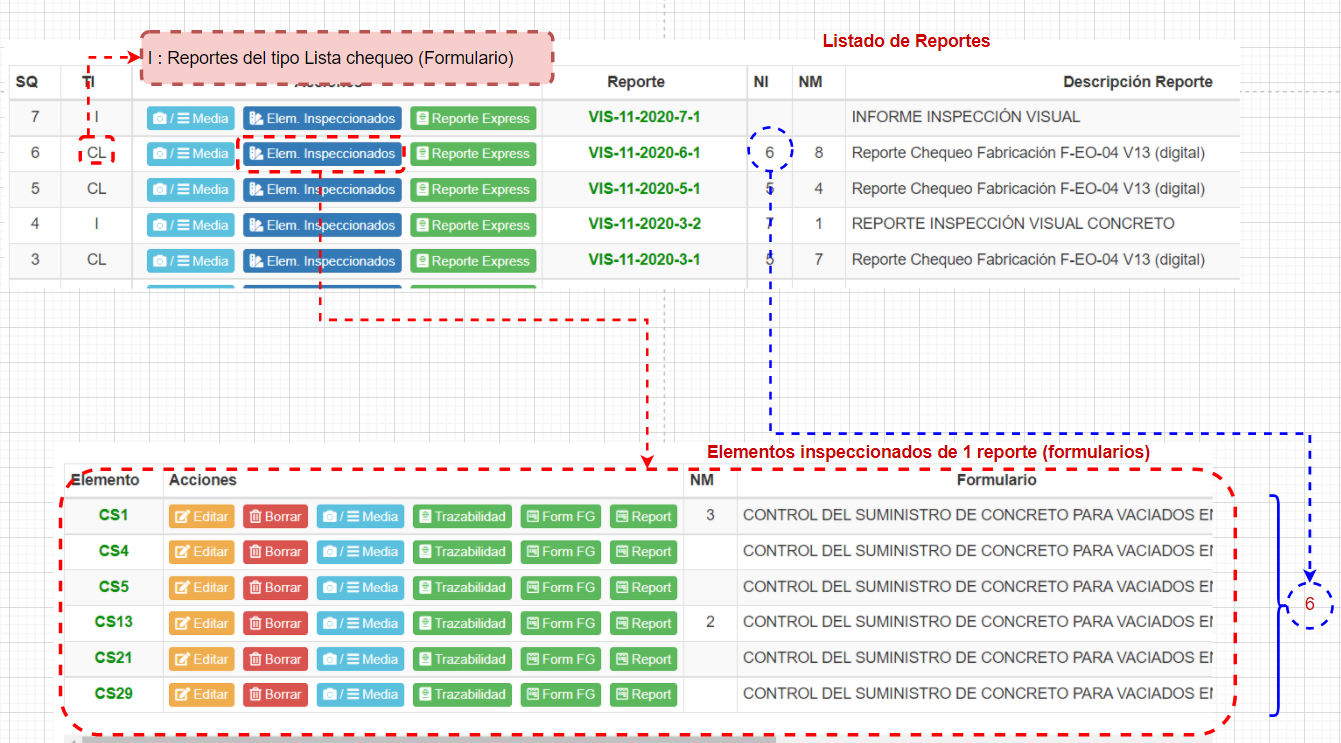

En el caso de reportes del tipo Lista de Chequeo la opción de trazabilidad está presente luego que se visualiza el detalle de los elementos inspeccionados (formularios), tal como se muestra en la siguiente figura
Fig 941 Extracto de pantallas con detalle de opciones de menú para reportes del tipo Lista de Chequeo (formularios) , para llegar a opción de trazabilidad.
