Se aprecia que diversos reportes de END presentan las siguientes variantes en cuanto al ingreso de información

▪Método de ingreso directo de información

▪Método de ingreso indirecto de información

▪Combinación método directo/indirecto

Método de ingreso directo de información

En el método directo, el inspector selecciona las indicaciones que encuentra, tal como se muestra en la imagen a continuación.

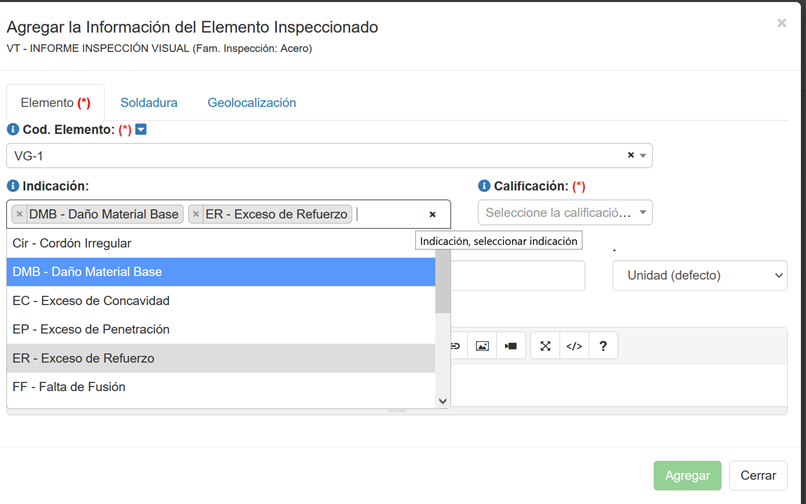

Fig 246 Ventana emergente ingresar información de elemento Inspeccionado. Método ingreso directo.


En la imagen anterior se aprecia que la forma de reportar las indicaciones es a través de la lista desplegable, donde se pueden seleccionar varias.

Importante destacar que dichas indicaciones han sido previamente definidas y asociadas al tipo de reporte END.

Reportes de END que usan este método son

▪Reportes de inspección Visual (VT)

▪Reportes de Liquidos penetrantes (PT)

▪Reportes de partículas magnéticas (MT)

▪etc..

Método de ingreso indirecto de información

En el método indirecto no es posible emplear las indicaciones antes mencionadas sino que es necesario recurrir al uso de un sub formulario, el cual permitirá definir parámetros para poder describir las indicaciones del elemento inspeccionado, tal como se muestra en la imagen a continuación.

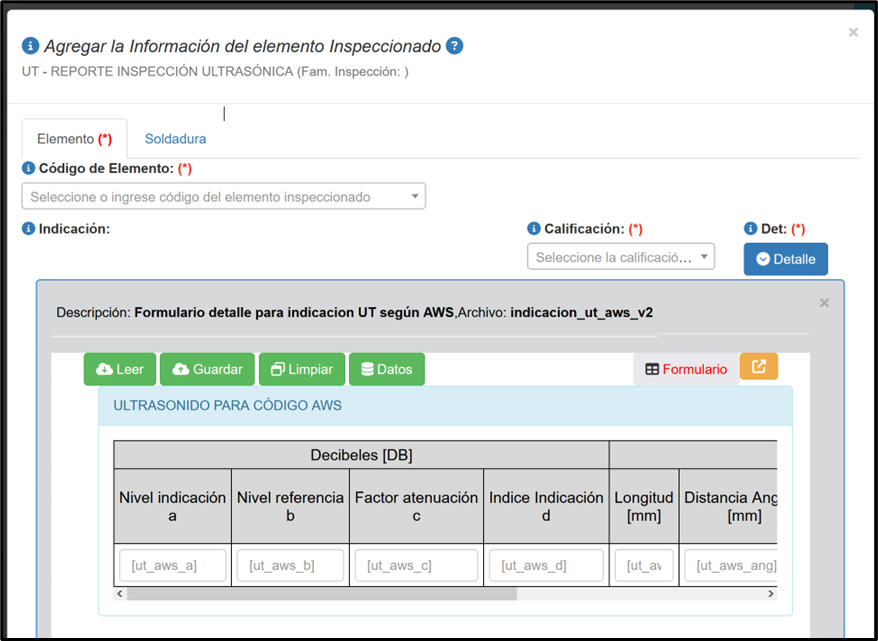

Fig 247 Ventana emergente ingresar información de elemento Inspeccionado. Método ingreso Indirecto.


De la imagen anterior, se aprecia que no es posible ingresar indicaciones pero en su defecto se despliega una ventana con un formulario.

La imagen anterior muestra el típico formato para ingreso de indicaciones en UT de acuerdo a lo establecido en el código y curva DAC ( Discontinuity Acceptance Criteria).

Reportes de END que usan este método son

▪Reportes de Ultrasonido para AWS, ASME

▪Reportes de medición de espesores


Método de ingreso directo/indirecto de información


Básicamente es la combinación de ambos métodos, se logra si ambos elementos gráficos (los que a su vez representan opciones de visualización para cada tipo de reporte) están activos, permitiendo el ingreso por medio de seleccion de de indicaciones y por la tabla, tal como se indica en la siguiente imagen.

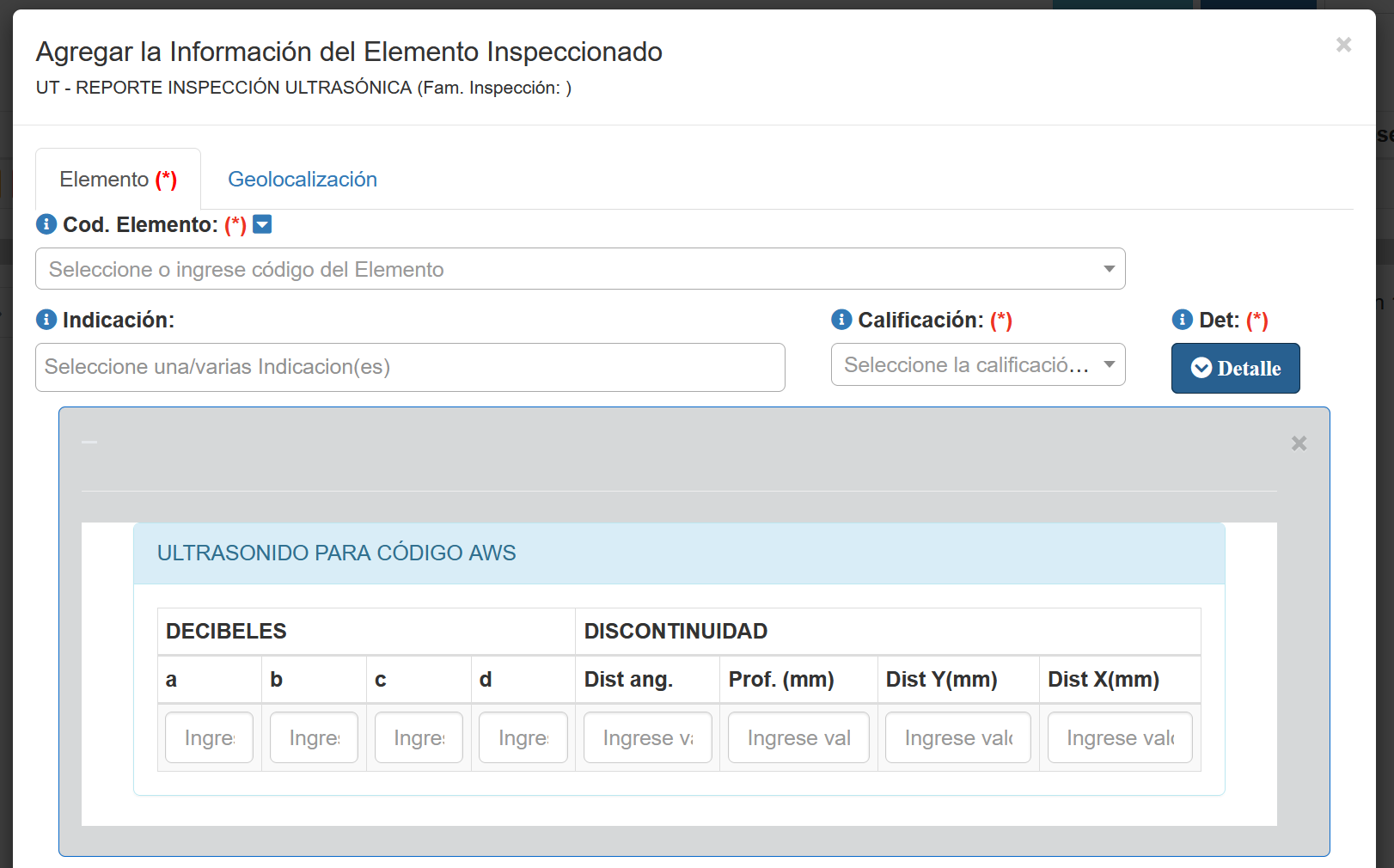

Fig 248 Ventana emergente ingresar información de elemento Inspeccionado. Método ingreso directo e Indirecto.
