Al presionar el botón Editar o Agregar de un determinado elemento inspeccionado en una determinada inspección interactiva (reporte), se presentará una ventana emergente tal como se muestra en las figura a continuación.

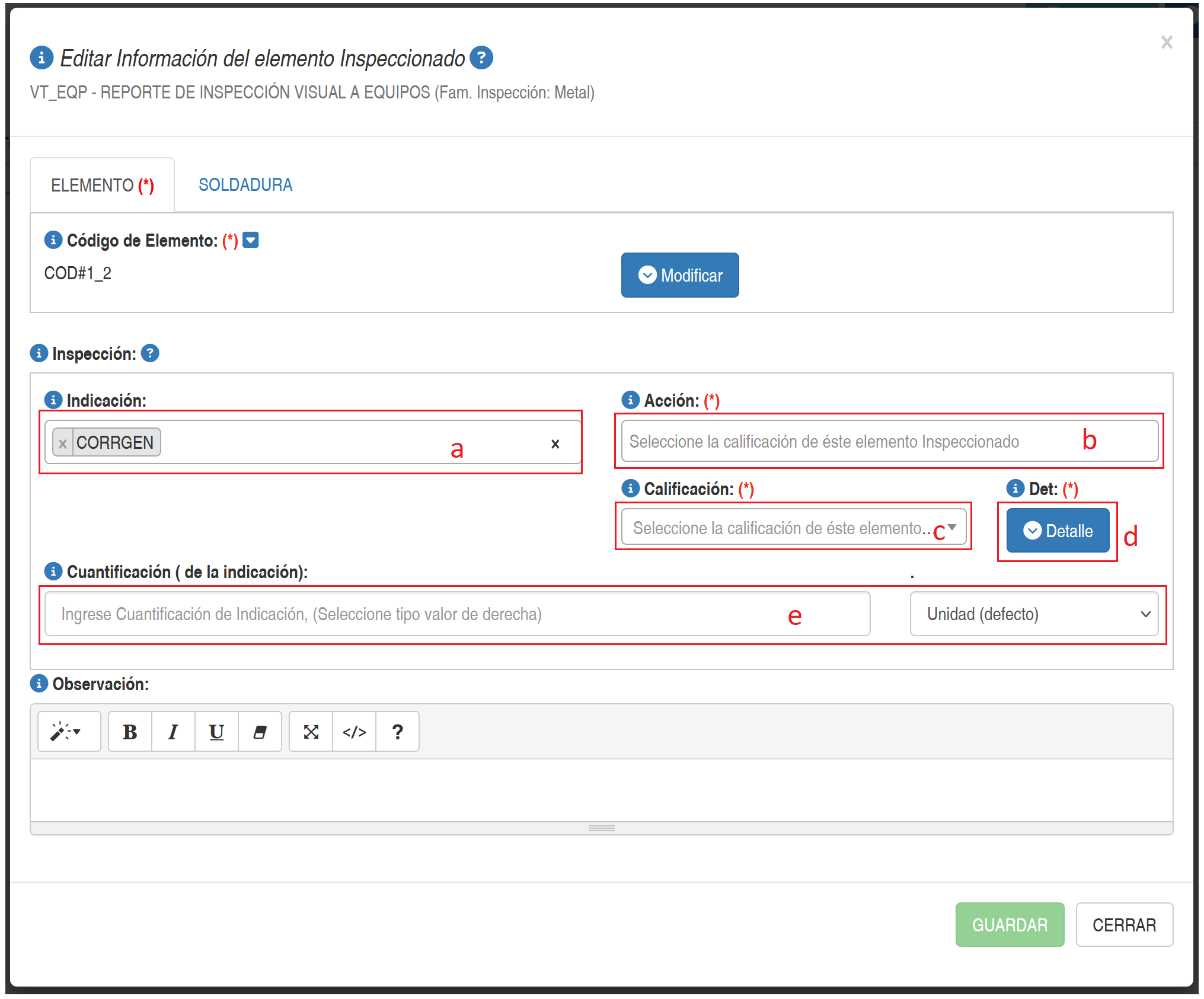

Fig 245 Ventana emergente para editar/agregar información de elemento Inspeccionado. Pestaña "Elemento" activa.


Dependiendo del Tipo de Inspección y opciones de configuración de la orden en particular, la cantidad de pestañas que pueda presentar variará, se tiene las


•ELEMENTO

Pestaña por defecto, posee la información para definir características del elemento inspeccionado

•SOLDADURA

Esta pestaña se presenta en aquellos reportes del tipo END que están asociados con temas de soldadura.
Los valores ingresados son de alcance específico a la inspección, válidos solamente para el elemento inspeccionado. Más detalles,  ver pestaña soldadura

•GEOLOCALIZACION

(no está activo) Esta pestaña se activa en configuración de la orden. Esta pestaña permite definir las coordenadas del Elemento inspeccionado. Más detalles, ver Añadir o editar información de geolocalización del elemento inspeccionado



De la imagen anterior, se aprecia un recuadro Inspección con varios elementos gráficos que se activan o no de acuerdo al tipo de reporte, más detalles ver opciones de visualización en la definición de un tipo de reporte.

Recuadro Inspección

En el recuadro de inspección, se aprecian los siguientes elementos gráficos

a)Indicación:
Elemento gráfico que permite seleccionar una o múltiples indicaciones que pueda tener el elemento Inspeccionado. Las indicaciones que se listan, dependen del tipo de reporte, más detalles ver Listado de Indicaciones.

b)Acción:
Elemento gráfico que permite seleccionar una o múltiples acciones que pueda generar la inspección de un elemento inspeccionado. Las acciones que se listan son válidas para todos los reportes del tipo END.

c)Calificación:
Elemento gráfico que permite seleccionar un valor que representa la conformidad (aceptación) o no del estado elemento frente a los criterios de evaluación y técnica empleada en este reporte

d)Detalle:
Se activa un botón que permite vincular un sub formulario, destinado para el ingreso indirecto de variables

e)Cuantificación:
Permite agregar un valor (cuantificación) a la indicación seleccionada.  Por el momento esta opción está inactiva


La combinación de la activación de éstos elementos gráficos permiten abarcar una gran cantidad de reportes. En el caso de END. Cada reporte definido en el sistema, de acuerdo a las opciones seleccionadas en  Opciones de Visualización

Método de Ingreso de Información

En Reportes del tipo END se puede apreciar ciertas diferencias en el ingreso de información, más detalles, ver Metodos de Ingreso de información








De la imagen anterior, en la parte superior, se aprecian las siguiente pestañas

▪Elemento: Permite definir la información básica de un elemento inspeccionado.

▪Soldadura: Permite definir valores asociados a a procesos de soldadura en caso de que esté activo la familia de inspección Metales. Estos valores son de alcance específico, válidos solamente para el elemento inspeccionado. Más detalles, ver Añadir o editar información de caracter específico

▪Geolocalización: Permite definir y asociar Información de geolocalización al elemento inspecionado. Más detalles, ver Añadir o editar información de geolocalización


La imagen anterior posee los siguientes campos



- Cod. Elemento        Código Identificador del elemento. Este identificador debe ser único en toda la Orden/Obra. El usuario puede seleccionar o escribir un código.

Idealmente el listado de todos los códigos a inspeccionar deben obtenerse de una integración entre el modelo que genera los datos de la estructura. Más detalles ver
