Familia de Inspección - Definición/ Formularios de Indicaciones


Existen Inspecciones Interactivas/Reportes que requieren que cuando se presente una indicación esta sea detallada de una manera especial. un tratamiento especial para el ingreso de Indicaciones. Esta se hace mediante formularios simples. Algunos ejemplos de ellos son:

oControl dimensional,

oreportes de Ultrasonido en varios códigos

Esta opción permite definir un formulario de indicaciones por tipo de Reporte en el sistema e-NDICC.

Estos formularios estarán disponibles para todas las ordenes de la empresa.

Una vez seleccionada esta opción se presentará una pantalla tal como se muestra en la siguiente imagen.

Una vez definido el formulario se genera un listado con una referencia al formulario HTML. Dependiendo del tipo de formulario, Digital (FG) o Dinámico (FD) seleccionado, se activarán diversos botones.

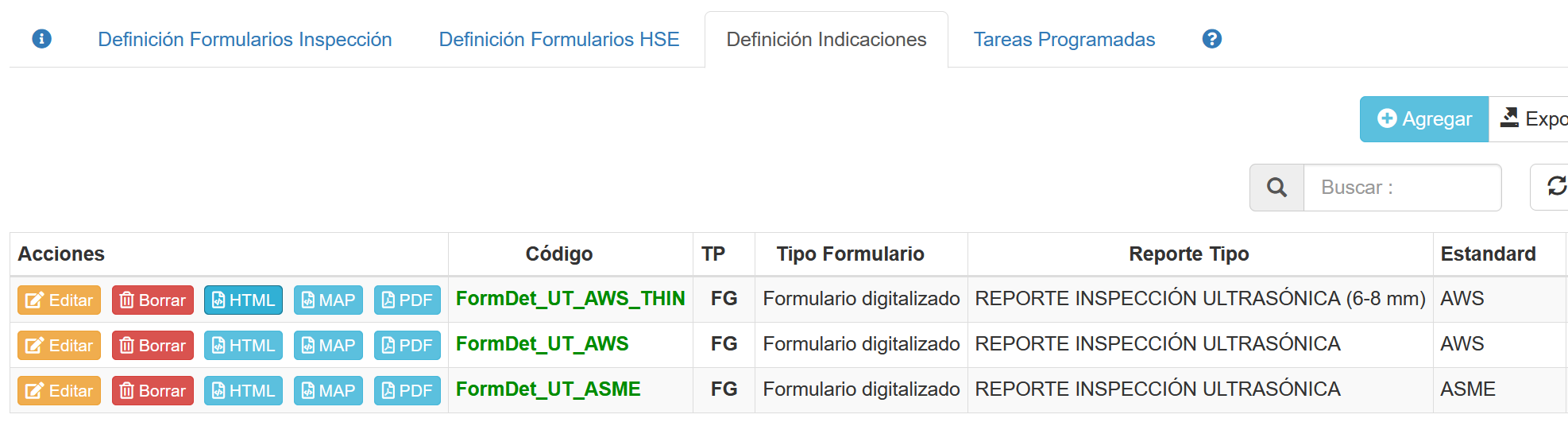

Fig 1180 Listado de Formularios de indicaciones definidos en sistema e-NDICC.


De la figura anterior la tabla contiene la siguiente información


ACCIONES        Botones de Acción asociados a cada inspección registrada en ésta tabla. se distingue:

Editar        Editar el contenido de la inspección registrada

Borrar        Borrar la inspección registrada (ver observación más abajo ya que implica borrado de otros datos anexos)

Varios.        variados botones, dependiendo del tipo de reporte checklist a generar. cambian las opciones.

ID                Identificador del Reporte

Código                Abreviación Código de Abreviación del Reporte

TP                Abreviación del Tipo de Formuladio Checklist Empleado
               FG: Formulario Checklist digitalizado

FD: Formulario Checklist dinámico.


Dependiendo del tipo de formulario, Digital (FG) o Dinámico (FD) seleccionado, se activarán diversos botones.

Formulario Digital (FG):

se activan botones

oHTML:
Permite visualizar el formulario definido (con campos)

oMAP:
Permite visualizar mapeado de campos

oPDF:
Permite visualizar el formulario en PDF, para ver como e s su proporción en una hoja de papel.


Por ejemplo para Ultrasonido según AWS, se tiene, que si selecciona el botón HTML, aparecerá una ventana de detalle con el formulario HTML del Formulario de indicación.


Fig 1181 Detalle de formulario de indicación para AWS ultrasonido.

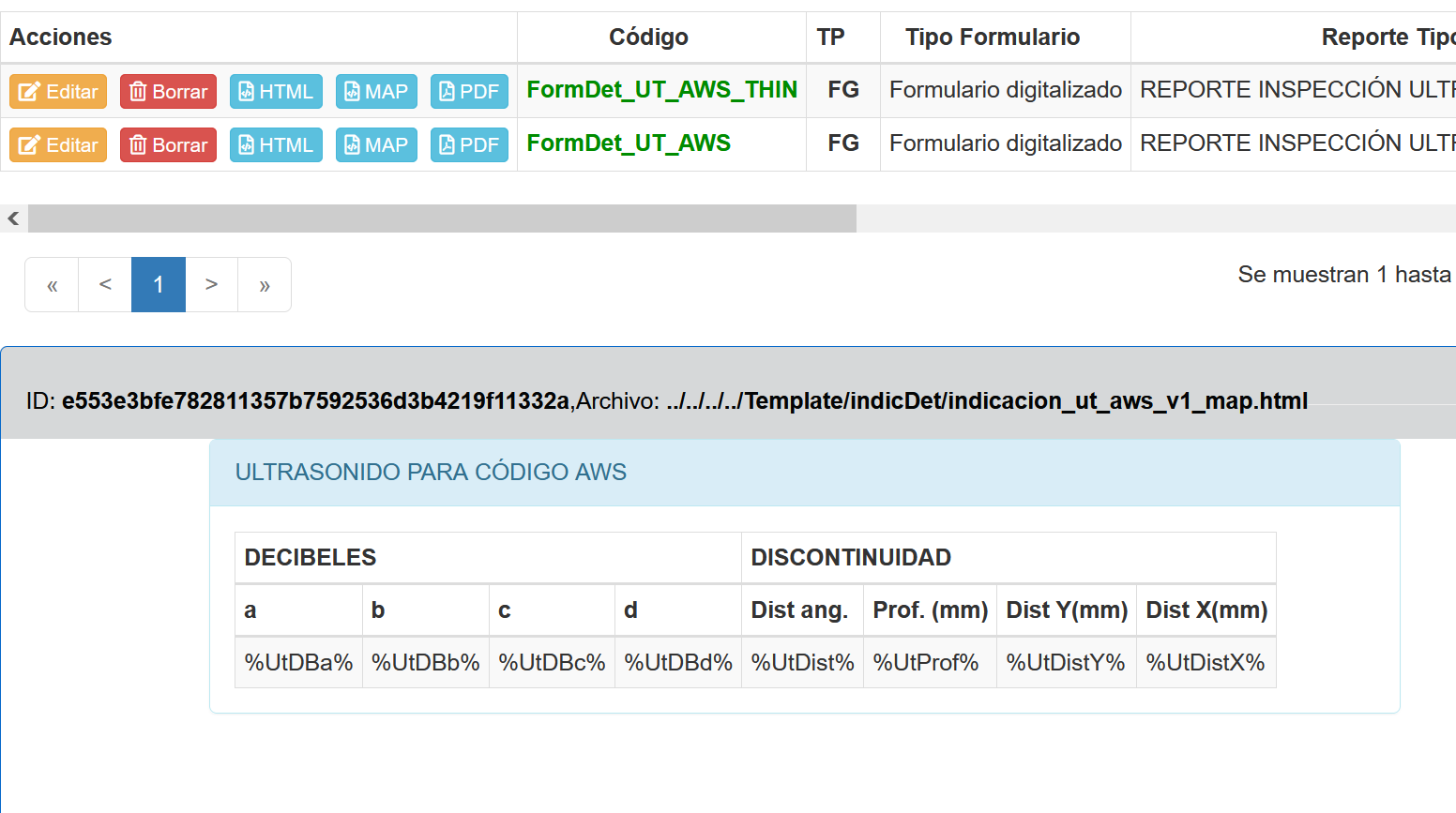

Si en cambio se selecciona el botón MAP, , aparecerá una ventana de detalle con el formulario de variables Mapeadas del Formulario de indicación.


Fig 1182 Detalle de formulario Tipo Map de indicación para AWS ultrasonido
