e-NDICC / Elemento Inspeccionado/Tipificación


Un elemento inspeccionado posee una serie de características o atributos intrínsecos, los cuales sirven para describirlo y documentarlo mejor.

Durante el proceso de inspección el inspector podrá registrar algunas características del elemento, pero obviamente no todas

Para poder sacar obtener un máximo provecho es que se emplea la Tipificación del elemento, es decir se establece una relación entre las características intrínsecas del elemento junto a las características propias de la inspección. Tal como se aprecia en la siguiente imagen

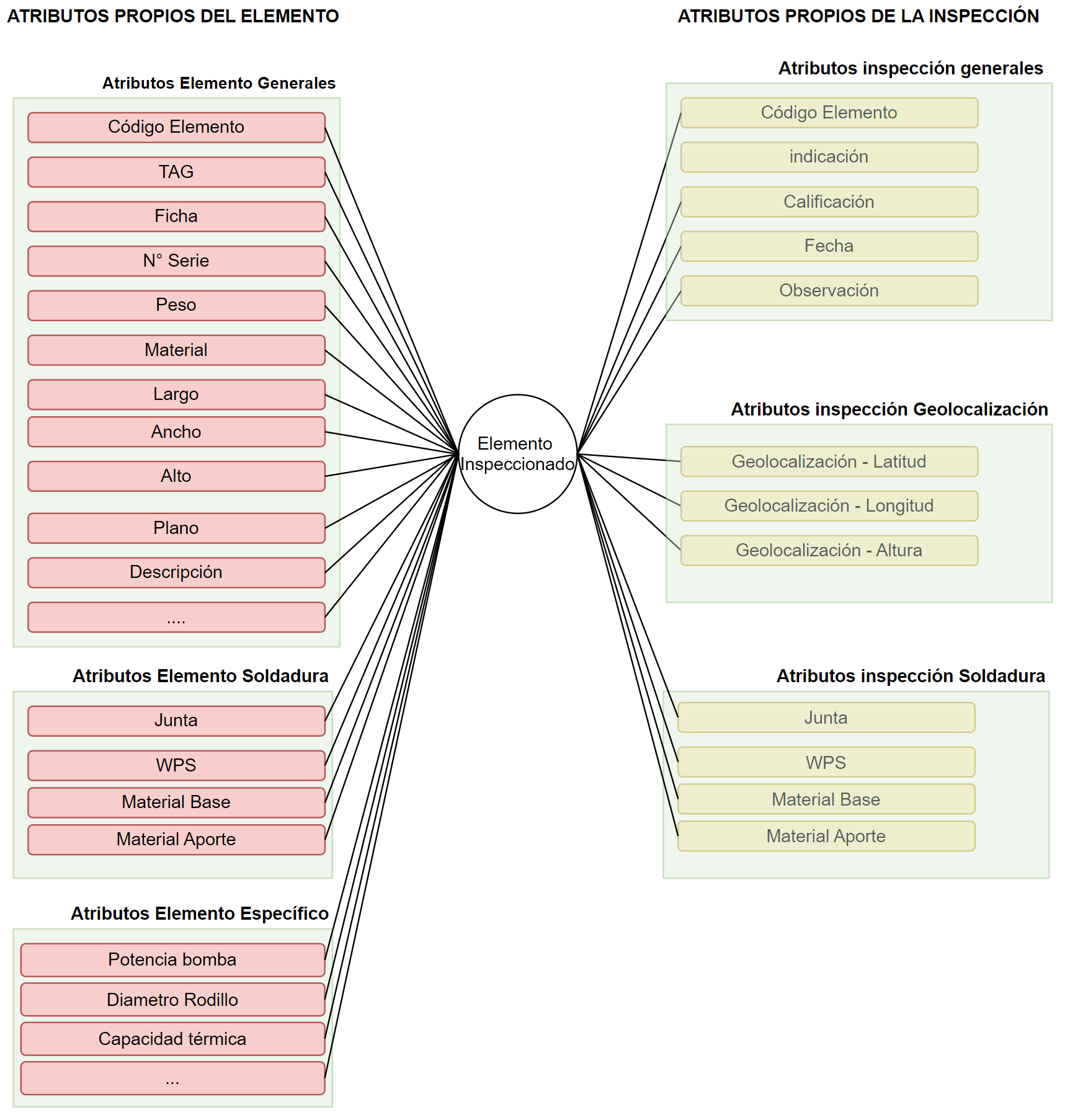

Fig 1297 Conjunto de Atributos de un elemento (incompleto), intrínsecos del Elemento y de la inspección



La figura anterior muestra que un elemento puede poseer un conjunto muy variado de atributos y algunos de los atributos asociados a la inspección.

A través de la tipificación se pretende que se pueda disponer de mayor cantidad de atributos cuando se agrega la información de un elemento junto a las inspecciones.

Esta opción permite ingresar una vez los atributos propios del elemento y utilizarlos en en distintos reportes o informaciones entregadas

Se puede presentar que existan atributos propios del elemento que se repiten con los de las inspecciones. Tal puede ser el caso de algunos atributos relacionados con la soldadura.


Atributos del elemento asociados a inspección

Durante la inspección el inspector, para generar el reporte debe ingresar/seleccionar/calcular valores relacionados con el elemento inspeccionado. Es claro que no son todos los atributos que pueda tener un elemento que se inspecciona. pero deben ser suficientes para justificar lo que el reporte pide.

Durante la inspección el inspector "selecciona" / "Ingresa" el nombre del elemento a inspeccionar. Si este el


Atributos intrínsecos del elemento (Tipificación del Elemento)

Estos valores se pueden ingresar al comienzo del proyecto de inspección, datos que se conocen por las características de equipos o datos suministrados por ingeniería.

Para visualizar los elementos asociados a la tipificación de elementos, se debe seleccionar el menú específico de la orden (ya que la los elementos pertenecen a una determinada orden), luego seleccionar Elementos y Tipificación de elementos

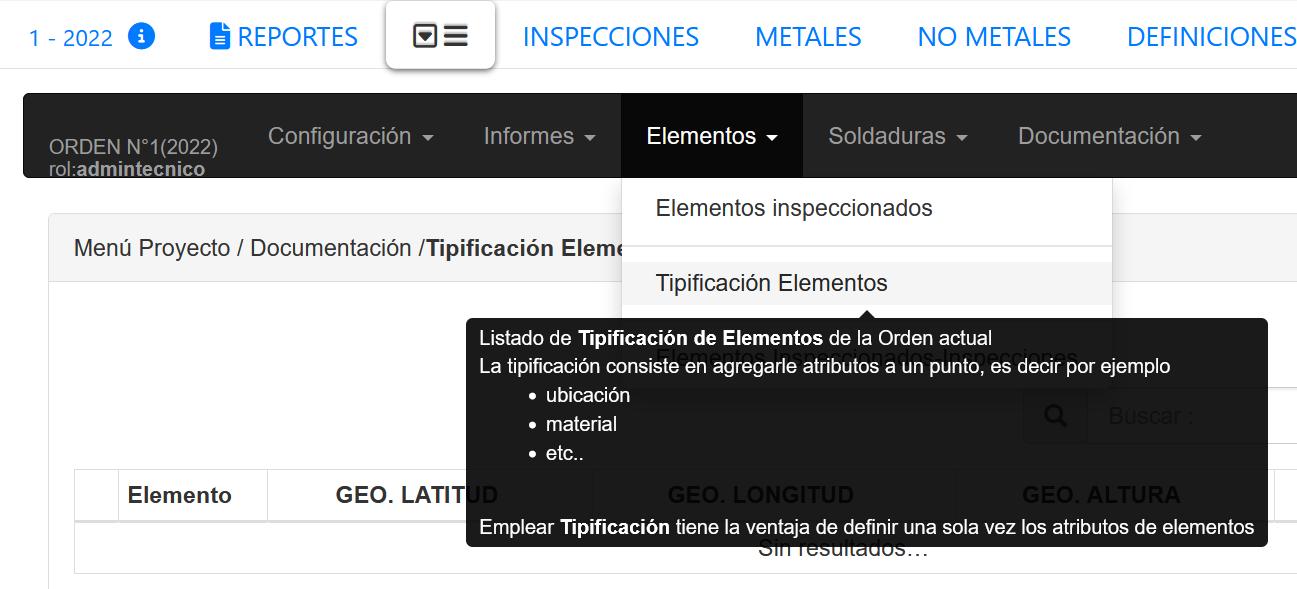

Fig 1298 Opción para seleccionar la lista de tipificación de Elementos de la orden.



Aqui se podrá ver la lista de elementos tipificados de esta orden. Hay que destacar que esta lista está vacía (no se ha agregado tipificación). Por el solo hecho de agregar un elemento a la inspección, este se agregará a la lista de tipificación.

Esto permite que en una próxima inspección el elemento ya esté definido en el sistema. En este proceso de tipificación mediante la inspección, también se agrega información de la Geolocalización de este

Hay atributos que se pueden agregar por la inspección o la tipificación del elemento, por ejemplo un procedimiento de soldadura (WPS). Para que no ocurran conflictos de interés si se guarda durante la inspección se guardará en la tabla de inspecciones y si se guarda a través de la tipificación se guardará en la table de tipificaciones
