e-NDICC / Elemento Inspeccionado

Un elemento inspeccionado en el sistema e-NDICC se describe de la siguiente manera:

▪Código del elemento.

▪Código de la junta, en caso de que se trate de soldadura

▪Variante de la inspección en la junta, si se requiere más de una inspección por junta

Dentro del proyecto de inspección el Código del elemento debe reflejar siempre un elemento, y no pueden existir dos elementos con el mismo código

En el caso de haber varias juntas que se inspeccionen en un elemento, es necesario referenciar la junta y el elemento.

Pero en determinados casos, ya sea por Geometría o Tamaño del Elemento, es necesario recurrir a varias inspecciones para la misma Junta distinguiéndose estas en la referencia de la Variante.

Ejemplo

1.- TUBO - RADIOGRAFÍA

En el caso de realizar una inspección de Radiografía sobre una junta radial de un tubo se emplearán varias placas. Como todas las placas están situadas sobre la misma junta, seria un error no considerarlas dentro de ella.

De esta manera en un reporte de radiografía, el registro de las inspecciones de un determinada junta en un tubo tendría la siguiente descripción

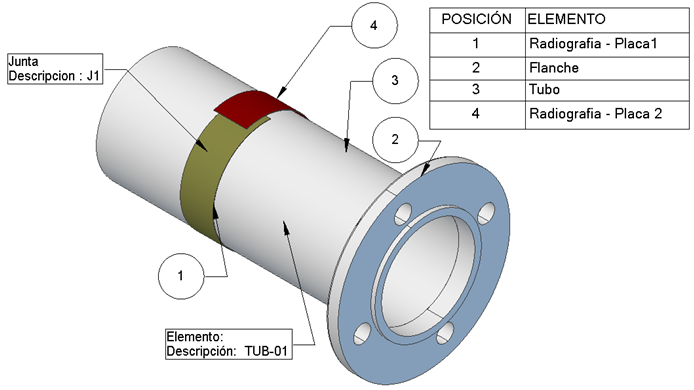

Fig 1293 Ejemplo de inspección de radiografía a un tubo

O en vez de Placa 1, Placa 2, Placa 3 se puede usar una convención de ángulos de acuerdo

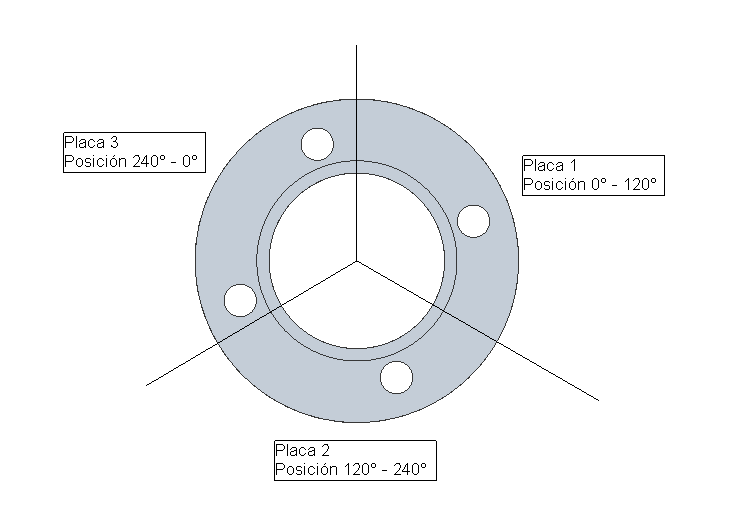

Fig 1294 Distribución angular de las placas radiográficas

En el reporte de inspección radiográfica se haría mención a dichos elementos de tal manera.

Tabla 1 Descripción de inspecciones de de radiografía con información agrupada.

Nótese que se tiene la costumbre de "agrupar" celdas, lo cual es bueno para la vista pero malo para tratar los datos.

Los datos tienen que ser tratados en forma independiente. Como se revisaron 3 placas para una junta cada dato tiene que ir en su celda única. de esta manera, la tabla puede modificarse a la siguiente Tabla

Tabla 2 Descripción de inspecciones de de radiografía con información separada por inspección.

2.- VIGA - Junta Transversal - RADIOGRAFÍA O ULTRASONIDO

En el caso de realizar una inspección de Radiografía o por ultrasonido a la junta de una determinada Viga, se ha de describir las zonas como Alma, Patín Superior y Patín inferior.

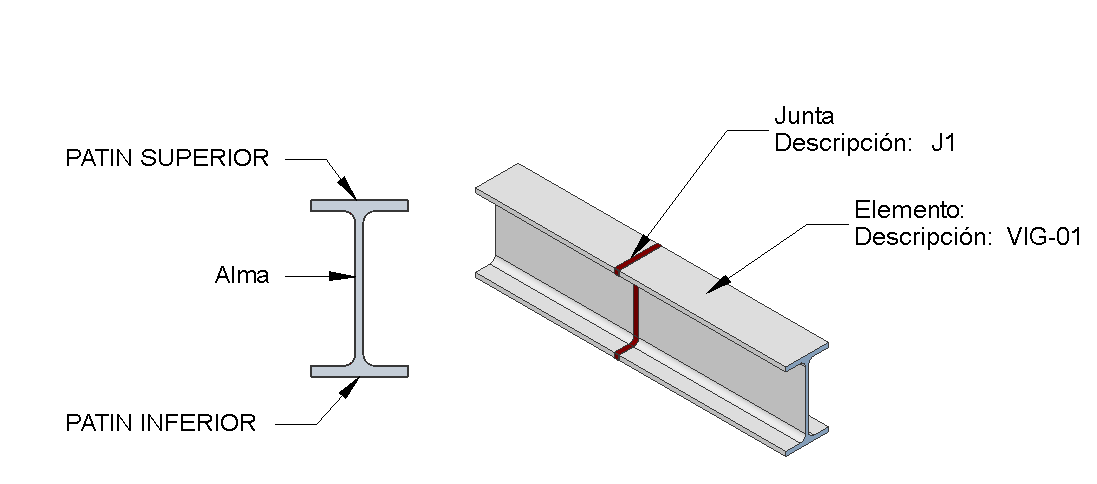

Fig 1295 Ejemplo de inspección de una junta transversal de una Viga por radiografía o Ultrasonido

En el reporte respectivo de dicha inspección se haría mención a dichos elementos de tal manera.

Tabla 3 Descripción de inspecciones de una Viga con información agrupada.

Nótese que se tiene la costumbre de "agrupar" celdas, lo cual es bueno para la vista pero malo para tratar los datos. Los datos tienen que ser tratados en forma independiente. Como se revisaron 3 zonas para una junta cada dato tiene que ir en su celda única. de esta manera, la tabla puede modificarse a la siguiente Tabla

Tabla 4 Descripción de inspecciones de una transversal de una viga con información separada por inspección.

3.- VIGA - Junta Longitudinal - RADIOGRAFÍA O ULTRASONIDO

En el caso de realizar una inspección de Radiografía o por ultrasonido a la(s) junta(s) transversal(es) de Viga, se ha de describir por separado ya que cada junta se ha de considerar como única.

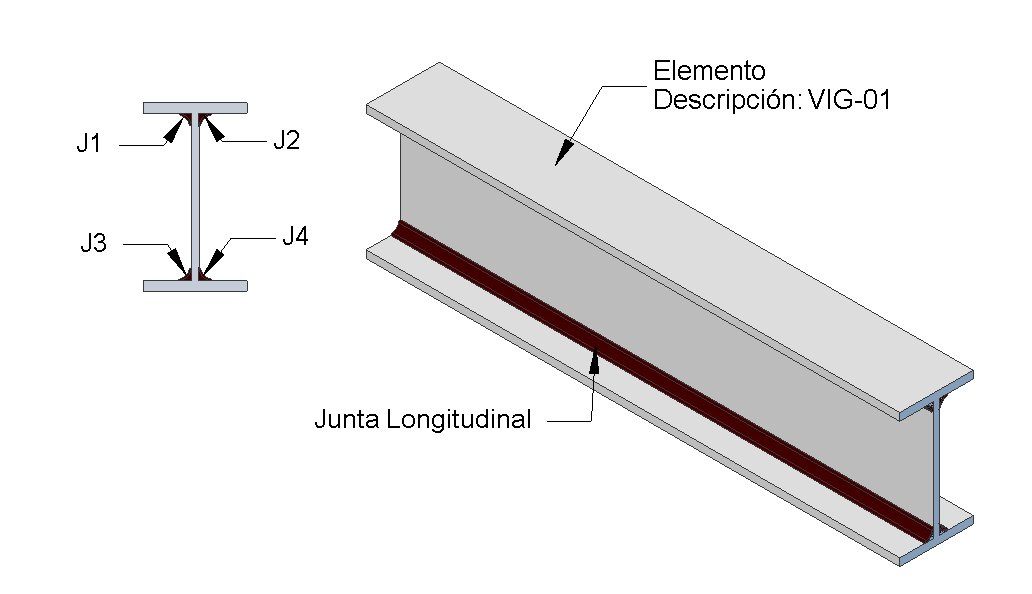

Fig 1296 Ejemplo de inspección de una junta Longitudinal de una Viga por radiografía o Ultrasonido

Tabla 6 Descripción de inspecciones de una Longitudinal de una viga con información Agrupada por inspección.

Nótese que se tiene la costumbre de "agrupar" celdas, lo cual es bueno para la vista pero malo para tratar los datos. Los datos tienen que ser tratados en forma independiente. Como se revisaron 4 Juntas para un elemento, cada dato tiene que ir en su celda única. de esta manera, la tabla puede modificarse a la siguiente Tabla

Tabla 6 Descripción de inspecciones de una Longitudinal de una viga con información separada por inspección.
