Las indicaciones presentes en un puente se pueden resumir a través de la siguiente imagen

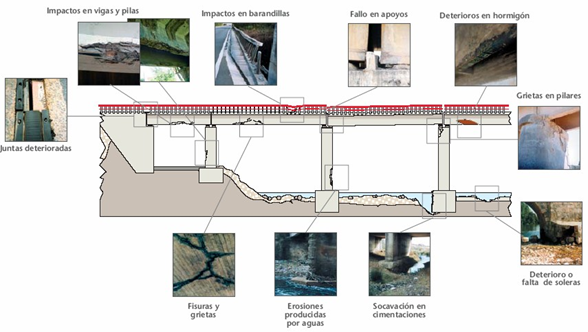

Fig 944 Daños Típicos en puentes de concreto reforzado [1]



SÍNTESIS DE DAÑOS EN PUENTES DE CONCRETO


Las indicaciones típicas que se han presentado en este tipo de estructuras, se han codificado de acuerdo los siguientes tipos de Estructuras y operaciones:


Estructura - Daños por Diseño


    • FIF           Fisuras por flexión
    • FIC           Fisuras por Cortante
    • FIT           Fisuras por Torsión
    • AL            Aplastamiento Local
    • AS            Asentamientos
    • VO           Volcamiento
    • VI             Vibración Excesiva


Estructura - Daños por Construcción

    • HO           Hormigueros
    • SE           Segregación
    • FIR          Fisuración por retracción
    • JF           Construcción inadecuada de juntas frías
    • RE           Recubrimiento inadecuado
    • EXA          Exposición del Acero de Refuerzo


Estructura - Daños  durante el Funcionamiento

    • IN            Infiltración
    • EF           Eflorescencias
    • CAR         Carbonatación
    • COA         Corrosión de la armadura
    • CTC         Contaminación del Concreto
    • IMP          Fallas por Impacto
    • SOC         Socavación


Junta de Expansión - Daños en sellos

    • OB          Obstrucción del sello
    • RU          Ruptura del sello
    • AUS         Ausencia de Sellos


Junta de Expansión - Daños en los Perfiles

    • SOL         Agrietamiento o rotura de soldaduras
    • AUA         Ausencia de anclajes
    • PD           Perfiles Defectuosos
    • PS           Perfiles Sueltos



Junta de Expansión - Daños en los Guardacantos

    • DGG         Desgaste
    • DPG         Desportillamiento
    • FIG           Fisuramiento


Andenes/Bordillos - Daños Típicos

    • DPB          Desportillamiento o agrietamiento
    • COB         Acero de Refuerzo expuesto o corrosión
    • DIB           Dimensiones Insuficientes


Barandas - Daños en Pintura

    • DE           Delaminación de la pintura
    • AUP         Ausencia de pintura
    • DT           Deterioro

Barandas - Postes

    • FRP          Fracturamiento en postes
    • AUP          Ausencia de postes
    • GIV           Golpes por impacto vehicular

Barandas - Pasamanos

    • COP          Corrosión
    • AUE          Ausencia de Elementos
    • GIP           Golpe por Impactos

Iluminación - Indicaciones típicas

    • ILN           No existe
    • ILE           Falta Energía
    • ILC           Daño Cableado
    • ILF           Daño Foco
    • ILO          Otro

Señalización - Indicaciones típicas

    • IL             Ilegibilidad
    • RR           Retroreflexividad deficiente
    • FA            Falta de adherencia entre el tablero y los símbolos
    • IVN           Invisibilidad
    • AE            Daños ocasionados por agentes Externos
    • DD           Demarcación defectuosa
    • SEO         Otro
    • SEN         No existe

Drenaje - Indicaciones típicas

    • DAU          Ausencia
    • DTA          Taponamiento
    • DIN           Longitud o Sección Insuficiente
    • DOT         Otro

Apoyos - Indicaciones típicas

    • DZ            Desplazamiento
    • DF            Deformación excesiva
    • DC            Descomposición
    • DAO          Otro

DETALLE CODIFICACIÓN

La codificación anteriormente descrita se detalla a continuación



ADVERTENCIA,  Acceso Público
Se ha limitado la información mostrada

Le invitamos a que nos contacte y tener la oportunidad de enseñarle con más detalle

las capacidades de nuestro sistema


Apreciado visitante, le agradecemos el interés demostrado en el tema fallas en puentes de concreto del módulo e-NDICC.


Por Tal razón le invitamos a que visite el siguiente enlace donde tendremos la oportunidad de enviarte información y permitir que conozcas en mas detalle un demostrativo


REFERENCIAS


[1]        COMPOSAN. “Manual de Obra Civil”. Capítulo 6 “Rehabilitación Integral de Puentes y Estructuras de Hormigón”.


[2]        MANUAL PARA LA INSPECCIÓN VISUAL DE PUENTES Y PONTONES,


[3]        MINISTERIO DE TRANSPORTE DE COLOMBIA. Ministerio de Transporte de Dinamarca. “Manual de Usuario. SIPUCOL, Sistema de Puentes Colombianos”.


[4]        SÁNCHEZ DE GUZMÁN, Diego. “Durabilidad y Patología del Concreto”. Colección Especializada del Concreto. Convenio Sena – Asocreto. Bogotá, 2002.


[5]        CALAVERA, José. “Patología de Estructuras de Hormigón Armado y Pretensado”. Instituto Técnico de Materiales y Construcciones INTEMAC. 1996. Tomo I.



[6]        Código Colombiano de Diseño de Puentes


[7]        RED REHABILITAR; HELENE, Paulo; PEREIRA, Fernanda. “Manual de Rehabilitación de Estructuras de Hormigón. Reparación, Refuerzo y Protección”. 2003
