Aspectos Generales

Hoja de Datos

Al activar las macros de la plantilla (Documento aún está en memoria RAM, por lo que un corte de luz implicaría una pérdida de la información). Aparecerá la pantalla que permite definir el nombre y ruta del archivo base para los informes. Esta pantalla se indica en la siguiente figura.

En el borde superior de la ventana se indica la versión y fecha de publicación de la plantilla. Es recomendable estar al día con las versiones que aparezcan.

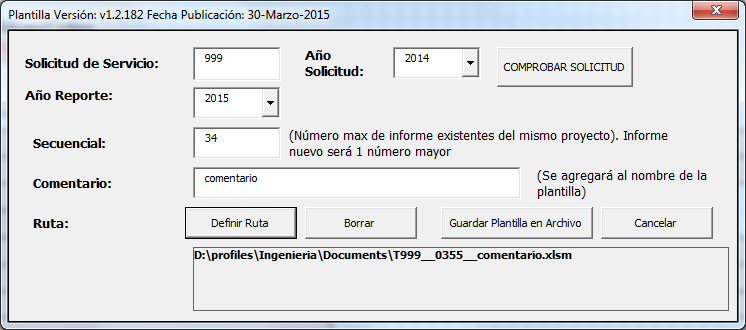

Fig 824 Pantalla de Definición de nombres de Archivo derivado de plantilla base para informe o grupo de informes.

En esta ventana se encuentran los siguientes campos, descritos a continuación:

Orden/Proyecto de Inspección : Se debe ingresar el número de Orden/Proyecto de Inspección del cual se agregarán los informes.
Año: Año de la Orden/Proyecto de Inspección
Secuencial: corresponde al número de informes existentes en la carpeta del mismo proyecto
Comentario: Comentario que se agregara al nombre del archivo de plantilla. No puede contener caracteres especiales que los rechace Windows.
Comprobar solicitud: Permite verificar que el número de Solicitud sea válido o esté registrado en e-NDICC.
Definir Ruta: permite definir la ruta que tendrá la plantilla usando elementos de Windows. La ruta resultante se mostrará en el recuadro a continuación
Borrar: Permite borrar la ruta definida
Cancelar: Cancela la operación y cierra la ventana.

El nombre del archivo de la plantilla está asociado al número de la orden de trabajo, secuencial de informes y año de los informes.

Para poder agregar una nueva plantilla, es recomendable verificar primero si dicha orden es válida.

Para para tal efecto se presiona botón “Comprobar solicitud” luego de haber ingresado el valor del número de la Orden/Proyecto de Inspección y año de la solicitud. La Plantilla se conecta al sistema e-NDICC y obtiene resultados, los cuales pueden ser satisfactorios o no, tal como se muestra en la imágenes a continuación.

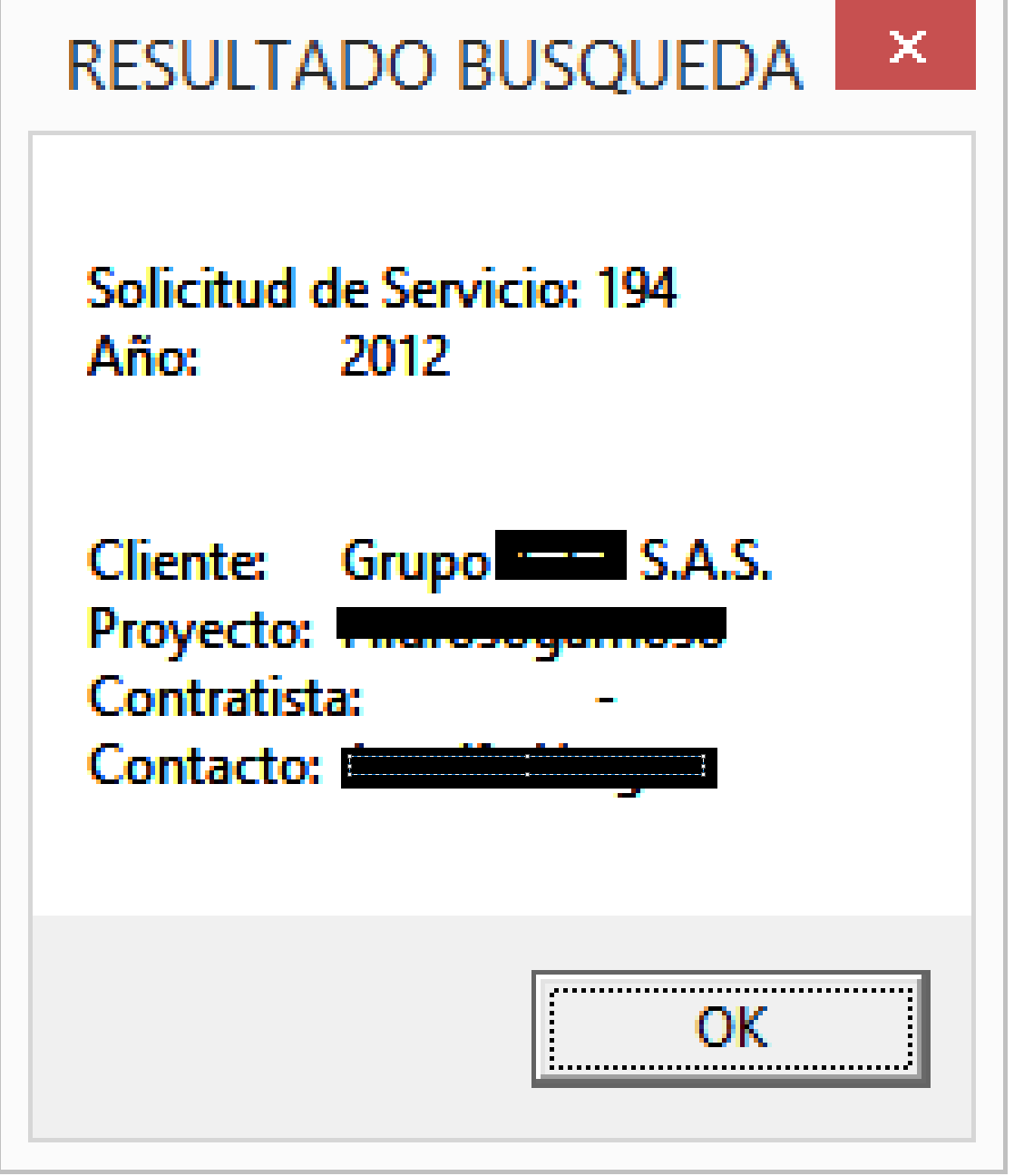

Fig 825 Ventana detallando contenido de una Orden/Proyecto de Inspección

Fig 826 Ventana indicando que no se encuentra registros, probablemente porque la combinación del año y Orden/Proyecto de Inspección no existe.

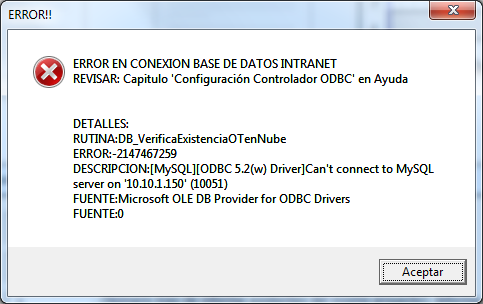

En caso de que no pueda conectarse, aparecerá una imagen como la siguiente.

Fig 827 Ventana de Error en caso de que no exista conectividad con bases de datos

Una vez que se haya comprobado la solicitud, se puede proceder a convertir la plantilla en Archivo, para tal efecto, se debe presionar el botón “definir ruta” y seleccionar el lugar donde se almacenará la plantilla. Se permite la adición de un comentario que sea compatible con el sistema de archivos de Windows, el cual se agregará al final del nombre del archivo según el siguiente esquema:

{Identificador orden }__{numero primer informe}__{comentario}.xlsm

En caso de que se haya presionado el botón “Definir Ruta” (Ventana detallando contenido de una Orden/Proyecto de Inspección ) y seleccionado la ruta mediante las herramientas que Windows ofrece, el recuadro inferior mostrará la ruta seleccionada y aparecerá el botón “Guardar plantilla en Archivo”, tal como se indica en Pantalla de Definición de nombres de Archivo, con ruta definida.

En el momento en que se presione el botón “Guardar plantilla en Archivo” la plantilla (en memoria se almacenara en la ruta indicada. Desde este momento La plantilla se convierte en un Archivo Excel con macros.

Fig 828 Pantalla de Definición de nombres de Archivo, con ruta definida.

Hay que destacar, que muchos de las pantallas aquí expuestas constituyen un ejemplo de una empresa determinada.

Para cada empresa habrá que estudiar/adecuar un número de reportes adecuado

Lo que sí es claro, es que esta numeración debe incluir

Número de Orden
Número de Informe
Relación de Tipos de reportes

Inmediatamente creado el archivo aparece la siguiente ventana emergente, la cual permite realizar diversas actividades.

Fig 829 Ventana Emergente

Al presionar el botón “Informes” se cierra la pantalla interactiva se vuelve a la hoja de “DATOS”, esta hoja contiene información general del proyecto, información que se irá adecuando en base a las opciones que se vayan seleccionando. Esta ventana aparecerá nuevamente si es que de la hoja de Datos se presiona el Botón “INFORMES”

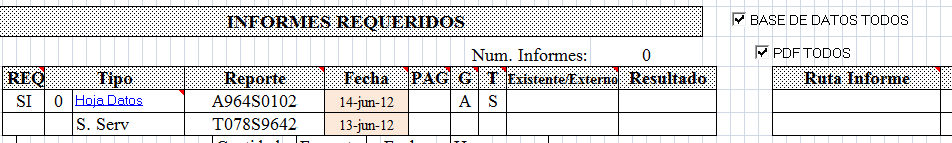

Fig 830 Pantalla inicial de Hoja de Datos

En la parte superior de la hoja se encuentran inmovilizados una serie de botones de Interacción, los cuales permiten realizar una serie de acciones descritas a continuación:

TODOS: Muestra todos los informes disponibles
NINGUNO: Oculta todos los informes disponibles y reinicia contador
INFORMES: muestra una ventana interactiva en donde se pueden ingresar la información general del proyecto, seleccionar el tipo de informe a trabajar, opciones en nombres de archivo
REFRESCAR: Actualiza información de encabezados de informes seleccionados
FORMATO: Ajusta el tamaño, escala, de los informes según parámetros preestablecidos para que así todos los informes tengan el mismo tamaño y ajustes márgenes, ancho de columna (independiente de contenido). Es una de las operaciones más lentas, pero es la forma de estandarizar el tamaño y forma de informes impresos. Una vez formateado un informe, se calcula la cantidad de páginas la cual es colocada en cada hoja del reporte y en el resumen de los informes seleccionados.
REGISTRO INTRANET: Registro en Base de datos de meta información para clasificar informes en la intranet de la empresa. Solo se puede accionar desde ciertos PC. Ver
PDF: creación de archivos físicos en formato PDF (Portable Document Format) en forma automática. Este formato es ideal, porque el tamaño y formato del documento generado no varía si se cambia de impresora y/o de pc donde se trabaja. Es un formato de salida, es decir no se puede editar fácilmente. Ofrece ventajas en cuanto a portabilidad e impresión.
Exportar: Exporta la configuración de un informe (es decir los datos de un encabezado a un archivo tipo XML situado en el mismo directorio que la plantilla.
IMPORTAR: Importa los datos de configuración desde un determinado archivo XML.
ESTADO: Permite seleccionar los estados de un determinado proyecto.

A partir de la versión 200 de la plantilla, los botones de interacción presentes en la hoja Base de datos, se han incorporado a la cinta de opciones del office, la cual se puede acceder desde cualquier hoja.

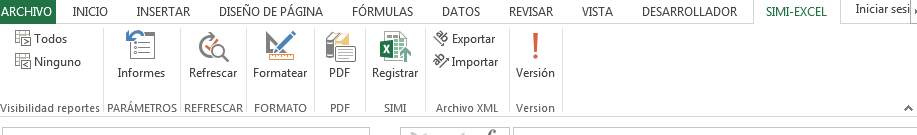

Fig 831 Nueva interfaz para botones de Interacción

Exportar/Importar configuración de “Informes”

En el caso que un determinado proyecto conste de varias visitas, esta opción permite guardar la configuración de la primera plantilla en un archivo con estructura tipo XML denominado “Configuración.xml” en la misma carpeta de la plantilla. En el momento de requerirse una nueva Visita, se carga la plantilla, se graba como libro Excel habilitado para macros (*.xlsm), una vez que el nuevo archivo Excel existe en la carpeta se lee la configuración del primero.

Este comando evitará la reutilización de un archivo Excel por n-esima vez.

Ejemplo:

Se crea un directorio “DEMO”, se agrega de la plantilla un archivo Excel llamado Visita1.xlsm en ella se escribirá el siguiente valor en el campo proyecto “DEMO1”. Con objeto de almacenar la variable en el archivo de configuración se debe presionar el botón exportar. Luego agrega de la plantilla otro archivo Excel llamado Visita2.xlsm. Para poder recibir los valores de la configuración del archivo Visita1.xlsm presione el botón IMPORTAR y la palabra escrita en el archivo inicial estará en el segundo.

Fig 832 elementos en carpeta de un mismo proyecto

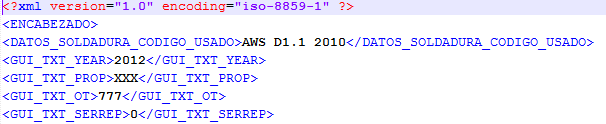

El archivo de configuración tiene una serie de etiquetas encerradas en

Grupos de Información:

En la medida que la información de la hoja de Datos, crece su visualización se hace mas compleja. Por tal razón se ha establecidos Grupos de datos para visualizar.

Estos grupos son

DESCRIPCIÓN GENERAL PROYECTO
INFORMACIÓN ADICIONAL
CONFIGURACIÓN GENERAL
RESUMEN INFORMES GENERADOS

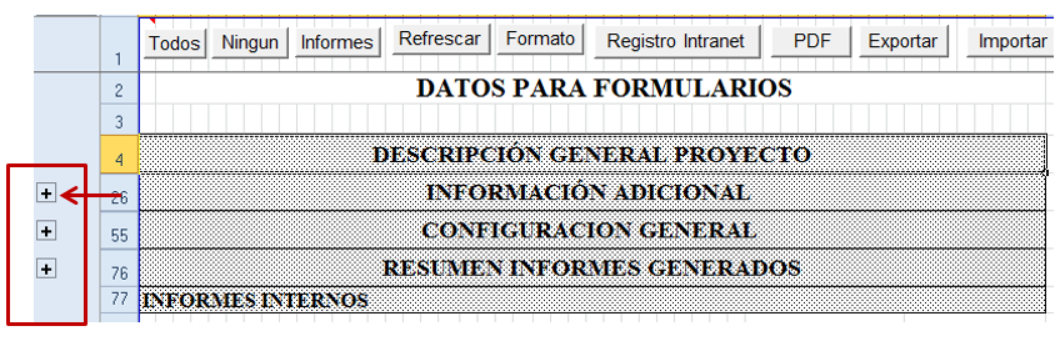

Fig 833 Detalle de Grupos de Información (todos Ocultos)

Estos grupos se activan son el recuadro situado inmediatamente después del texto. Por Ejemplo para querer visualizar la información de Descripción General del proyecto se debe seleccionar el recuadro inmediatamente inferior a este indicado con la flecha (ver Figura Anterior) y este se expandirá tal como se aprecia en la Siguiente Figura, para contraer este grupo de información es preciso seleccionar el botón.

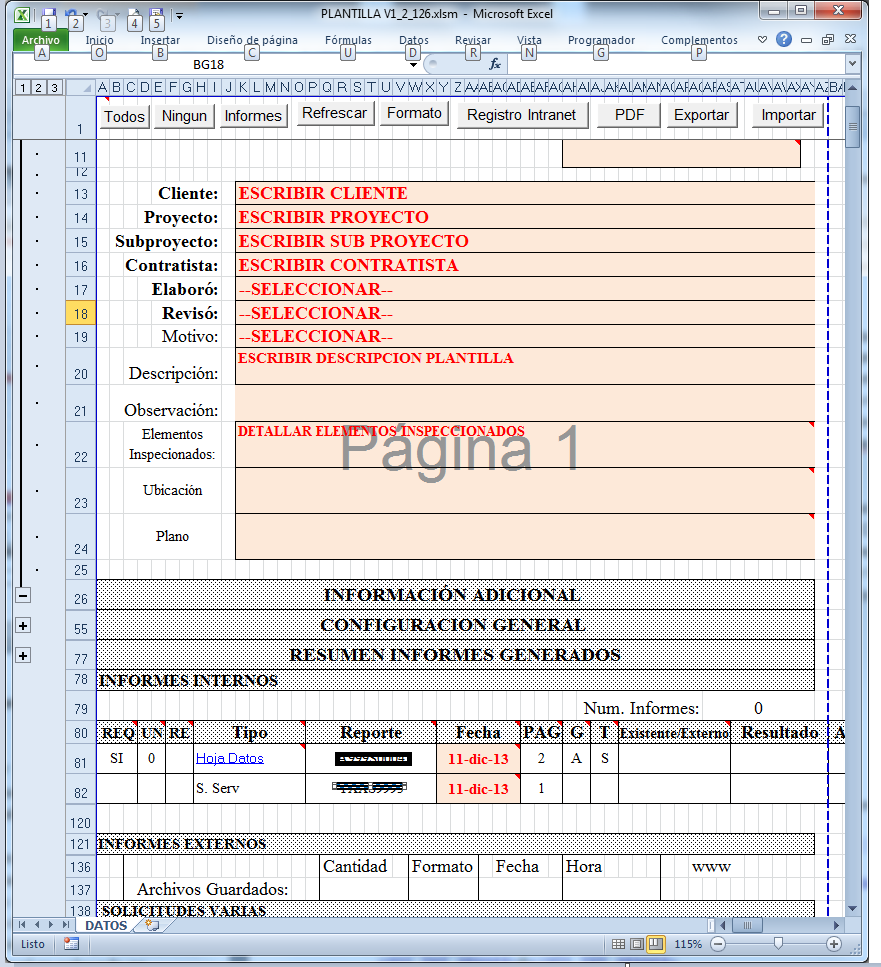

Fig 834 Detalle de Grupos, Descripción General Expandido

Grupo “DESCRIPCIÓN GENERAL PROYECTO”

Este botón contiene información general del proyecto, tales como

Número de Solicitud se Servicio:
Año de Orden/Proyecto de Inspección :
Año del Reporte:
Secuencial:
Revisión:
Idioma:
Código:

Estado de un informe/ Reportes.

Dado que un determinado informe puede tener diversos estados, se crea una opción que permita identificar el estado de un determinado informe/reporte.

Desde la plantilla se pueden definir algunos, dependiendo de su grado de creación y desde e-NDICC se pueden definir otros más relacionados con la parte administrativa, los estados posibles son:

DEFINIDO: Primera instancia, se define número, pero no necesariamente implica que el archivo se haya creado o esté en desarrollo
CREADO : se crea un número, documento antiguo sin trazabilidad
EN DESARROLLLO: Actualmente se está trabajando en él, pero no está completo.
TERMINADO: El inspector ha Terminado de elaborar los informes
REVISADO: El Revisor ha revidado los informes
FACTURADO: El informe se ha incluido en una factura
REMISIONADO: El informe se ha enviado por medio de una remisión
REENVIADO: El informe se ha vuelto a enviar a solicitud del cliente

Ventana Interactiva “Informes”

Si se presiona el botón “INFORMES” de los botones de interacción aparecerá una ventana con una serie de pestañas en donde se agrupa la información en categorías según precedencia de información. Es decir, antes de seleccionar un informe, debo seleccionar la norma que lo rige, porque los informes pre-establecidos pueden cambiar al cambiar la norma.

Si se ha escrito información y se cambia la norma, es probable que se piense que la información se perdió, lo que pasa es que la hoja que se escribió se “oculto” y se hizo visible otra en función de unos parámetros especificados en la matriz dinámica

El uso de la ventana de información es una ventaja con respecto al EXCEL convencional ya que permite usar elementos gráficos (opciones de chequeo, combobox, listas con varios parámetros, cuadros de texto, grupos de textos), etc.) y distribuir mejor la información a representar y controlar mejor los eventos.

Siempre se puede usar el Excel en forma convencional, pero hay que saber en qué casilla se deben almacenar los datos, cosa que por la cantidad de parámetros que se maneja no es fácil. La interfaz gráfica de esta plantilla simplifica notablemente este proceso.

La ventana interactiva de informes, está dividida en una serie de pestañas, las cuales permiten mostrar una serie de informaciones separadas por categorías:

Fig 835 Pestañas de Categorías de Informes

Estas son, en orden de precedencia:

Plantilla: Opciones generales equivalentes a la sección de información general de la plantilla.
Elementos Inspeccionados:
Informes: Permite seleccionar el informe o grupo de informe que se debe elaborar.
Opciones: Permite seccionar diversas opciones o Configuraciónes que afectan la configuración de la plantilla.
Acerca: información general del programa y versión

Pestaña de “Informes” de Ventana Interactiva

En esta pestaña se presentan todos los informes que la plantilla maneja, estos informes se subdividen en

Informes relacionados con PQR: Grupo de informes que permiten realizar un PQR. A diferencia de los informes individuales estos poseen un orden (cada tipo de informe tiene asignado un número) , se selecciona el grupo a la vez y su contenido es específico para procedimientos. Dichos informes son:

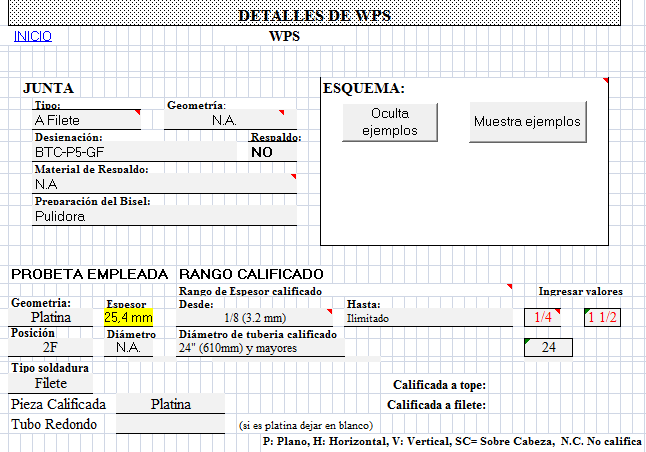

1 WPS Especificación de procedimiento de Soldadura
2 PQR Registro de calificación de procedimiento.
3 VT_WPS Inspección Visual para WPS
4 UT_WPS Inspección Ultrasonido para WPS
5 RT_WPS Inspección Radiográfica para WPS
7 Doblez_WPS Ensayo de doblez para WPS
8 Macro_wps Inspección de Macro ataque para WPS
9 QW Calificación de Soldador

Informes Individuales: Es el conjunto de informes del cual se puede escoger el que se quiera en el orden que se quiera. En la medida que se seleccione un informe un subíndice aumentará (este índice hace que cada número de informe sea único). Dichos informes son

Conectores Doblez Conectores
Doblez Ensayo de doblez
Macro Inspección de Macro ataque
MT Partículas Magnéticas
PT Líquidos penetrantes
RT Inspección Radiográfica
Ruptura Ruptura de Filete
UT Inspección Ultrasonido
UTTHIN Inspección Ultrasonido 5-8 mm
VT Inspección Visual
Genérico I Reporte Genérico I
Genérico II Reporte Genérico II
Comp_Quim Informe análisis de composición química
Dimensión Control Dimensional
Dureza Dureza
Impacto Impacto ( charpy)
PASAMANOS INFORME PRUEBA DE CARGA EN PASAMANOS
Sección ENSAYO DE SECCIÓN (ASME – BRAZING)
Tensión Informe de resultados de Tensión
TORQUE INFORME CHEQUEO APLICACIÓN DE TORQUES
VACIO Informe de Inspección Prueba de Vacío
ESPESOR_LAM Espesor de lámina
AVANCEOBRA Avance de obra
Tipificación Tipificación de La Inspección
QW Calificación de Soldador
QW2 Calificación de Soldador (2º)
QW3 Calificación de Soldador (3º)
QW4 Calificación de Soldador (4º)
QW5 Calificación de Soldador (5º)
QW6 Calificación de Soldador (6º)
QW7 Calificación de Soldador (7º)
QW8 Calificación de Soldador (8º)
QW9 Calificación de Soldador (9º)
QW10 Calificación de Soldador (10º)

En cuanto a Recubrimientos, se tienen los siguientes informes.

ADH Adherencia de Pintura usando Cinta
ADH Adherencia de Pintura pull of
Continuidad Continuidad de Película
ESPESORP Espesor de pintura
ESPESORG Espesor de Galvanizado
VT_Pinturas Inspección Visual Pinturas
VT_Galvanizado Inspección Visual Galvanizados
SUPERFICIE Preparación de Superficie.
CONDAMB Condiciones ambientales

Estos informes se han agrupado para permitir una mejor visualización de estos.

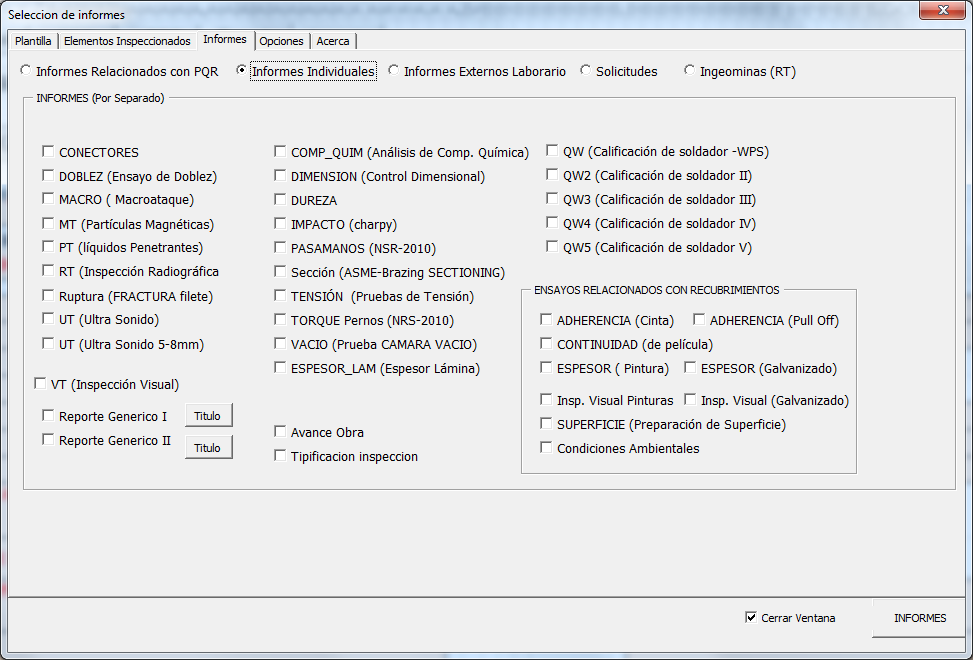

Fig 836 Detalle de Sección Informes - Informes individuales

MATRIZ DINÁMICA

Con objeto de poder determinar que reporte emplear de acuerdo a que norma, se emplea una MATRIZ DINAMICA de informes, tal como se muestra a continuación.

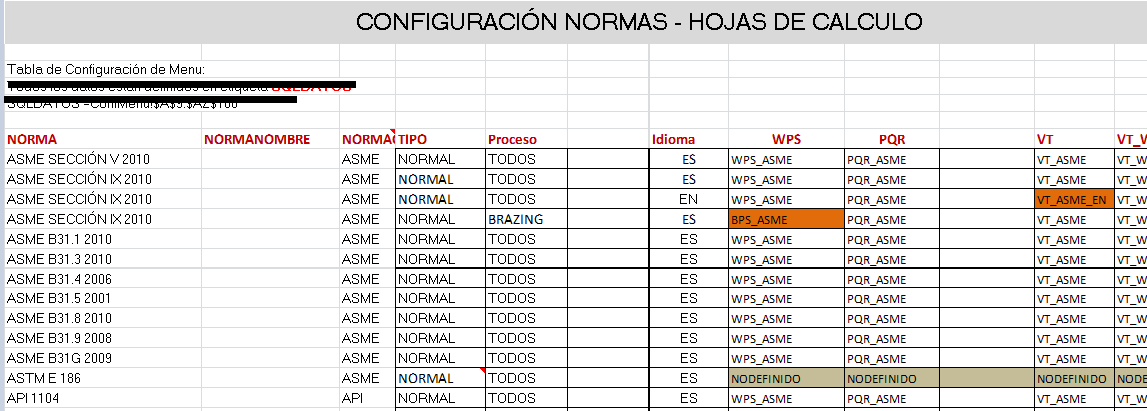

Fig 837 Extracto de Matriz Dinámica de informes Posibles

Esta matriz dinámica permite agregar tantas normas se requiera(fila), las columnas representan el tipo de informe a usar y para agregar uno es necesario realizar programación de las macros.

La combinación de norma e informe dan como resultado el informe a mostrar. Esta combinación permite adicionalmente emplear reportes en varios idiomas

Tabla 1 Combinación de Normas con con hoja Excel

NORMA	PROCESO	IDIOMA	INFORME	HOJA EXCEL
ASME Sección IX	BRAZING	ES	WPS	BPS_ASME
ASME Sección IX	TODOS	ES	WPS	WPS_ASME
AWS D1.1		ES		WPS_AWS
ASTM E 186		ES	VT	NODEFINIDO (*)
ASME Sección IX		ES	VT	VT_ASME
ASME Sección IX		EN	VT	VT_ASME_EN

COMBINACIONES NO POSIBLES

Sin embargo en esta matriz no todas las combinaciones de informes y normas son posibles, algunas no tienen sentido.

Por ejemplo para la norma ASTM E 186 no se tiene definido una hoja para inspección Visual,

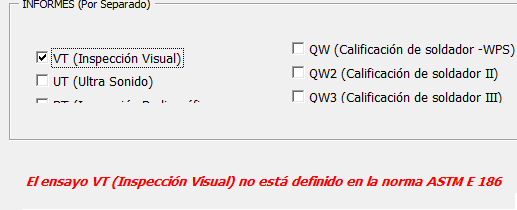

En tal caso se le presenta al usuario una advertencia en color rojo en la ventana de selección de informes, indicando que esa combinación no es posible.

Fig 838 Mensaje de Error por no existir combinación de Norma - Informe

Obs: esta matriz no acepta una nueva columna (tipo de ensayo) en forma automática, ya que hay que modificar la programación para interfaz gráfica y diversas acciones que tiene un determinado informe.

Solicitudes de Ensayos: Formato para realizar una solicitud de Trabajo o Servicio a los proveedores de servicio de la Empresa que derive esta plantilla. Por ejemplo, para realizar un ensayo de tensión hay que hacer una solicitud para mecanizar la pieza a un taller proveedor de servicios y luego otra solicitud para que se realice el ensayo.

Solicitud de Ensayos 1, generalmente empleada para mecanizar probetas.
Solicitud de Ensayos 2, generalmente empleada para realizar ensayos a probetas mecanizadas.
Solicitud de Ensayo 3-5. Para emplear en casos extraordinarios de repetir pruebas y/o probetas.
(posibilidad de crear 5 ensayos distintos por Plantilla)

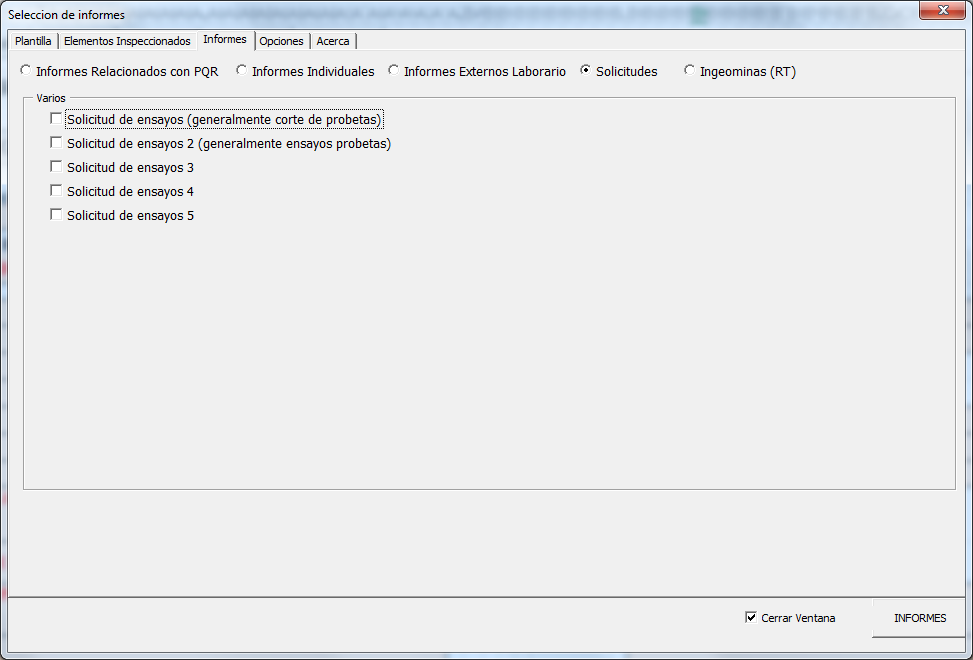

Fig 839 solicitudes externas (remision de mecanizado, ensayos, etc...)

Externos Laboratorio: corresponden a Documentos de instituciones externas, los cuales son complementos a los informes desarrollados por nosotros. Estos informes se incluyen como referencia en la plantilla y luego esta información pasa a ser parte de la clasificación de documentación en la intranet del sistema.

Impacto en zona superior de Soldadura
Impacto en zona central de Soldadura
Análisis de composición química
Análisis de dureza
Prueba de Tensión
Prueba Tensión longitudinal
Análisis Metalográfico
Análisis Macro gráfico
Análisis de Cromatografía
Análisis de Espectroscopia
Análisis de Termo grafía
Análisis de Aceites Lubricantes

Cada uno de estos informes descritos posee una casilla de verificación 🞎 que al seleccionarla “🗹“produce que se muestre una hoja correspondiente al informe a trabajar, se le asigne un número y se agregue un informe al catálogo de informes . La información del catálogo de informes se agregará como parte de los datos de una Orden/Proyecto de Inspección .

Ingeominas (RT): Algunos formatos solicitados por Ingeominas se pueden llenar en forma automática cuando se realizan ensayos de Radiografía

Pestaña de “Opciones” de Ventana Interactiva

En esta pestaña se presentan opciones que el nombre del archivo de los reportes que genera la plantilla. Aparece la opción para agregarle atributos adiciones al nombre del archivo, se tiene:

Nombre de Archivo tiene/no tiene Tipo de Documento: Si el nombre del archivo a generar es TxxIzz al seleccionar esta opción el nombre tendrá el distintitvo WPS por ejemplo si es procedimiento quedando “TxxIzz_WPS”. Esto se muestra en un ejemplo en color rojo.
Nombre de Archivo tiene/no tiene Proceso de Soldadura: Si el nombre del archivo a generar es TxxIzz al seleccionar esta opción el nombre tendrá el distintivo GMAW por ejemplo si el proceso de soldadura de la junta es GMAW, quedando el nombre de archivo en “TxxIzz_GMAW”. Esto se muestra en un ejemplo en color rojo.
Nombre de Archivo tiene/no tiene Posición de Soldadura: Si el nombre del archivo a generar es TxxIzz al seleccionar esta opción el nombre tendrá el distintivo 3F por ejemplo si la posición de la soldadura de la junta es 3F, quedando el nombre de archivo en “TxxIzz_3F”. Esto se muestra en un ejemplo en color rojo.

Si se selecciona más de una opción el nombre del archivo se le van agregando en forma consecutiva siglas de los ítems seleccionados de acuerdo a la configuración del sistema.

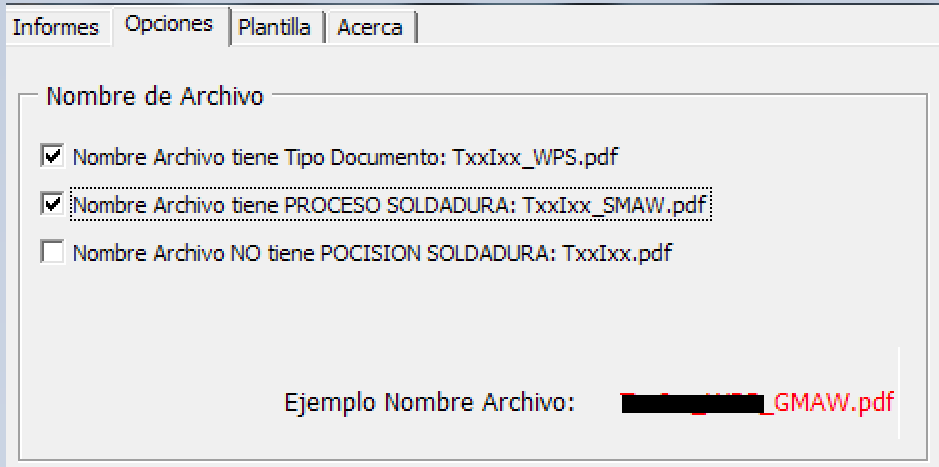

Fig 840 Detalle de opciones de nombres de Archivos de informes

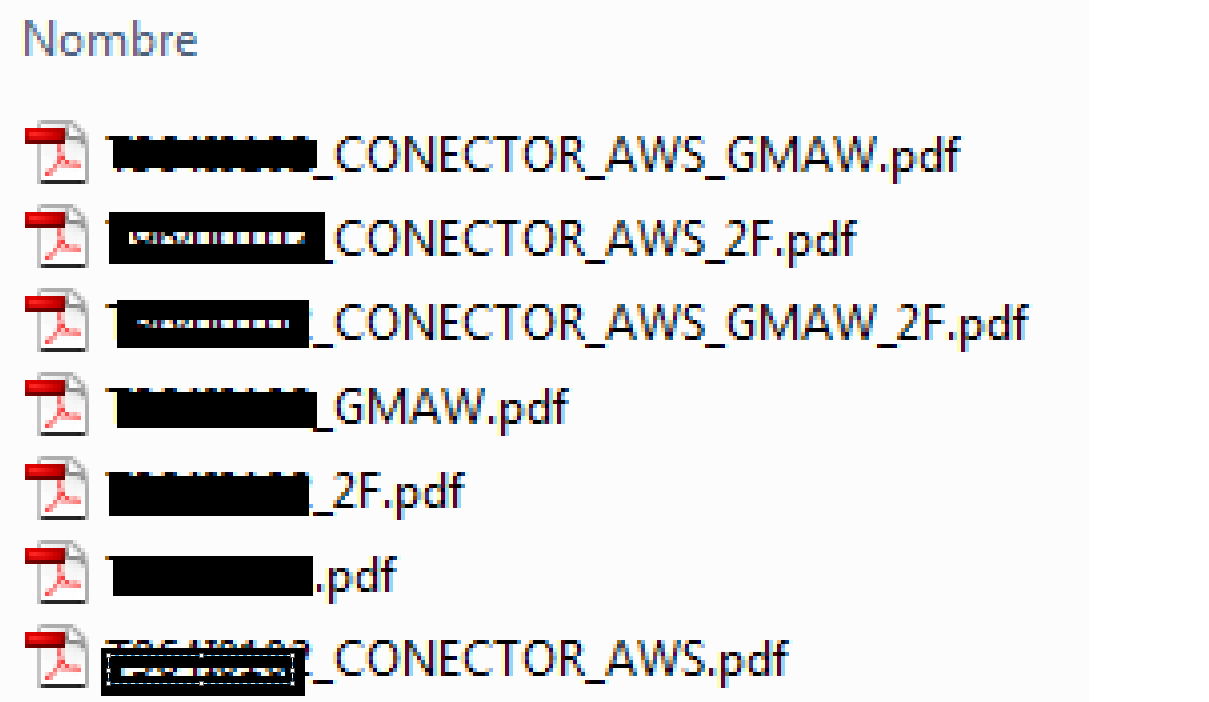

Fig 841 Nombre de archivos generados, dependiendo de las opciones seleccionadas en Figura Anterior (Detalle de opciones de nombres de Archivos de informes)

Obs: una vez creados los archivos e indexado su contenido en la intranet no hay que cambiarles de nombre ni ubicación ya que se perderá la relación con el sistema e-NDICC.

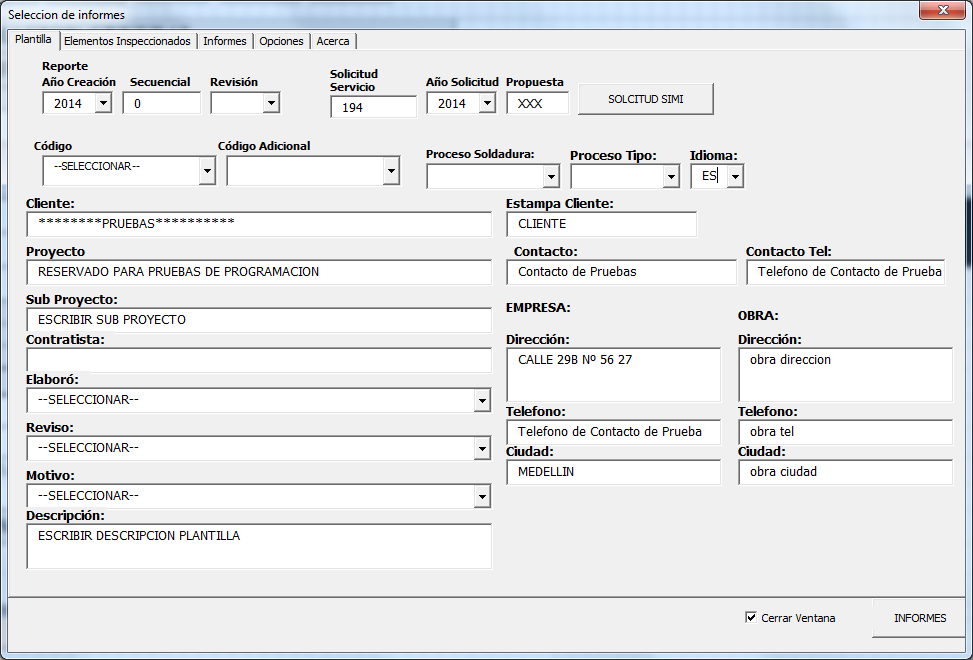

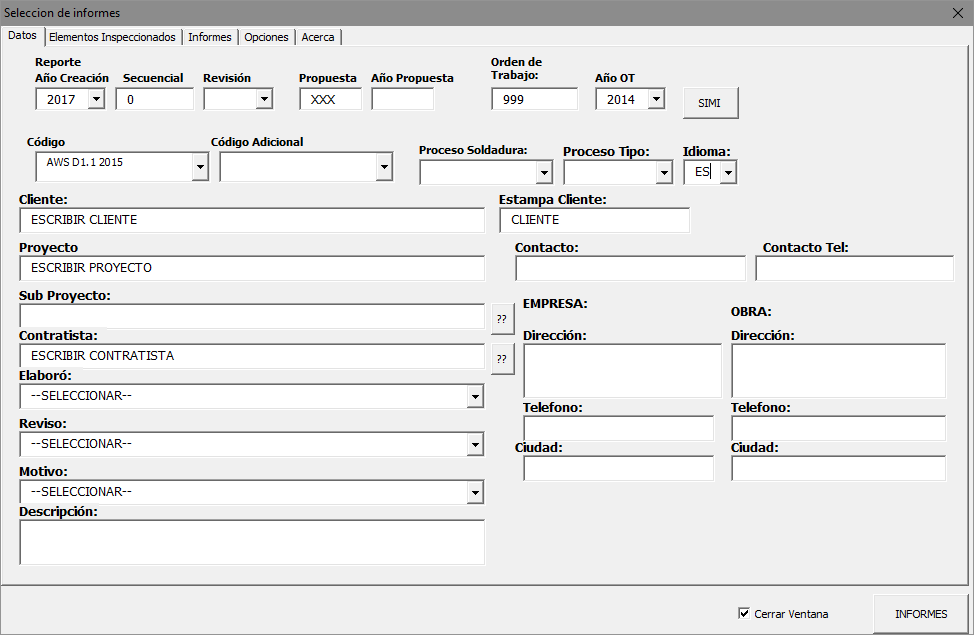

Pestaña de “Plantilla” de Ventana Interactiva

En esta pestaña se presentan la información general del grupo de informes que se van a generar, el escribir en esta ventana producirá que se guarden los datos en forma automática en la zona de información general de la hoja de datos.

Se ha programado la plantilla de tal manera que si se genera un cambio en la pestaña plantilla de la ventana interactiva se refleje automáticamente en la zona de información general de la hoja de datos y vice y versa.

La información contenida en esta pestaña es la siguiente:

Año Año del informe, este valor se emplea también para sincronizarlo con la carpeta de inicio de los informes (donde residen físicamente los archivos). No es necesario escribir el valor, este se selecciona de una lista desplegable.

Propuesta: Consecutivo de propuestas, consta de 3 números, si por alguna razón no se tiene Solicitud, se debe rellenar con “XXX”, se emplea en la formación del número de Orden/Proyecto de Inspección .

Número OT Consecutivo de Orden/Proyecto de Inspección , consta de 3 números, es emplea en la formación del consecutivo único de informes.

Secuencial número que sirve para la formación del identificador del secuencial inicial que tendrá la plantilla y por ende el grupo de informes de esta plantilla. Por ejemplo Si ya se han realizado dos visitas anteriores y se han hecho 15 informes, el siguiente número consecutivo de los informes debe ser 16 del informe. Se establece el secuencial 15 y el primer informe de la plantilla será 15+1 = 16 y así sucesivamente.

Revisión Permite un control de las revisiones y/o modificaciones que pueda tener una serie de informes. Por ejemplo si en la realización de una solicitud inicial se pide un nombre de proyecto y luego el cliente exige que se le cambie, para no crear inconsistencia con los datos se crea una revisión de el/los informes iniciales. Al consecutivo de cada informe se agregará “-rev (número revisión)” y se mantendrá la relación entre informes. (Infoxx 🡪 Infoxx-rev1).

Relleno Junto al número de cada informe, en la medida que se seleccionan existe una columna denominada relleno. Esta tiene como por objeto permitir la inclusión de un determinado informe en una secuencia de informes ya generados. Se emplean letras Mayúsculas para asignar el código del relleno del informe.

Código Específica el código empleado en los informes. En la medida que un informe tenga diferencias de contenido y/o estructura al seleccionar un determinado código el sistema escogerá la hoja apropiada al código empleado.

Idioma Algunos informes están disponibles en más de un idioma, en la medida que se cambie de idioma, el sistema escogerá el informe en el idioma adecuado. Se emplean las siglas internacionales “ES” para castellano y “EN” inglés.

Proceso Indica el proceso de soldadura que se está empleando en dicha plantilla.

Proc. Tipo Indica el Tipo de proceso de soldadura que se está empleando en dicha plantilla.

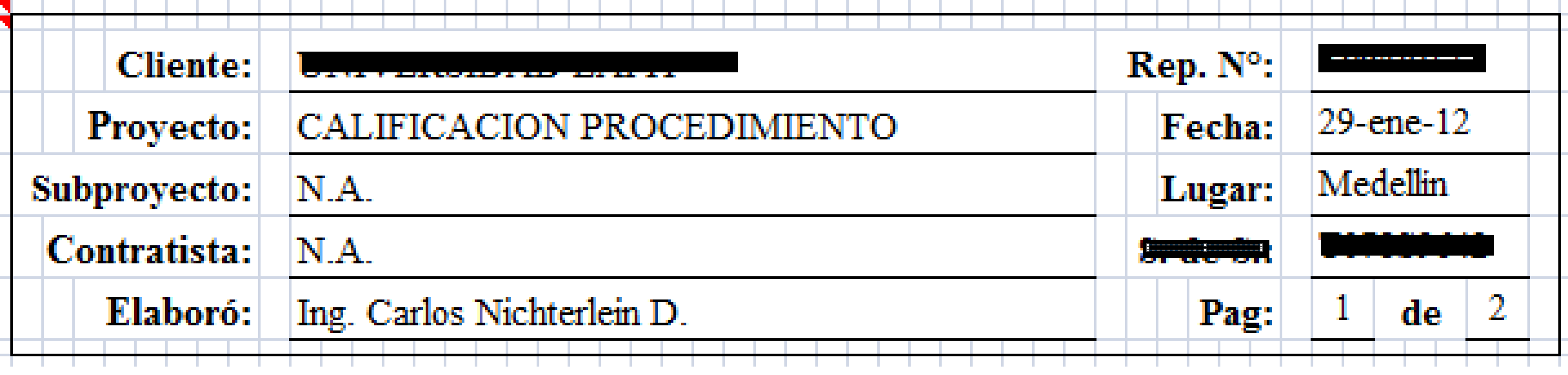

A continuación se pregunta por datos que son parte del encabezado de cada informe:

Cliente Nombre del Cliente, según se especifica en Orden/Proyecto de Inspección .

Proyecto Nombre del Proyecto, según se especifica en Orden/Proyecto de Inspección .

SubProyecto Nombre del SubProyecto, según se especifica en Orden/Proyecto de Inspección .

Contratista Nombre del Contratista, según se especifica en Orden/Proyecto de Inspección .

Elaboró Nombre de la persona que Elaboró el informe. Su valor se escoge de la lista de inspectores registrados en el sistema

Revisó Nombre de la persona que Revisó el informe. Su valor se escoge de la lista de inspectores registrados en el sistema

Estampa Nombre de la estampa Estampa, del cliente Servicio.

Fig 842 Detalle del encabezado un determinado informe

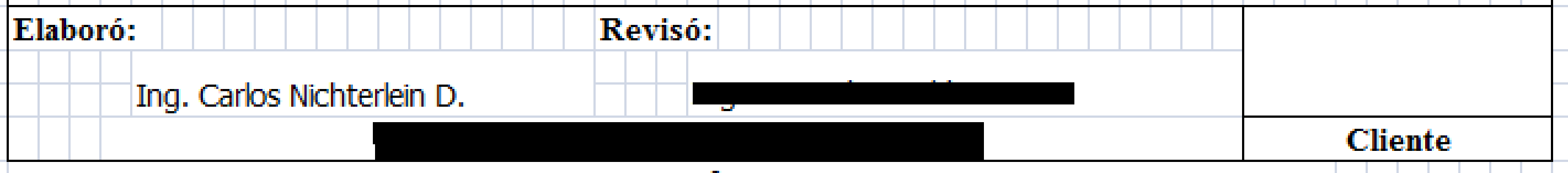

Los valores de Elaboró, Revisó y estampa aparecen en la parte inferior de cada informe

Fig 843 Detalle de Pie de Página de un determinado informe

En el proceso de REFRESCAR anteriormente descrito los valores de los formularios se actualizarán en cada informe de una determinada plantilla, excepto por los valores de Fecha y Lugar, los cuales se deben escribir independientemente en cada reporte puesto que son específicos a cada Reporte.

REFRESCAR tomará los valores de Fecha y Número de Páginas y los insertará en el catálogo de Informes y luego esta información se agregará a la base de datos de la intranet.

Aparecen unos términos propios de la plantilla que se deben agregar

Motivo Seleccionar el motivo de esta plantilla. Existen valores predefinidos:

Inspección: Reportes generados son debido a una visita/inspección
Reportes: Reportes generados no necesitan visita/inspección
Solicitud: Asociado a realizar una Orden/Proyecto de Inspección a externos
Calificación Procedimiento: Grupo de reportes, que involucran una calificación de procedimiento. Al seleccionar esta opción se guardan datos adicionales en e-NDICC que permiten visualizar la calificación del procedimiento
Calificación de Soldadores: Grupo de reportes, que involucran una calificación de soldador. Al seleccionar esta opción se guardan datos adicionales en e-NDICC que permiten visualizar agregar al soldador a una lista de soldadores.
Otro: Motivo no definido aún

Descripción Breve descripción de la plantilla para distinguirla en caso de que existan varias plantillas por Orden/Proyecto de Inspección , dependiendo del motivo puede ser numero de PQR, día de visita etc.

Observación Permite agregar algún comentario de la plantilla.

Fig 844 Detalle de la pestaña Plantilla de la Ventana interactiva

Fig 845 Detalle de una determinada Orden/Proyecto de Inspección en intranet

Pestaña “Acerca de” de Ventana Interactiva

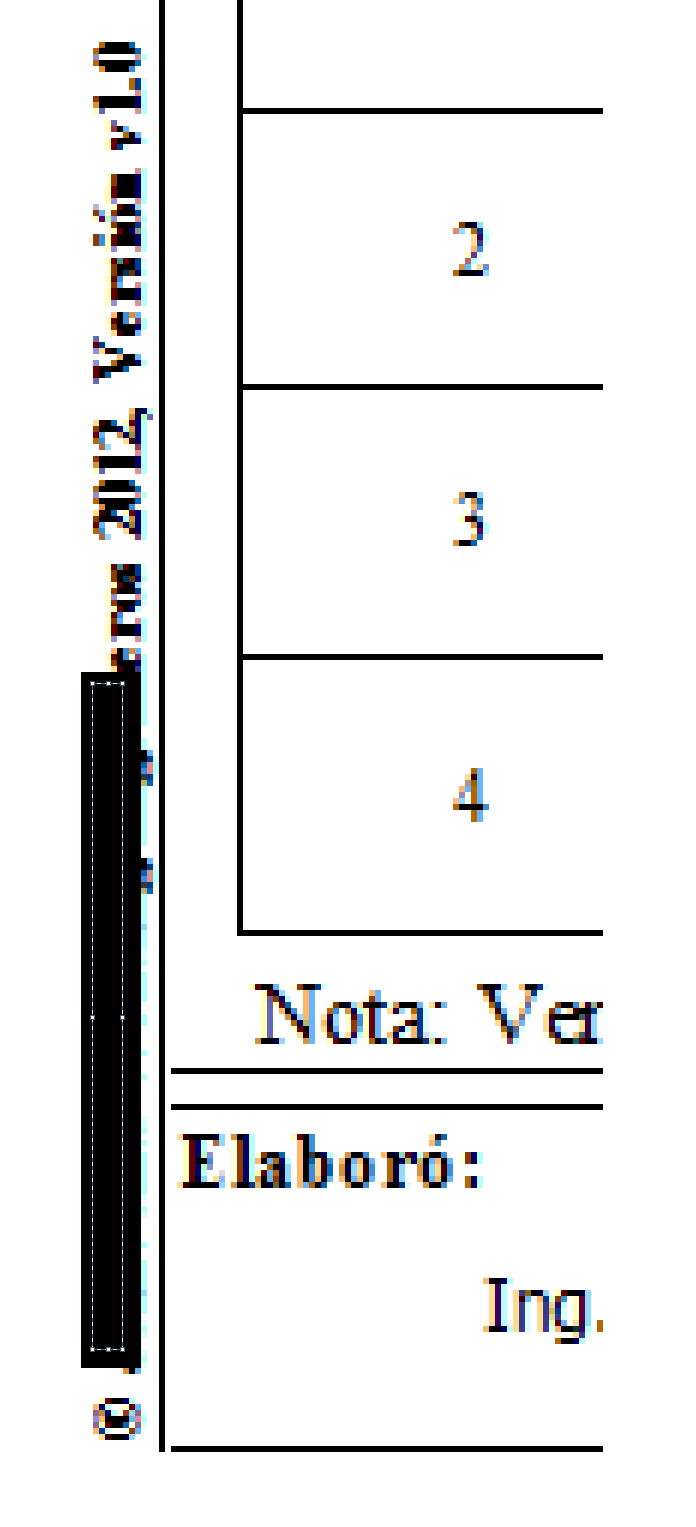

En esta pestaña se presenta básicamente una breve descripción de la plantilla y la versión de la plantilla. Como una forma de controlar las versiones de plantilla, automáticamente se escribirá en el costado izquierdo inferior de la primera página, el siguiente Texto “© xx 2012, Versión v1.0” , este valor está establecido como por programa de acuerdo a la versión y año de la plantilla.

Fig 846 Detalle de parte inferior de cada informe

El Botón “INFORMES” situado en la parte inferior derecho hace que la ventana interactiva se oculte y tenga acceso a la información de la hoja de datos y respectivos informes.

Si no se ha seleccionado ningún tipo de informe, en la parte inferior de la hoja de datos, el catálogo de informes, contendrá 2 entradas

Hoja de datos (documento plantilla)
Orden/Proyecto de Inspección s

Ambos poseen un número único que las identifica tal como se indica en la siguiente figura.

Fig 847 Detalle de Catalogo de informes sin informe seleccionados

La tabla posee las siguientes columnas

REQ Se selecciona si se requiere o no el informe (especialmente útil si no se emplea ventana interactiva

Contador Número único que influye en el Numero que tendrá cada Informe

Tipo Breve descripción del tipo de informe empleado

Reporte Número único del informe

Fecha Fecha en que se realizo el informe

PAG Número de páginas que posee dicho informe

Existente En caso de referenciar un informe externo, se deberá colocar el nombre de informe externo. En caso de que se escriba un valor en este campo, el sistema le preguntará la ruta de donde está dicho en informe y el valor de la ruta se escribirá en la celda de ruta de informe. En caso de que no exista informe se presiona cancelar y en la celda de ruta del informe se escribirá “N.A.”

Ruta informe Dependiendo de si se ha referenciado un informe externo se escribirá la ruta de este o en su defecto (si no se dispone del documento) se escribirá “N.A.”

BD Todos Casilla de Verificación que permite Seleccionar la opción de guardar en base de datos todos/ninguno de los reportes. Actualmente esta opción no esta activa

PDF Todos Casilla de Verificación que permite Seleccionar la opción de guardar informes datos en formato PDF todos/ninguno de los reportes seleccionados o aquellos que estén seleccionados.

Elaboró En caso de que un determinado informe sea elaborado por una persona distinta que el que creó la plantilla. Esta casilla permite seleccionar el nombre del Inspector que elaboró ese informe. Esta opción afectará solamente el informe en cuestión.

Revisó En caso de que un determinado informe sea revisado/calificado por una persona distinta que el que creó la plantilla . Esta casilla permite seleccionar el nombre del Inspector que elaboró ese informe. Esta opción afectará solamente el informe en cuestión.

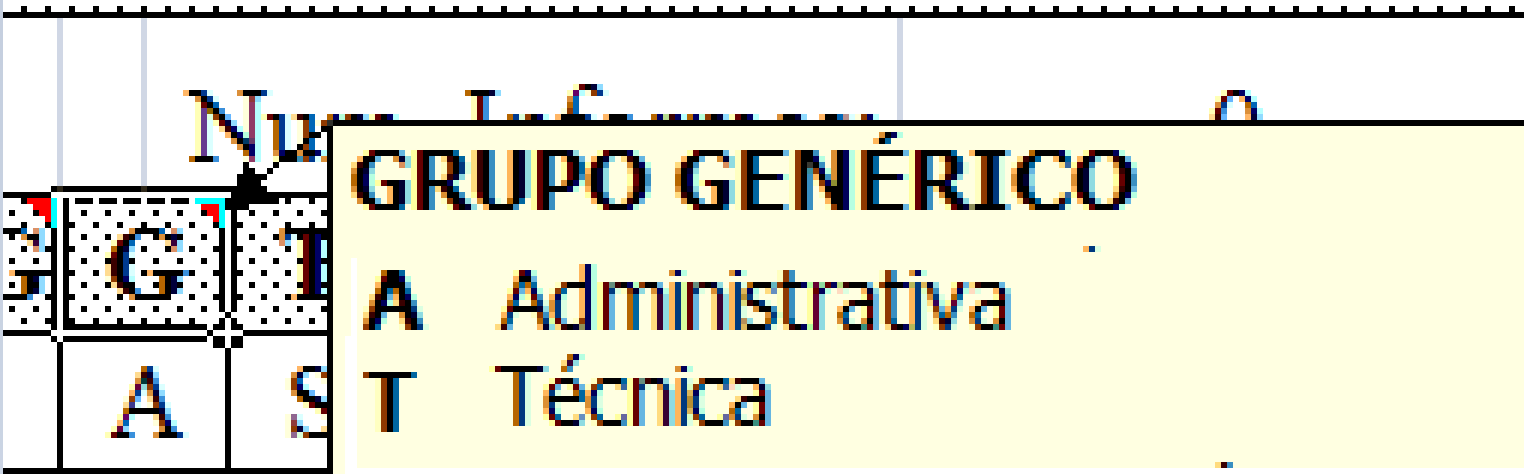

Tal como se aprecia en la imagen anterior, la celda G posee un triangulo rojo en su borde superior derecho “” esta es una opción que ofrece EXCEL para agregar un comentario o detalle de esta celda, en aquellas celdas que se aprecie esto. Se podrá ver una ventana emergente con detalle de esta celda, facilitando al usuario el acceso a comentarios y búsqueda de información adicional.

Fig 848 Detalle de comentario de celdas empleadas en plantilla

En la hoja de datos a continuación se muestran algunos datos generales que se pueden seleccionar

Proceso Indica el proceso de soldadura que se está empleando en dicha plantilla.

Proc. Tipo Indica el Tipo de proceso de soldadura que se está empleando en dicha plantilla.

Material Base Dependiendo de la norma seleccionada aparecerán opciones que se ajustan a la selección del código usado

Datos Generales

Detalle de Descripción de Material Base

En el caso de que se seleccione la norma AWS, se tiene que la descripción del metal base es la siguiente

En el caso de que se seleccione la norma ASME, se tiene que la descripción del metal base es la siguiente

En el caso de la selección de metales Base, para el caso del AWS, esta está incluida en la base de datos de la plantilla. Para tal efecto se selecciona primero el Grupo (aparece lista desplegable con grupos posibles) y la lista de especificación de tipo y grado del metal se cambiará en función del grupo seleccionado. Si por alguna razón hay que usar otro Valor al que aparece en la lista, y debido al hecho de que Excel no permite seleccionar otro valor que no esté en la lista, se recurre al botón derecho situado al lado derecho de la con signo de interrogación. Al presionarlo aparece una ventana que permite ingresar un valor diferente al de la lista.

Los valores de Espesores y diámetros no deben ser editados en esas celdas directamente ya que dicha celda contiene valor numérico y su unidad. Se debe seleccionar al costado las casillas respectivas de Unidad y valor al costado izquierdo

Fig 849 Detalle de los campos de Espesor y Diámetros

En general aquellas celdas con fondo en tono de Gris claro son celdas que es información activa pero que se calcula en otra parte (hay una fórmula). En el caso de las celdas con fondo color pastel claro, son los lugares donde se debe ingresar la información. En este caso, por ejemplo para el espesor se ingresa el valor y unidad en celdas separadas.

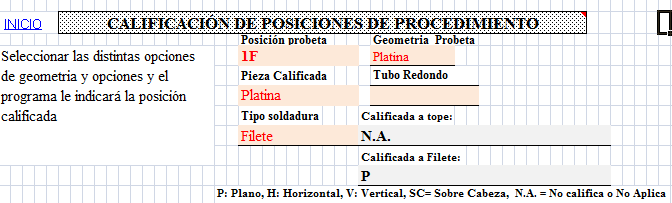

Detalle de Calificación de posiciones de Procedimiento

Para calcular las posiciones calificadas admisibles, es necesario seleccionar el valor adecuado de los diversos campos con fondo color pastel claro. Esto permitirá calcular las posiciones calificadas a tope mediante una función programada en el sistema.

Estos valores son ingresados automáticamente en los informes de especificación de procedimiento de soldadura y de Registro de calificación de procedimiento. Actualmente está implementada solamente para el uso de la norma AWS D1.1-2010 (de acuerdo a los valores especificados en Tabla 4.1)

Fig 850 Detalle de Posición de procedimiento

Datos Adicionales de opción de Procedimiento de Soldadura en hoja datos

En el caso de que se seleccione la opción especificación de procedimiento de soldadura, aparecerá el detalle de la hoa de datos para este tipo de ensayos.

En esta se especifica el tipo de junta usada, probeta empleada y rangos calificados.

Fig 851 Detalle de la Opción calificación de procedimiento en Hoja Datos

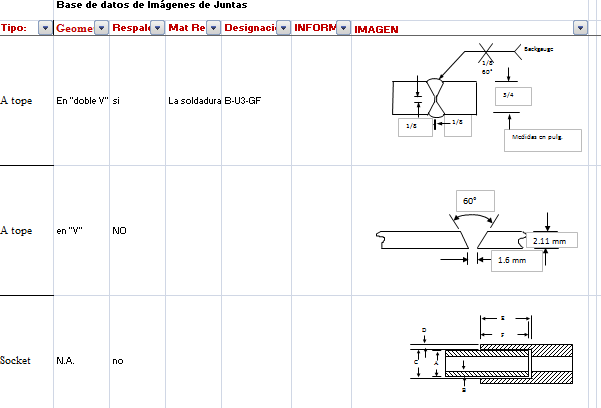

En el caso del recuadro de Esquema de la junta, se incluyen 2 botones, Ocular y mostrar ejemplos. El presionar Mostrar ejemplos produce que se muestre la hoja “JUNTAS” con una base de datos de esquemas ya diseñados, esto permite seleccionar esquemas ya existentes.

Se puede filtrar por los siguientes criterios

TIPO Tipo de junta

Geometría Descripción de la Geometría

Respaldo Se especifica si se emplea material de respaldo

Mat Respaldo En caso de existir material de respaldo se especifica cual es

Designación Nombre de la junta según AWS

Información Archivo donde se ha empleado esta imagen

Imagen

Fig 852 Detalle de Base de datos de Esquemas para Procedimiento y calificación de procedimientos

Fig 853 Detalle de la Opción calificación de procedimiento en Hoja Datos (continuación)

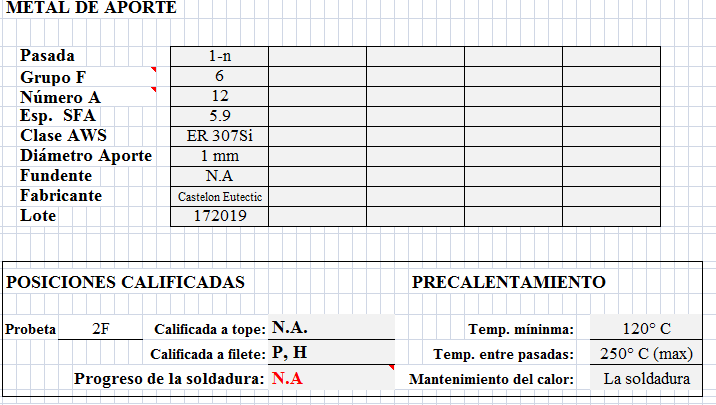

Adicionalmente se presenta información de Metal de Aporte, posiciones calificadas, pre calentamiento. En base a la posición seleccionada en Detalle de Calificación de posiciones de Procedimiento) se agregan las posiciones calificadas de tope y filete.
