e-NDICC / Reportes asociados/Naturaleza de Reportes/ Reportes para Completar/ Tipo Inspección


En el sistema e-NDICC se refiere a un reporte con naturaleza de tipo Inspección (I), cuando este posee las siguientes características

oTodo el reporte representa una técnica de inspección

oEn el se realiza una inspección a uno o varios Elementos (el reporte cambia de tamaño de acuerdo a la cantidad de elementos inspeccionados

oLa inspección como tal se representa en una tabla (recuadro en rojo de imagen).Posee un número definido de atributos

▪Nombre del elemento (mandatorio)

▪Atributos del elemento (opcional, depende del reporte) como localización, forma etc..

▪Atributos de la inspección, tales como indicaciones, calificación (mandatorio), observaciones

oTodos los elementos inspeccionados serán evaluados por el mismo código de inspección (pueden haber varios pero complementando el primero)

oPosee una cierta estructura en

▪Encabezado , generalmente Logo de empresa, título, nobre reporte, técnica, detalles de inspección

▪Pie de página, generalmente nombre y cargo de las personas que elaboraron, revisaron y aprobaron el reporte

oOpcionalmente puede tener una tabla o espacio que permita ingresar información específica de la inspección

oOpcionalmente puede contener un espacio para diagramas, bosquejos e imágenes


Un ejemplo de este tipo de reporte se muestra en la imagen a continuación

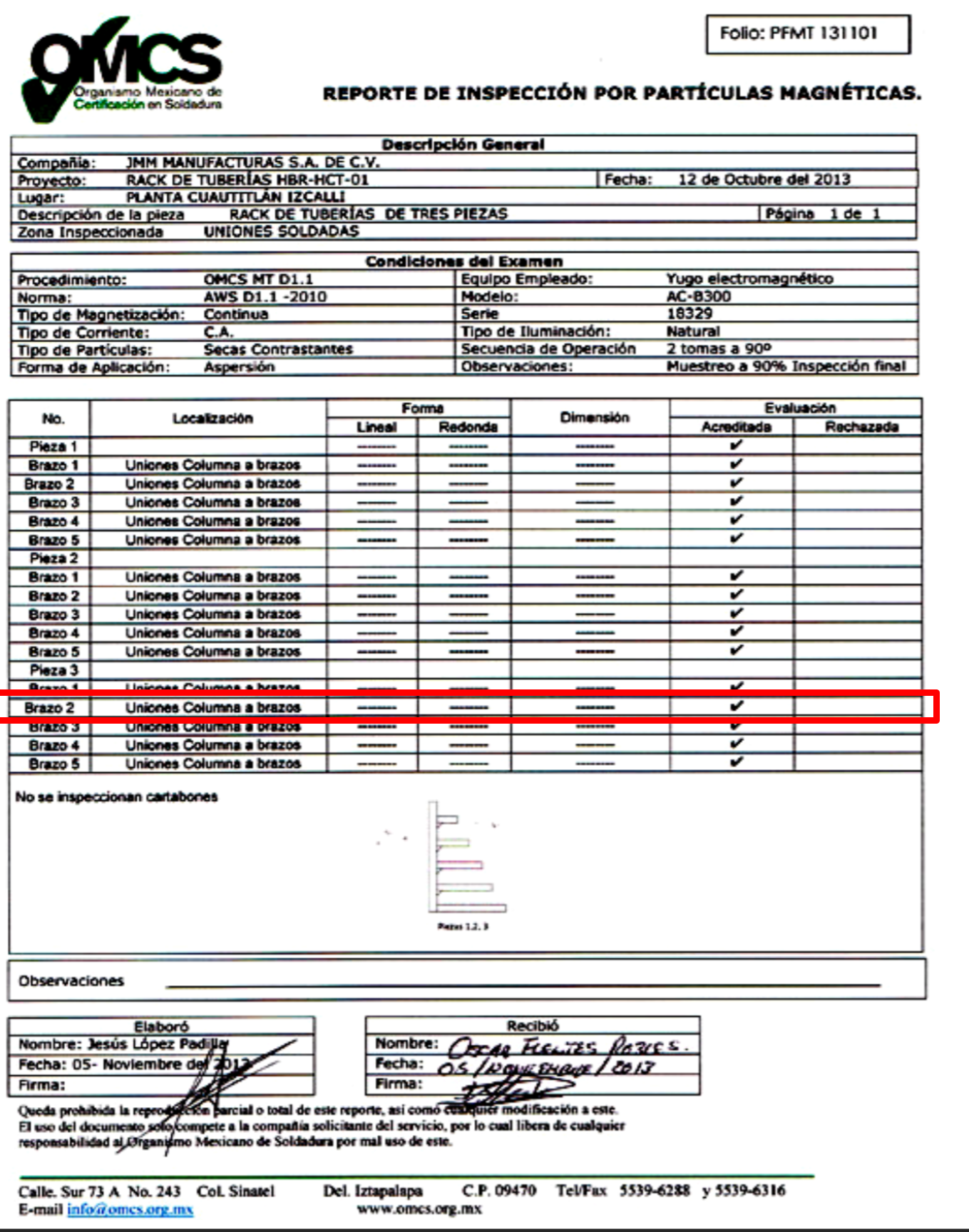

Fig 892 Formato típico de reporte tipo Inspección (fuente: https://docplayer.es/docview/39/19073323/#file=/storage/39/19073323/19073323.pdf)




En general se puede afirmar lo siguiente de este tipo de reportes:

oSon empleados comúnmente en inspecciones tipo END.

oSu estructura es conocida y no varia

oSu extensión varia mucho en proporción a la cantidad de elementos inspeccionados que se realice.


Dado que su estructura es conocida su contenido se ha modelado en bases de datos. Esto permite entre otras cosas realizar distintos tipos de actividades y análisis, tales como

oTrazabilidad

oanálisis de tiempos

oanálisis de reprocesos

oseguimiento desempeño de soldadores de acuerdo a resultados de calificación de sus uniones soldadas.




La Empresa que realiza inspecciones dispondrá de una serie de Formatos o Plantillas que describen la inspección, los cuales ya incluyen una cierta estructura ( ver Estructura de Reporte) y layout.

El inspector de acuerdo a la inspección que realizará, debe escoger la Plantilla y completarla.

El Inspector observará un determinado elemento y de a un procedimiento de inspección que posee la empresa de acuerdo al código realiza la inspección procederá

•Seleccionar el Reporte

•rellenar unos campos en encabezado (elaboró, fecha confección informe, secuencial o identificación de reporte)

•En el contenido es donde el inspector emplea más tiempo, a saber.

oOpciones específicas de la inspección , Es decir, se intenta responder a Qué métodos, qué consideraciones, qué opciones se emplearon. Esto generalmente se puede hacer en una tabla en donde se responda SI/NO

oDescripción de elementos inspeccionados (en general, lugar donde hizo inspección, etc)

oListado de elementos inspeccionados con su evaluación, generalmente se emplea una lista con numero variable de columnas (de acuerdo a tipo de inspección y naturaleza del elemento inspeccionado), indicaciones presentadas, observaciones y calificación. En e-NDICC la visualización de las columnas se puede ajustar en configuración de cada orden, ya que por ejemplo la visualización de atributos para un tubo de acero puede ser totalmente distinta que la visualización para vigas de acero o para un elemento de concreto. Más información en Visualización de Columnas

oRegistro Fotográfico, Registro de fotos con referencia y observaciones. En e-NDICC, la visualización de imágenes, imágenes por fila se puede ajustar al emplear los ajustes de un Reporte Express

•En el pie de Reporte se incluye si se requiere un listado con los códigos de indicaciones y códigos de las validaciones,



Solución e-NDICC

El Sistema e-NDICC, trabaja con plantillas de Office potenciadas con macros, capaces de sincronizarse con sistema e-NDICC. En el caso de EXCEL, se dispone de una plantilla con múltiples opciones . Ver más detalles Plantilla EXCEL


Si bien es cierto, este tipo de reportes se encuentra generalizado en las inspecciones posee una serie de Características, Ventajas y Desventajas que demuestran que solo este tipo de reportes es imposible mantener un control Total de las inspecciones, ya que es necesario realizar manualmente muchas actividades para llevar el control, lo cual consume mucho tiempo y existen posibilidades de falla.


Este tipo de reporte esta generalizado en la inspección de calidad de estructuras y componentes.


CARACTERISTICAS

•Informe estructurado, fácil de realizar, evaluar y leer

•Orientado a visitas


VENTAJAS

•Permite acelerar el proceso de inspección ya que siempre se inspecciona lo mismo de algo.

DESVENTAJAS

•Informe orientado a la visita, de un determinado elemento y una determinada inspección. Si por alguna razón la inspección no es satisfactoria se debe confeccionar otro reporte

•Un reporte No es concluyente para poder liberar un Elemento. Es necesario un trabajo adicional para poder determinar ésto. Ver informes Derivados
