EMPRESAS VIRTUALES/ MENU ACCESO A USUARIO /MENU DESPLEGABLE PARA ORDEN ESPECÍFICA/ ELEMENTO/TIPIFICACIÓN DE ELEMENTOS


Al seleccionar esta opción se obtendrá un listado de TIPIFICACIÓN DE ELEMENTOS que este proyecto de inspección posee, tal como se muestra en la siguiente imagen.

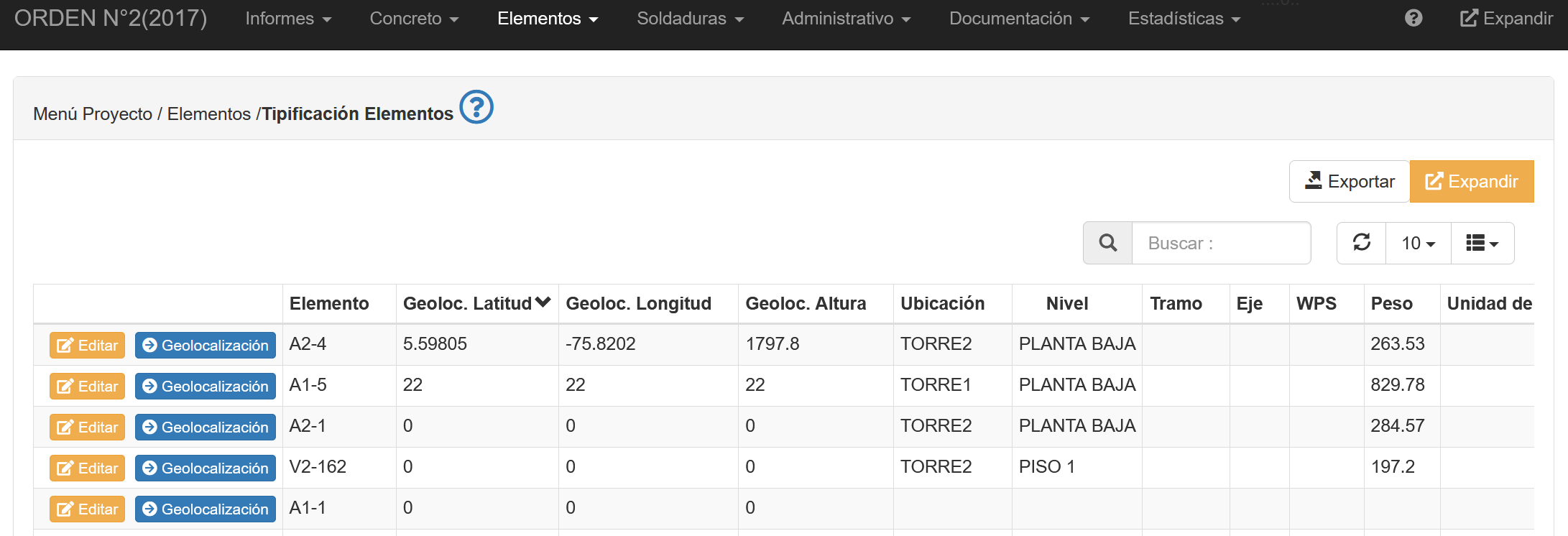

Fig 341 Extracto de Pantalla mostrando listado de elementos definidos en el proyecto y sus respectivos atributos.


El sistema e-NDICC permite definir atributos específicos de un elemento una sola vez a través de esta opción. Para ello es posible cargarlos una vez en el sistema y activar esta opción.

Al trabajar en una Orden de inspección el sistema verifica si el elemento hace parte de la Tipificación o no. Si no está es agregado en la lista pero obviamente no presentará todos los atributos que pueda tener.

Se ha empleado el concepto de TIPIFICACIÓN DE ELEMENTOS a la posibilidad de almacenar en una lista todas codificaciones de elementos que contiene el proyecto de inspección junto a sus atributos intrínsecos.

Ya es un hecho, que los software empleados para calcular estructuras y/o modelar Sistemas, poseen la capacidad de elaborar una lista de materiales (BOM Bill of materials) de todos los elementos empleados. El sistema se encarga de darle una identificación única.

Por lo que cuando se realice la inspección se puede emplear esta designación y acelerar el proceso de inspección, evitar errores y permitir que diversas personas que participan en el proceso de construcción/inspección de la obra no tengan conflictos de entender.

Junto a entregar planos, la empresa que diseña puede entregar un listado de los elementos a inspeccionar con un numero variable de Atributos. Los cuales de acuerdo al alcance de la Orden de trabajo mostrarán diversos atributos.

Para poder acomodar los tipos de atributos de acuerdo a la orden de Trabajo se selecciona en Configuración los atributos que son relevantes para la orden de trabajo respectiva (Ver más detalles Configuración, Visualización de Columnas)

De de esta manera por ejemplo se podrá seleccionar diversos atributos específicos de una orden de Trabajo. Así se tiene, que si se trata de un proyecto asociado a;

oTuberías de Acero, es lógico pensar que se tengan atributos tales como Elemento, Diámetros, Espesores, Tramos entre otros.

oPerfiles, es lógico pensar que se manejen atributos tales como Elemento, Ubicación, Nivel, Peso entre otros.

oMáquinas/Equipo/Sistema, es lógico pensar que se manejen atributos tales como Elemento, N° Serie, Sistema, Sub sistema, etc..



Por la gran cantidad de elementos y atributos que puede tener esta lista, es aconsejable no editar directamente en la web sino que emplear un formato de importación de datos, ver Plantilla para Tipificación de Elementos en Plantilla de Ingreso de Datos


Dependiendo del Avance de la inspección, en un determinado momento no todos los Elementos tipificados habrán sido inspeccionados.



Un elemento inspeccionado puede tener varios atributos por lo que se habla de una tipificación del elemento Inspeccionado.


Dependiendo de la información que entregue el cliente, se puede tener varios casos

oPlanos no identifican elemento como tal, no se entrega información del elemento de manera explicita. Para tal efecto se puede emplear un sistema de coordenadas dado por los ejes de la obra

oPlanos suministrados entregan Identificación del elemento, Sistemas modernos de Diseño permiten numerar todos los elementos involucrados. Por tal razón es aconsejable emplear dicha información.

oPlanos suministrados entregan información adicional del elemento,Documentación entregada, asocia otros atributos los cuales pueden ser exigidos en momento de presentar reporte.



Es importante resaltar que la cantidad de atributos de un elemento a emplear dependerá de la familia de inspección y del grado de información disponible.

Por ejemplo los atributos para inspeccionar elementos de acero poseen una serie de atributos que en concreto no se presentan.


El algunos momentos es importante registrar donde está situado (ubicación geográfica) el elemento inspeccionado Para tal efecto se puede puede usar características de Geolocalización



Diccionario de datos (mapa de variables)


Es posible acceder a la información de la tipificación en los reportes a través del empleo del diccionario de datos o mapa de variables.

Un listado de las variables se encuentra en Catálogo de Variables de Reportes
