PLANTILLAS / PLANTILLAS PARA REPORTES WEB


Esta solución se plantea para poder ofrecer una solución complementaria a las plantillas de los reportes. ver Plantillas de Reportes. En términos prácticos es el camino opuesto a la plantillas, ya que emplea la información disponible en la web para llenar el formato. Hay que destacar que solo genera el reporte con los datos y no hay fotos.


Se emplea una plantilla de para reportes web de una inspección determinada, para darle una forma definitiva al reporte cuyos datos se generan de una inspección empleando dispositivos móviles.






El sistema e-NDICC permite utilizar una plantilla específica para cada tipo de Reporte de inspecciones que se desee realizar en el formato EXCEL propio de la empresa.


El documento plantilla de referencia de EXCEL para la Reportes Web es un documento tipo esqueleto que contiene Variables.

El documento plantilla de referencia debe estar en una carpeta especial que el sistema referencia.


El nombre de los documentos de plantilla y los generados se definen en la tabla de configuración (Configuración/Variables de Sistema)

Las variables asociadas a las Plantillas de Factura son las siguientes, están clasificadas en el grupo PLANTILLASWEB, ver Configuración de Variables , El nombre de la variable se compone de la palabra TEMPLREP + la sigla del reporte (VT = Visual, UT = Ultra sonido). Se Agrega a la variable el nombre OUT para denotar el archivo generado



- TEMPLREPVT
Nombre de Archivo de plantilla para Inspección Visual, este archivo debe estar ubicado en la carpeta de Archivos plantillas de entrada.

- TEMPLREPVTOUT
Nombre del Archivo que se genera para Inspección Visual, este archivo debe estar ubicado físicamente en la carpeta de plantillas generadas

- TEMPLREPUT
Nombre de Archivo de plantilla para Inspección por Ultrasonido, este archivo debe estar ubicado en la carpeta de Archivos plantillas de entrada.

- TEMPLREPUTOUT
Nombre del Archivo que se genera para Inspección por Ultrasonido, este archivo debe estar ubicado físicamente en la carpeta de plantillas generadas

- TEMPLREPMT
Nombre de Archivo de plantilla para Inspección por partículas magnéticas, este archivo debe estar ubicado en la carpeta de Archivos plantillas de entrada.

- TEMPLREPMTOUT
Nombre del Archivo que se genera para Inspección por partículas magnéticas, este archivo debe estar ubicado físicamente en la carpeta de plantillas generadas

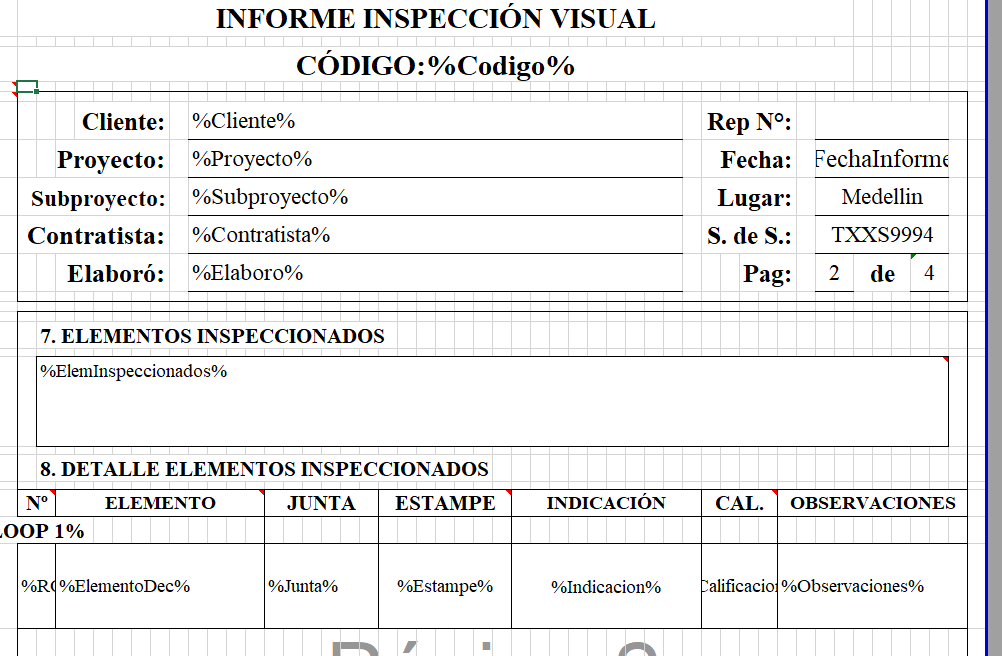

Fig 982 Detalle de PLANTILLA para "REPORTE WEB" de inspección Visual

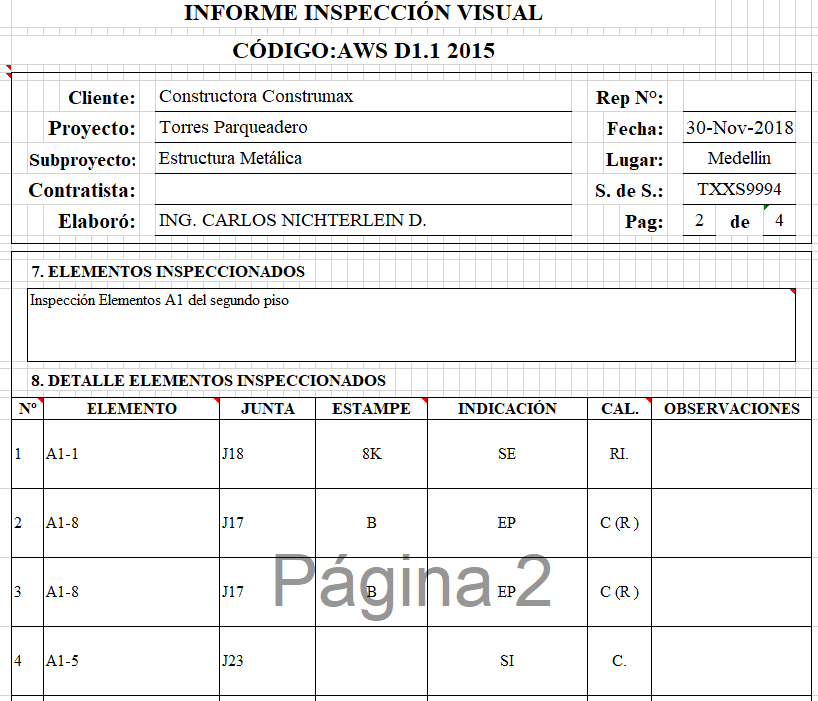

Fig 983 Detalle del "REPORTE WEB" Generado directamente desde un REPORTE EXPRESS para inspección Visual



VARIABLES USADAS PARA GENERAR REPORTE WEB


Se distinguen 2 tipos de variables.


Variables que se usan una vez en el Reporte



•%Codigo%                        Código o Norma empleada en este reporte como criterio

•'%FechaInforme%                Fecha de Reporte

•%Cliente%                        Nombre del cliente

•%Proyecto%                Proyecto que pertenece el Reporte

•%Subproyecto%                Sub- Proyecto que pertenece el Reporte

•%Contratista%                Contratista de la obra

•%Elaboro%                Inspector que elabora reporte

•%Reviso%                        Inspector que revisa reporte

•%ElemInspeccionados%        Descripción de elementos inspeccionados que tiene reporte

•%ObsInforme%                Observaciones presentes en el reporte.


Variables que se usan tantas veces como puntos inspeccionados existan en reporte WEB.



•%ROW_NUMBER%                Número del Ítem

•%ElementoDec%                Descripción del Elemento

•%Junta%                        Descripción de la junta del Elemento

•%Estampe%                Descripción del Estampe del Soldador.

•%Indicacion%                Descripción de la indicación que tiene el punto inspeccionado.

•%Calificacion%                Descripción de la Calificación que tiene el punto inspeccionado.

•%Observaciones%                Descripción de observaciones que puede tener el punto inspeccionado.



En el caso de Reportes de Ultrasonido, las siguientes variables especiales se emplearán


•%UtDBa%                         Describe valor "a" de Decibel, En la imagen siguiente, referencia "I"

•%UtDBb%                        Describe valor "b" de Decibel, En la imagen siguiente, referencia "II"

•%UtDBc%                        Describe valor "c" de Decibel, En la imagen siguiente, referencia "III"

•%UtDBd%                        Describe valor "d" de Decibel, En la imagen siguiente, referencia "IV"

•%UtNivReg%                Describe valor ""

•%UtLong%                        Describe valor ""

•%UtDist%                        Describe valor "Dist" de Discontinuidad, En la imagen siguiente, referencia "V"

•%UtDistY%                        Describe valor "Dist Y" de Discontinuidad, En la imagen siguiente, referencia "VII"

•%UtDistX%                        Describe valor "Dist X" de Discontinuidad, En la imagen siguiente, referencia "VIII"

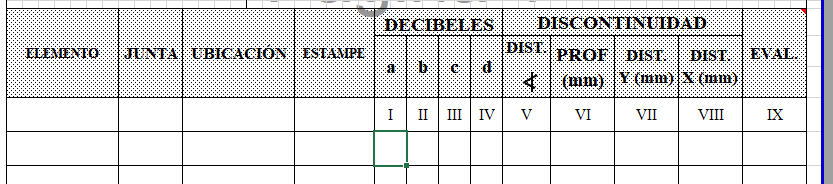

Fig 984 Detalle del "REPORTE WEB" para Ultrasonido de AWS. Se aprecia descripción de campos en N° Romanos.
