Se ha creado el concepto de Planos interactivos para describir el hecho de establecer relaciones entre planos y otro contexto a través de links estrategicamente ubicados que relacionan contexto.

Para poder emplear Planos Interactivos se debe usar imágenes ya que otro tipo de formatos no interactúa fácilmente con otro tipo de objetos.

Por ejemplo en el caso de una Línea de transmisión que posee varios Spools se puede establecer un link entre los planos.

Pero quizás el hecho más llamativo es que se puede también establecer links entre planos y resultados de una inspección, es decir establecer un link entre un plano y un reporte.

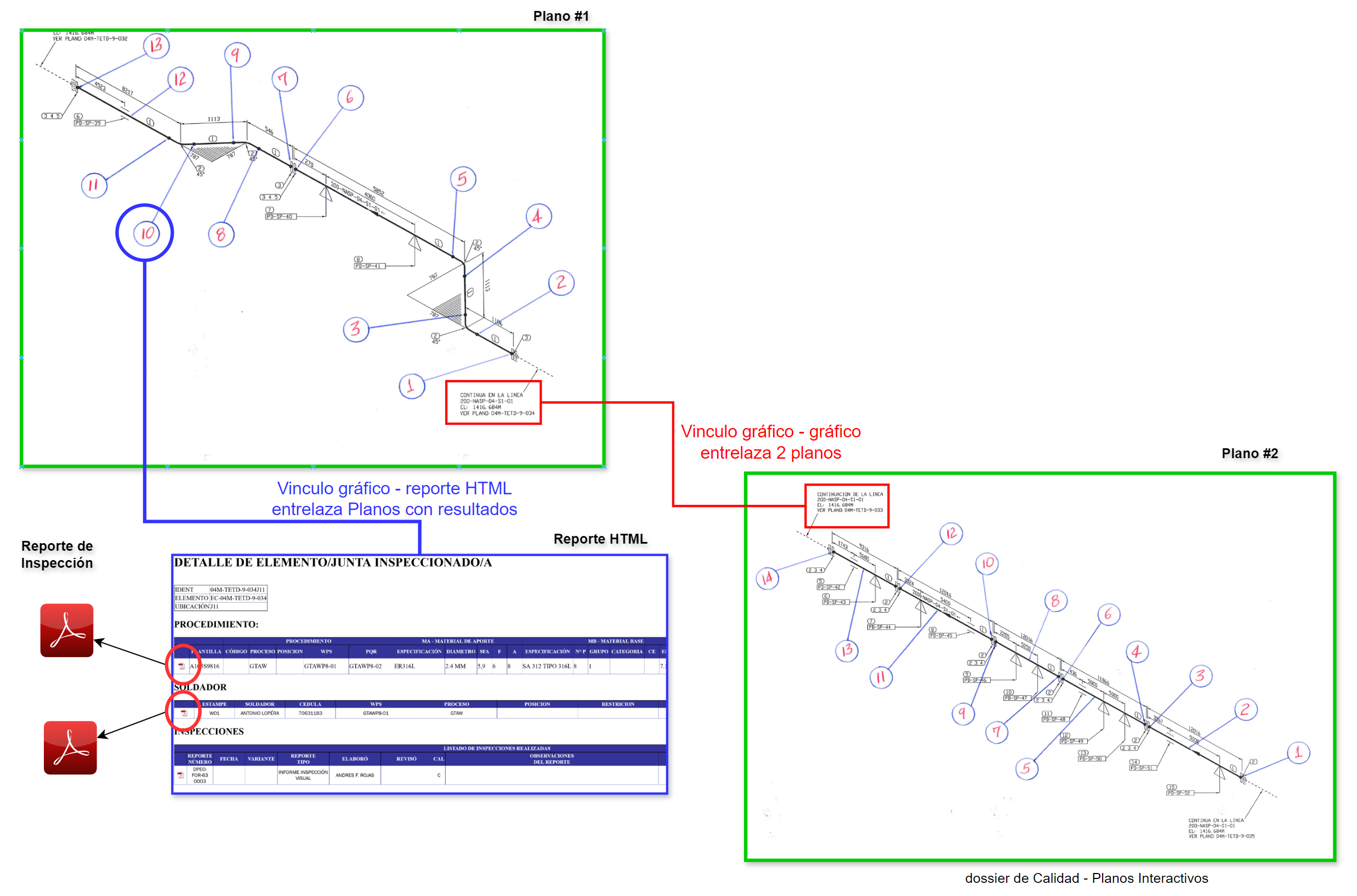

Fig 1300 Ejemplo de planos interactivos


Gracias al empleo de planos interactivos en proyectos de inspección se logran grandes e interesantes beneficios ya que permite trabajar con información compleja y extensa de una manera simplificada e intuitiva.

En la imagen anterior, por ejemplo se aprecia un ejemplo de uso de Planos interactivos, un trazado de una linea, con 2 planos que en forma virtual se han unido, solamente con un click se puede cambiar dinámicamente de planos.

Ahora en un plano, dependiendo su contexto, pueden haber muchas acciones. En el caso de los planos mostrados, se aprecia un spool una serie inspecciones de juntas, las cuales han sido marcadas con un bolígrafo de una manera muy ordenada.

Ahora si hay inspecciones, deben haber reportes. El sistema e-NDICC-ERP puede presentar la información de un determinado elemento (hoja resumen/historial de inspecciones) y a través vinculo de imagen a reporte es posible establecer el link (en recuadro azul).

En este caso, para inspecciones de spool esto, es de gran utilidad ya que permite con muy pocos clics llegar al detalle de inspecciones desde un plano. Por lo que mostrar resultados de inspecciones usando planos interactivos representan una serie de ventrajas.
