Sistema e-NDICC/Documentación digital/manejo de Normas.

El sistema e-NDICC cuenta con un módulo de Manejo de Normas (MMN) que permite catalogar, clasificar e indexar los Códigos de un determinado Estándares de Normas de una manera amistosa, de manera que su adición, búsqueda y visualización sea trivial. Asimismo, aquellas normas que consideremos activas, podrán referenciarse en reportes.

Tal como se mencionó, normas son documentos que poseen una cierta estructura:

▪En primer lugar se maneja un listado de Organizaciones o estándares de ella.

▪Cada una Organización o estándar a su vez posee un conjunto de normas o códigos.

▪Cada norma o código posee una o varias ediciones. (los códigos se van actualizando en el tiempo).
La edición de una norma es el documento en sí, el que se estudia. En cada edición hay un código que contempla la organización el código de la norma y el año.
Aquella edición que esté activa podrá ser referenciada en los reportes. Esta relación se muestra en la siguiente imagen

Fig 1349 Diagrama que representa la estructura de las Normas.


Tal como se muestra en la imagen anterior, las normas poseen una estructura que hay que mantener y referenciar.

Se distingue:

oEstándar:
Se puede considerar como la Organización encargada de publicar y mantener ese Norma. Más detalles, ver Estándares de Normas.

oCódigo:
Se puede considerar como la norma como tal pero sin referencia a la fecha en que se publica. Más detalles, ver Códigos de Normas.

oEdición:
Corresponde a la publicación del código en una determinada fecha en que se publica. Es la edición que contiene el documento digital con el contenido de ese código como tal. Aquellas Ediciones activas son las que se emplean en los reportes. Más detalles, ver Ediciones de Normas


Por otro lado, se tiene una relación 1:N entre ellos. Cada Estándar maneja un número variable de Códigos y cada Código puede tener diversas Ediciones.

Para referenciar un documento es necesario conocer su abreviación o su título. Por ejemplo

AWS D1.1:2020         Structural Welding Code-Steel

Refleja lo siguiente:

oEstándar empleado:  AWS

oCódigo empleado:         D1.1 - Structural Welding Code-Steel

oEdición empleada:        2020

oAbreviación válida:        AWS D1.1:2020

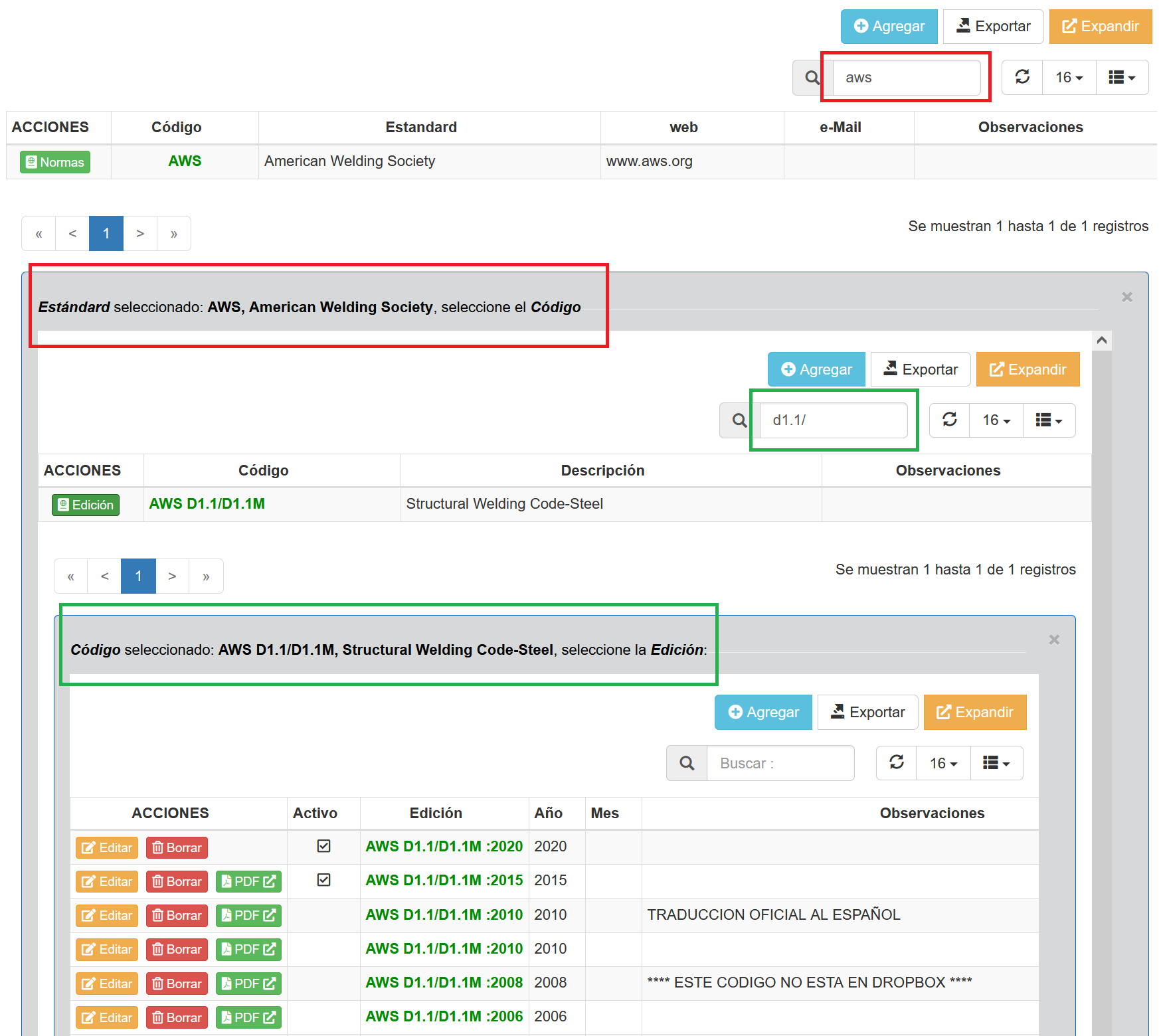

El sistema e-NDICC maneja esta estructura jerárquica también, esto es posible visualizarlo más fácilmente cuando se selecciona 1 Estándar (filtro recuadro rojo) y un Código (filtro recuadro Verde), tal como se aprecia en la siguiente imagen.

Fig 1350 Extracto de pantalla, indicando estructura de las Normas en sistema e-NDICC.


Para facilitar su uso, e-NDICC ha incorporado la designación oficial de varias normas. Permitiendo que el usuario también pueda agregar la propia.

De esta manera el sistema consta actualmente de

o18 Estándares

oMás de 50'000 códigos

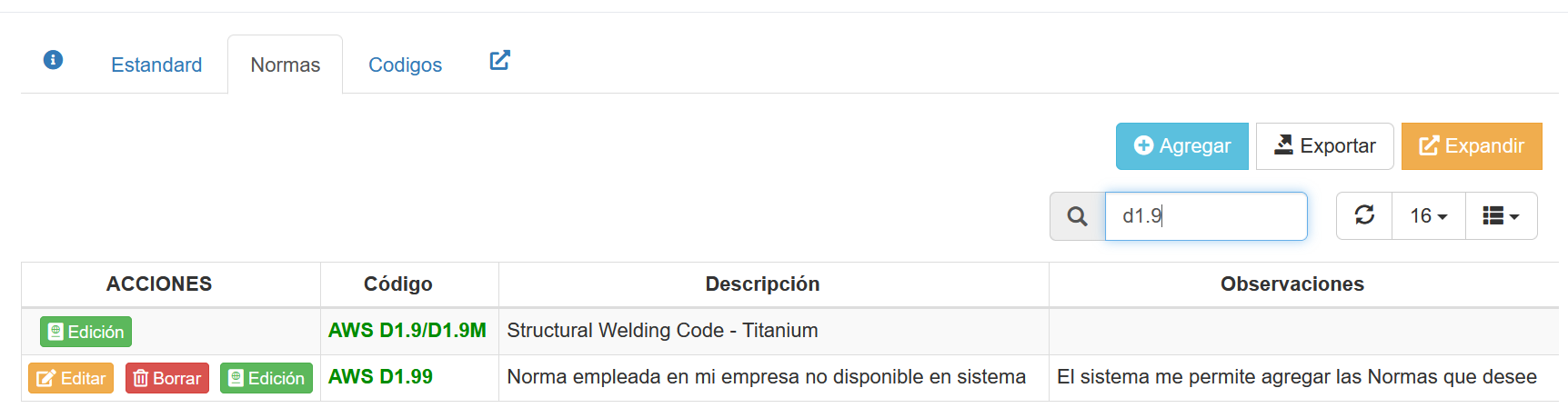

Tanto para Estándares o Códigos, e-NDICC permite al usuario incorporar referencias que no estén ingresadas, dichas referencias se caracterizarán porque tienen el botón editar y Borrar presente tal como se muestra en la siguiente imagen.


Fig 1351 Extracto de pantalla, detalle de un código, con posibilidad de incorporar referencias adicionales por parte del cliente.
