Datos Adicionales de la opción de Radiografía – datos Fuente y tiempo exposición en hoja de Datos

En el caso de que se seleccione la opción de Radiografía WPS y Radiografía, aparecerá un recuadro general donde se entregan los detalles de la fuente y un recuadro donde calcular tiempos de exposición.

Cada vez que haya cambio de fuente se deberán cambiar los valores respectivos, estos tendrán incidencia en todos los informes relacionados con Radiografía.

Se presenta un recuadro en donde es posible determinar el tiempo de exposición de una determinada configuración. Ingresando los respectivos datos es posible determinar su valor.

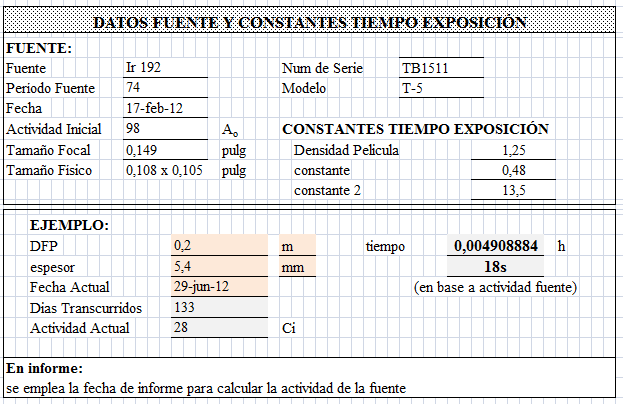

Fig 1005 Detalle de Datos de fuente y tiempo de exposición

Datos Adicionales de opción de Radiografía – WPS en hoja datos

En el caso de que se seleccione la opción de Radiografía para WPS, aparecerá el detalle de la hoja de datos para este tipo de ensayos.

En esta se especifica la distancia fuente película (DFP), espesores, indicadores de Calidad empleados y la técnica de exposición, estos valores se deben reflejar en los informes respectivos.

En cuanto a la parte operativa, el costo del ensayo se calcula en proporción a la cantidad, tamaño y tipo de película empleadas. Para tal efecto se contempla una serie de casillas, descritas a continuación

Tipo De película        Tipo de película, se selecciona de lista desplegable

Tamaño de Película        Tamaño de película cortada en función de la medición a realizar, el tamaño se selecciona de una lista desplegable en base de los tamaños pre establecidos por la empresa.

Cantidad        Número de películas de un tipo empleadas

Acción        Se selecciona valor de lista desplegable, posibles valores son:

       EXPONER

       REPETIR        En caso de que exposición haya salido mal

Observación        Campo para describir algún tipo de comentario

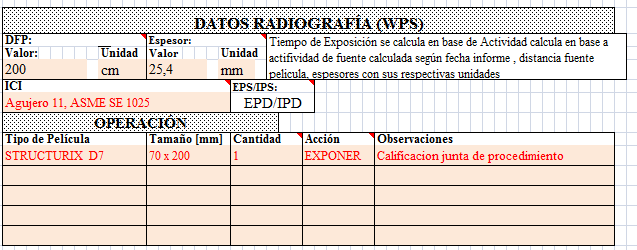

Fig 1006 Detalle de la Opción Radiografía-WPS en Hoja Datos



La información operativa de costos asociados al proceso de Radiografía WPS, se refleja en la intranet de la siguiente manera, esta información es preliminar, puede cambiar.

Fig 1007 Insumos/costos de Radiografía - WPS reflejado en la Intranet


Datos Adicionales de opción de Radiografía en hoja datos

En el caso de que se seleccione la opción de Radiografía para WPS, aparecerá el detalle de la hoja de datos para este tipo de ensayos.

En esta se especifica la distancia fuente película (DFP), espesores, indicadores de Calidad empleados y la técnica de exposición, estos valores se deben reflejar en los informes respectivos.

En cuanto a la parte operativa, el costo del ensayo se calcula en proporción a la cantidad, tamaño y tipo de película empleadas. Para tal efecto se contempla una serie de casillas, descritas a continuación

Tipo De película        Tipo de película, se selecciona de lista desplegable

Tamaño de Película        Tamaño de película cortada en función de la medición a realizar, el tamaño se selecciona de una lista desplegable en base de los tamaños pre establecidos por la empresa.

Cantidad        Número de películas de un tipo empleadas

Acción        Se selecciona valor de lista desplegable, posibles valores son:

       EXPONER        En la mayoría de los casos

       REPETIR        En caso de que exposición haya salido mal

       Esta acción esta asociada a calcular cantidad de insumos y desperdicios generados.

Observación        Campo para describir algún tipo de comentario

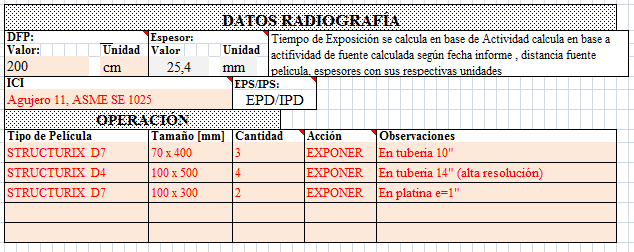

Fig 1008 Detalle de la Opción Radiografía reflejado en Hoja Datos


La información operativa de costos asociados al proceso de Radiografía WPS, se refleja en la intranet de la siguiente manera, esta información es preliminar, puede cambiar.



Fig 1009 Insumos/costos de Radiografía reflejado en la Intranet
