Portada  / Ensayos Cilindros Concreto/ Reportes/ Tipo de Producto - Edad


Al seleccionar esta opción, aparece una pantalla con un reporte que organiza probetas de un determinado tipo y edad, organizado por fechas tal como se muestra en la siguiente imagen a continuación.

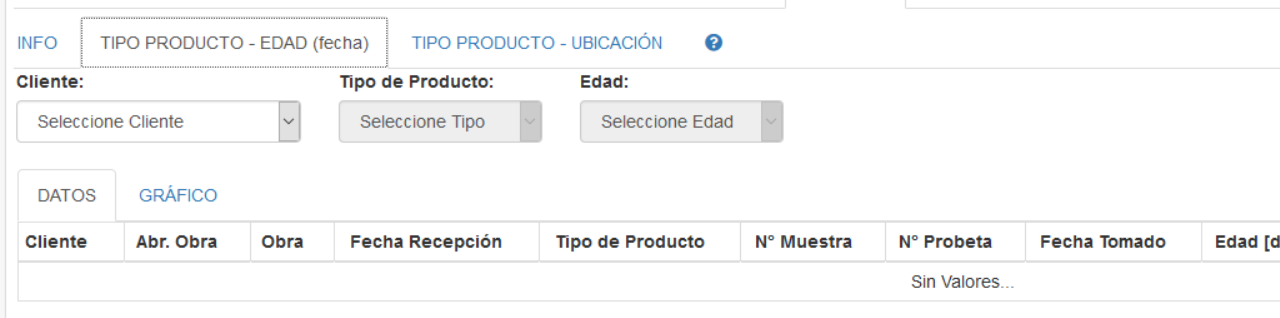

Fig 448 Extracto de pantalla mostrando las opciones disponibles para ensayo TIPO PRODUCTO - EDAD (Fecha).


En primera instancia se presenta una serie de Cuadros combinados dependientes (es decir opción seleccionada en el primero influye en el segundo y así sucesivamente). En donde el primero es selecionable y los demás serán seleccionables de acuerdo a si selecciona el anterior. Cuando todos los valores se hayan seleccionado se podrá visualizar la información en forma de datos o gráfico.

Los cuadros Combinados dependientes son:

  • Cliente, permite seleccionar al cliente que se desea analizar. Existe también la opción "TODOS" que no discrimina cliente.
  • Tipo de Producto, permite seleccionar el de producto del cliente antes seleccionado
  • Edad, permite seleccionar la edad del tipo de producto y cliente antes seleccionado.


una vez que se ha seleccionado todos los cuadros combinados es posible visualizar los resultados


La visualización de resultados se realiza seleccionado la pestañas disponibles, este ensayo tiene las siguientes pestañas

  • DATOS, se visualizan resultados en forma de tablas.
  • GRÁFICO, se visualiza resultados en forma de gráfico.



PESTAÑA DATOS

Al seleccionar ésta pestaña se presentan los datos en forma tabular, tal como se muestra a continuación

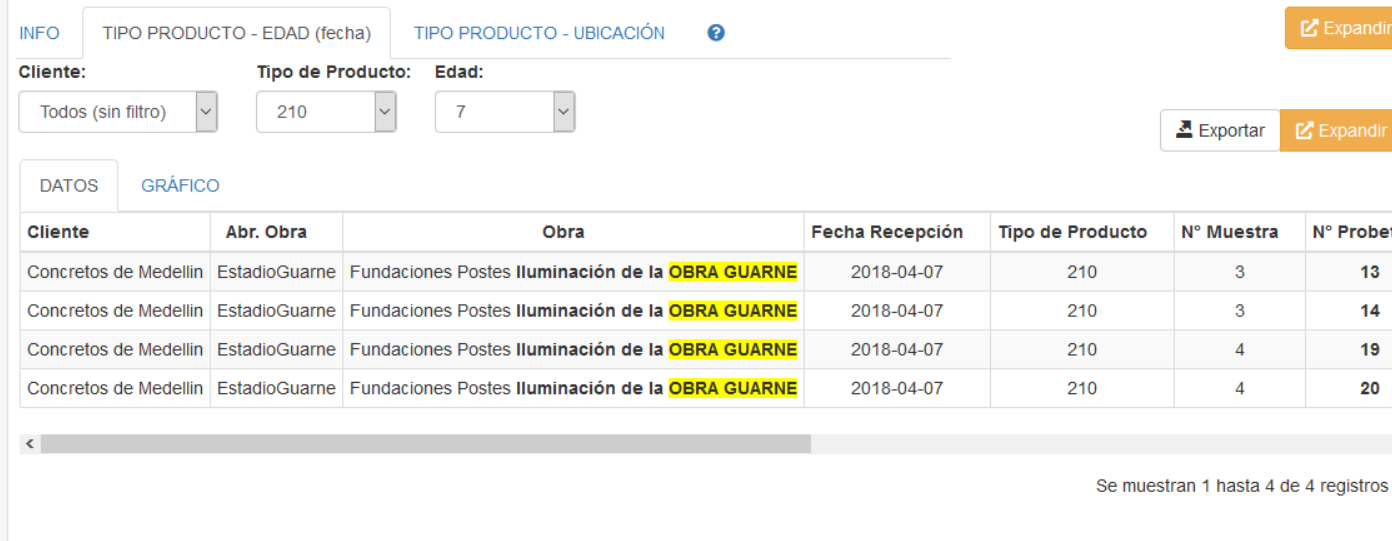

Fig 449 Extracto de pantalla mostrando tabla de resultados del Reporte.


Por lo general, ya que se emplea Cuadros Combinados dependientes, siempre habrá un resultado. Si se presenta una tabla que diga "sin resultados", lo más probable es que no se haya hecho una selección de Cuadros combinados dependientes.


PESTAÑA GRÁFICO

Al seleccionar ésta pestaña se presentan un gráfico que representa la información del tipo de reporte y de las opciones de los Cuadros combinados dependientes seleccionada, tal como se muestra en la siguiente figura.

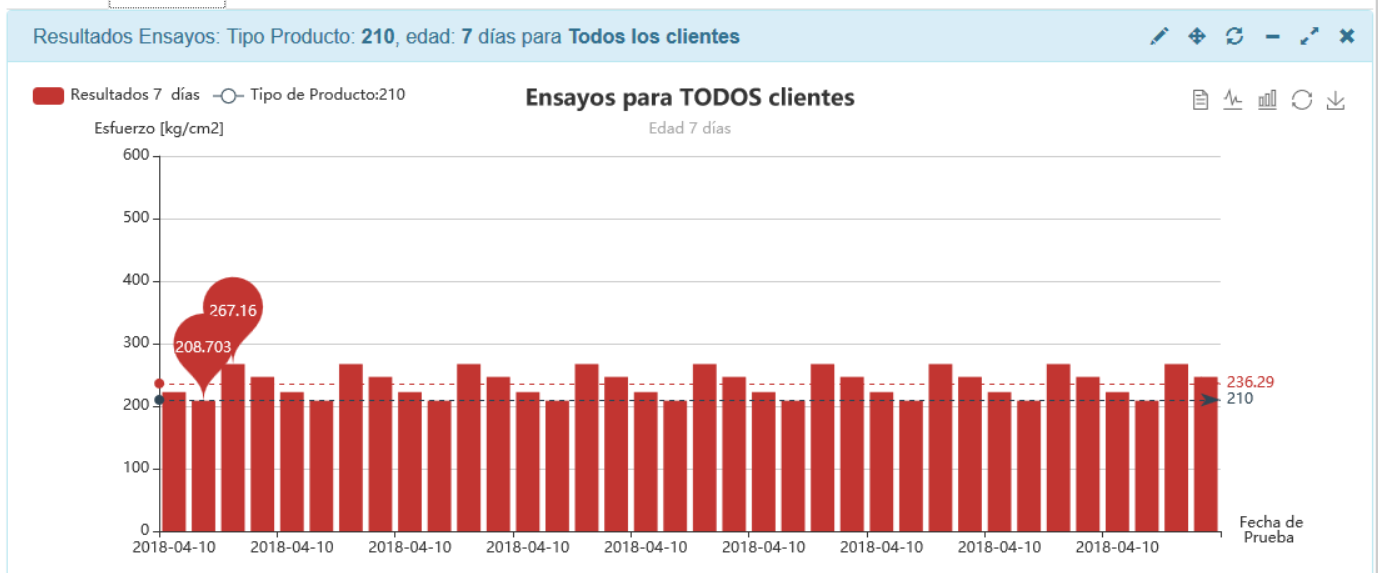

Fig 450 Extracto de pantalla el gráfico de resultados del Reporte.



El gráfico se encuentra enmarcado en un Panel , el cual permite realizar varios modificaciones a su contenido, principalmente relacionado con el aspecto de visualización de su contenido. Una opción interesante de éste panel la representa la opción desprender con el ícono  , la cual permite ajustar el tamaño del gráfico contenido. Una vez que el gráfico contenido tenga el tamaño adecuado es posible guardarlo usando las opciones de descargar imagen del gráfico .



En éste tipo de reporte se emplea un gráfico del Tipo X-Y en donde:

  • Eje X o abscisa es la fecha de la muestra
  • Eje Y o ordenada representa el esfuerzo obtenido en [Kg/cm2].
  • Todo el gráfico es para probetas de una misma edad y un determinado tipo de productos.
  • En el gráfico se muestra un indicador con el mínimo y máximo valor alcanzado
  • El el gráfico se representa una serie en forma de línea con el promedio y el valor ideal del tipo de producto.
