Sistema e-MCOT/Cotizador Metales/Detalle Cotización/Productos-Servicios Conformados


Esta sección permite la cotización de Productos Conformados. siguiendo los siguientes pasos.


  1. Selección de Geometría del cuerpo a producir,
  2. Selección de medidas principales del objeto a producir, construir y sistema determina desarrollo de lámina requerido y su peso
  3. Selección del calibre de acuerdo a máquinas disponibles en empresa y materia prima definida.
  4. Aplicación de reglas en caso de doblez y otras relacionadas con geometrias de láminas disponibles.
  5. Determinación de peso de materia prima a emplear
  6. Determinación de operaciones a realizar, teniendo en cuenta que el costo de ellas depende del calibre de la lamina empleada.

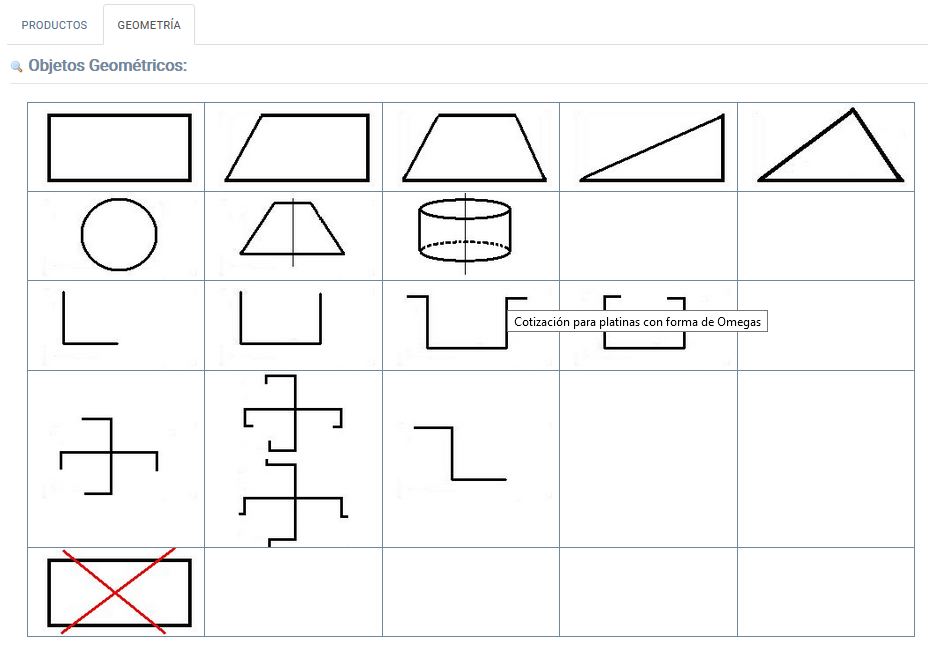

SELECción DE GEOMETRÍA


En primera instancia se presenta una matriz de objetos prefedinidos, el primer paso es seleccionar cual es el elemento que más representa mi objeto a cotizar.




Se basa en una serie de objetos típicos que se logran conformando la chapa. El sistema permite seleccionar una determinada geometría, luego determinar dimensiones y calibre de láminas (incluyendo unidades y medidas externas/internas). Dependiendo del calibre, aparte de incidir en el peso y costo, se pueden determinar los procesos que se pueden realizar. El costo de cada proceso varía en función del calibre de la chapa.

Mediante una configuración y manipulación adecuada, el costo del producto se obtendrá del costo del material y de los respectivos procesos  de fabricación de esa chapa.
