JUEGOS DE INSPECCIÓN (JI)


Se emplea el término Juego de Inspección para referirse al listado de materiales de un conjunto (modelo CAD) de un elemento concreto (mediana a baja complejidad) pero adaptado a inspecciones.

La idea es definir tantos juegos de Inspección se requiera y emplearlos en proyectos donde se referencie. De esta manera se definirá  una sola vez el conjunto y se podrá emplear varias veces en inspecciones instanciándolo.

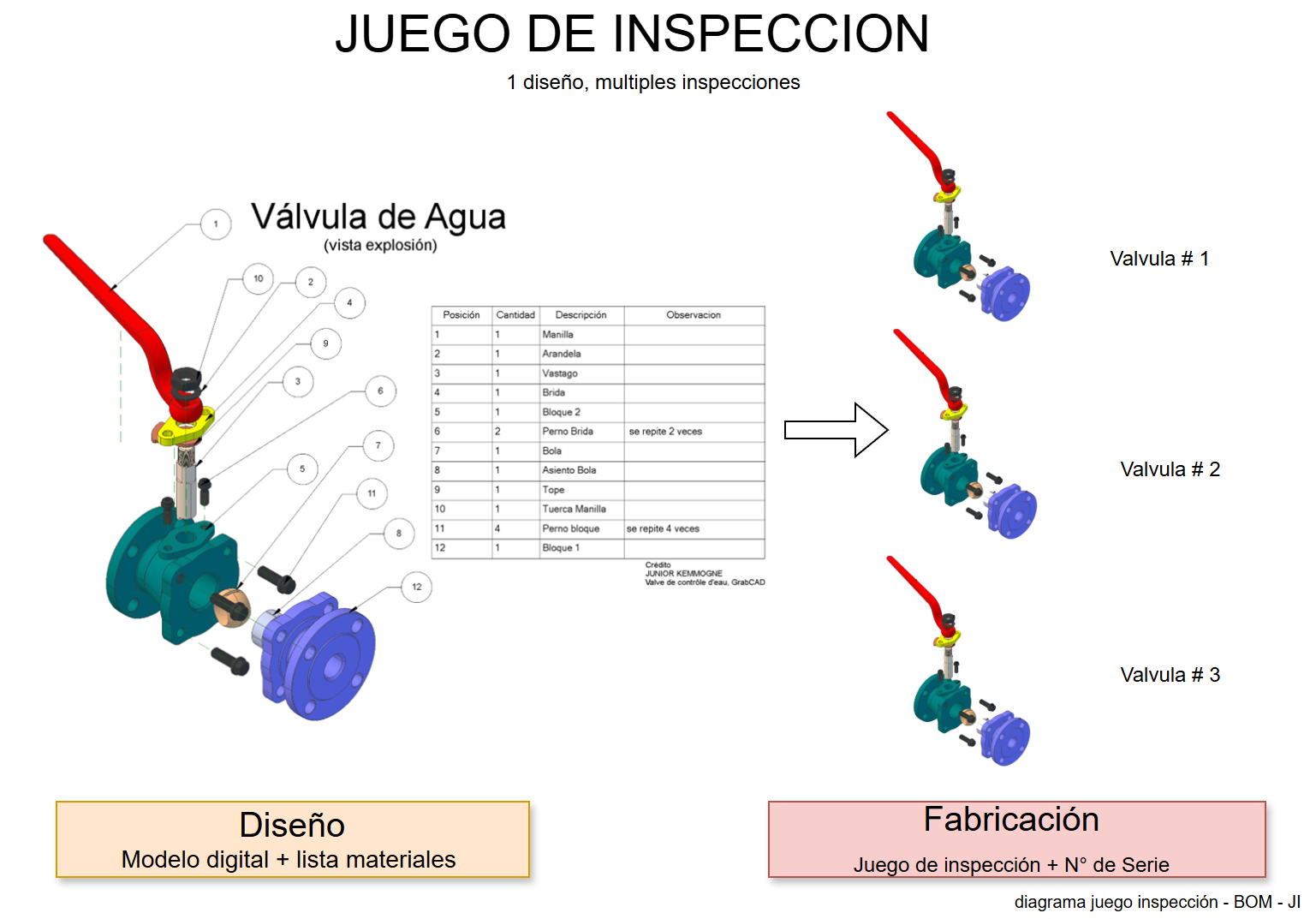

Fig. 28 Múltiples instancias de un mismo diseño, el cual debe inspeccionarse luego de su fabricación.


Por ejemplo, una empresa fabrica un determinado tipo de válvula, para ello dispone un modelo digital y se genera un plano del conjunto (idealmente diagrama de explosión) y genera la lista de materiales y con ella su juego de inspección.

Fig. 29 Diagrama de Explosión de válvula de agua con Lista de materiales (BOM)


Esta empresa produce 100 unidades al mes, cada una con un número de serie distinto. Al momento de realizar las inspecciones necesarias de una determinada unidad, por ejemplo la válvula de globo #5450 (identificación de la válvula) , mediante el asistente de juego de inspección, se referencia el juego de inspección correspondiente y se referencia este número. En caso de inspeccionar otro equipo lo que cambiará la identificación de la válvula pero su estructura es la misma

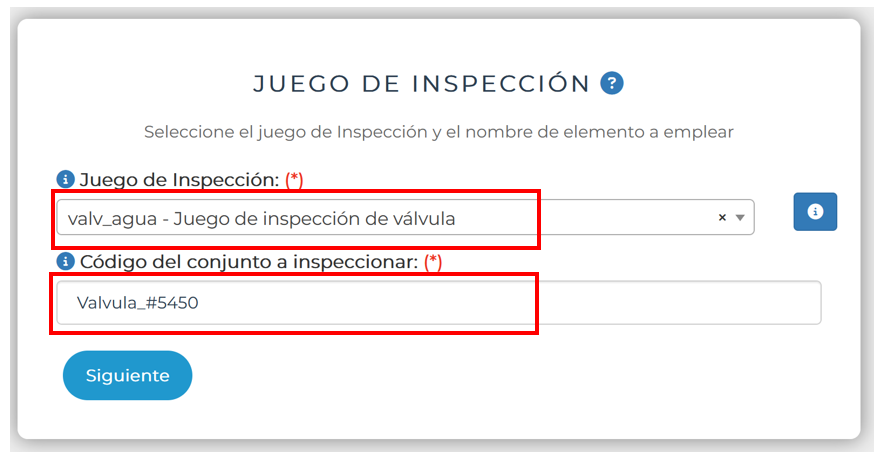

Fig. 30 Extracto pantalla mostrando parámetros del nombre de los componentes del juego de inspección


Luego de presionar el botón siguiente y buscar el reporte para leer información el asistente generará los nuevos items a inspeccionar de acuerdo a los componentes del juego de inspección seleccionado.

Es útil para conjuntos simples, no requiere definición de un plan de inspección, simplemente en cada informe, se emplea el asistente y se definen los componentes a inspeccionar y el sistema agrega su referencia en el reporte.


¿Por qué juego de inspección y no lista de materiales?

En un sistema CAD es común ver un conjunto que contiene diversos elementos. Este conjunto también puede contener otros conjuntos de menor complejidad.


En tal sistema CAD, un conjunto geométricamente hablando no contiene ninguna geometría, sino que las referencias a cada elemento que la contiene y como tal, puede obtener el listado de materiales (BOM – Bill Of Material), el cual puede servir de referencia para las inspecciones. Ya que muestra el detalle de cada componente y veces que se repite de un determinado conjunto.

En inspecciones, sin embargo, es necesario identificar cada elemento por separado, por lo que es necesario identificarlos en vez de numerarlos por su posición.

Por tal razón, la descripción de un listado de elementos no estará supeditado al listado de materiales (BOM) sino que al Juego de inspección (JI).



Válvula de Globo

Del ejemplo anteriormente descrito, se tiene que



En el caso del CAD, si en un conjunto se repite un elemento, el no discrimina cual es cual, sino que coloca en la lista de elementos una cantidad mayor que uno.

Esto se aprecia en la lista de materiales, que normalmente se puede extraer de un modelo CAD en forma automática, en la columna de cantidad se tendrá lo siguiente.


Fig. 31 Lista de materiales que exporta Modelo digital CAD, se puede apreciar que algunos elementos se repiten


En inspecciones, a diferencia del CAD, hay que inspeccionar  cada elemento por separado, por lo que esa lista no es conveniente usarla ya que no diferencia el elemento como tal en caso de que se repita.

Por tal razón se ha creado Juego de Inspección (JI), el cual modifica la lista de materiales (BOM) permitiendo que cada elemento sea único. De esta manera, cada elemento está plenamente identificado, tal como se muestra a continuación


Fig. 32 Juego de Inspección, modificación de BOM, ningún elemento se repite


En ella cada elemento, aunque se repita de nombre, siempre estará identificado con un numero único que se representa por el número de item (#). Interesante destacar, que de la  tabla anterior se tiene que la posición se puede repetir.
