Definición Plan de Inspección
Al seleccionar la pestaña DEFINICIÓN DE PLAN DE INSPECCIÓN, se activará un segundo nivel de pestañas, donde se mostrará las diversas opciones. Se mostrará una pantalla, tal como se muestra en la siguiente imagen.

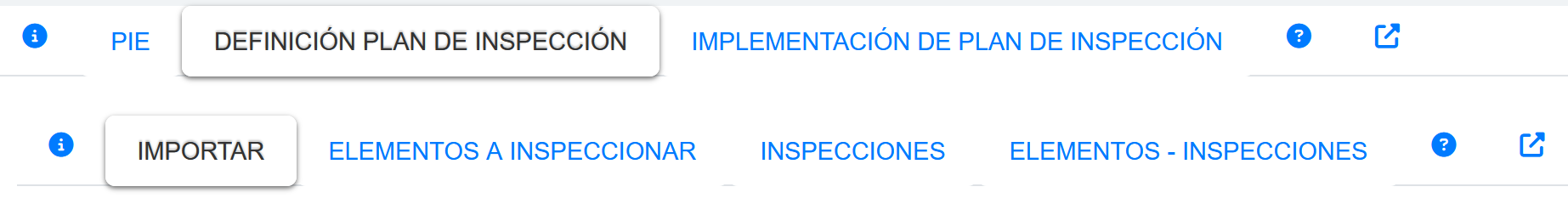

Fig 731 extracto de pantalla mostrando detalle de pestaña de 2do nivel luego de seleccionar pestaña DEFINICION DE PLAN DE INSPECCIÓN.
De la imagen anterior se desprende las siguientes opciones
|
|
Información de este nivel de pestañas. Se muestra una breve información sobre las pestañas existentes en este nivel. |
|
Permite importar una lista de inspecciones directamente desde una plantilla EXCEL. Mayores detalles, ver importar |
|
Muestra un listado de los elementos a inspeccionar con diversos tipos de opciones. Mayores detalles, ver Elementos a inspeccionar |
|
Muestra un listado de las inspecciones a realizar en este plan de inspección, con diversos tipos de opciones. Mayores detalles, ver más Inspecciones |
|
Muestra un listado que contiene la relación de elementos e inspecciones, con diversos tipos de opciones. Mayores detalles, ver más Elementos - inspecciones |
|
|
Ayuda: Se activa otra pestaña en explorador con esta ayuda |
|
|
Expandir, permite expandir esta sección de pantalla otra ventana con objeto de mejorar experiencia usuario. |
La Definición del plan de Inspección contempla la recolección de los elementos a inspeccionar desde el modelo digital hasta la lista de inspecciones necesarias a realizar.
Para lograr un máximo provecho, se considerará que la información de los elementos a inspeccionar proviene del modelo digital que permita generar una lista de materiales de los componentes que constituyen el diseño
Una alternativa simple de integración la constituye la lista de materiales (Bill of materials -BOM) la cual puede ser adaptada a inspecciones donde se habla de
. Si a esta lista de elementos a inspeccionar, se agregan las inspecciones que se le efectuarán a un elemento y se indica con una "X" donde se desea realizar la inspección a un elemento se tendrá una tabla similar a la siguiente

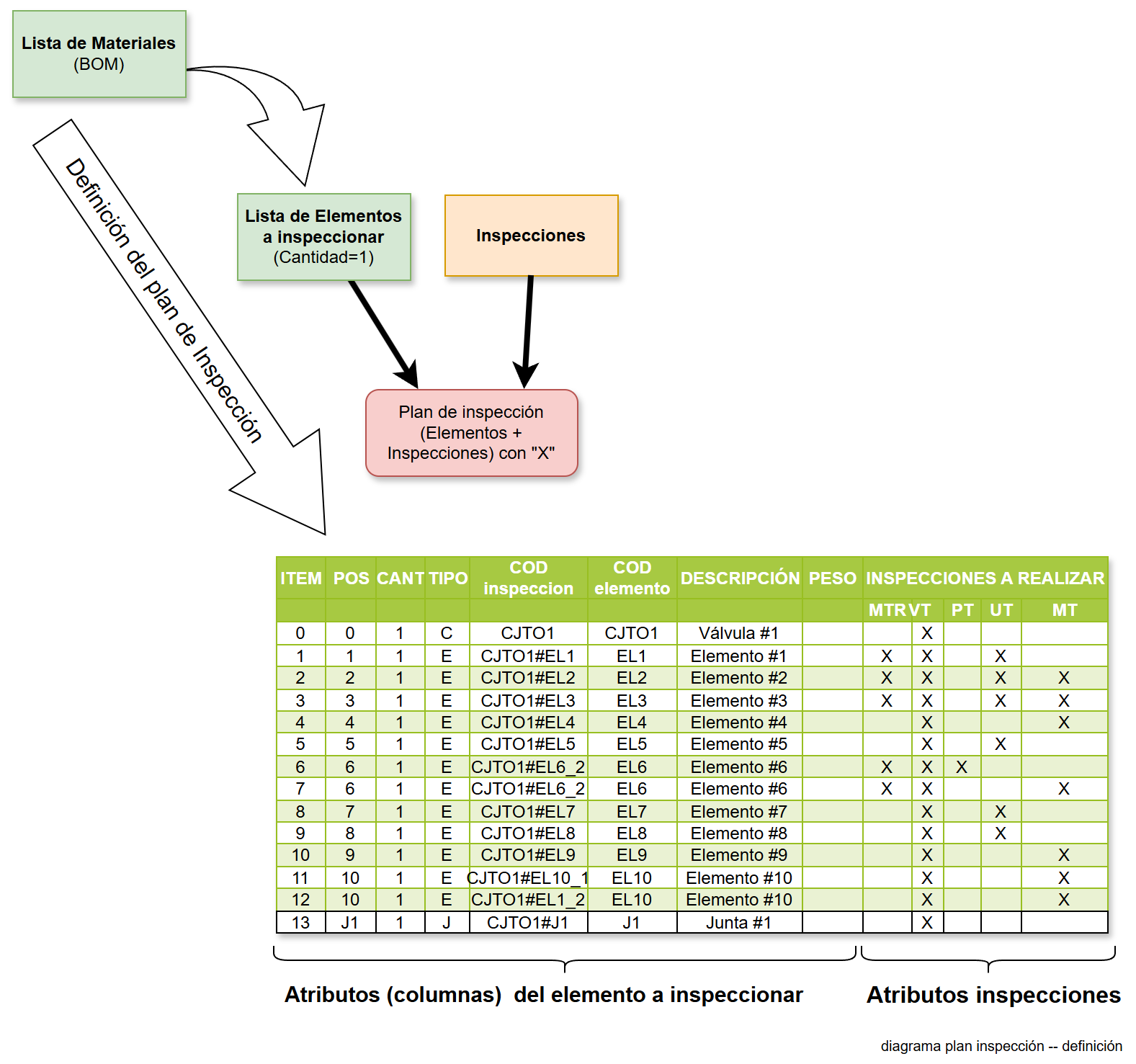

Fig 732 Diagrama de implementación del plan de inspección
