Opción CONFIGURACION GENERAL

Al expandir esta opción se muestra el detalle, tal como se muestra en la figura a continuación

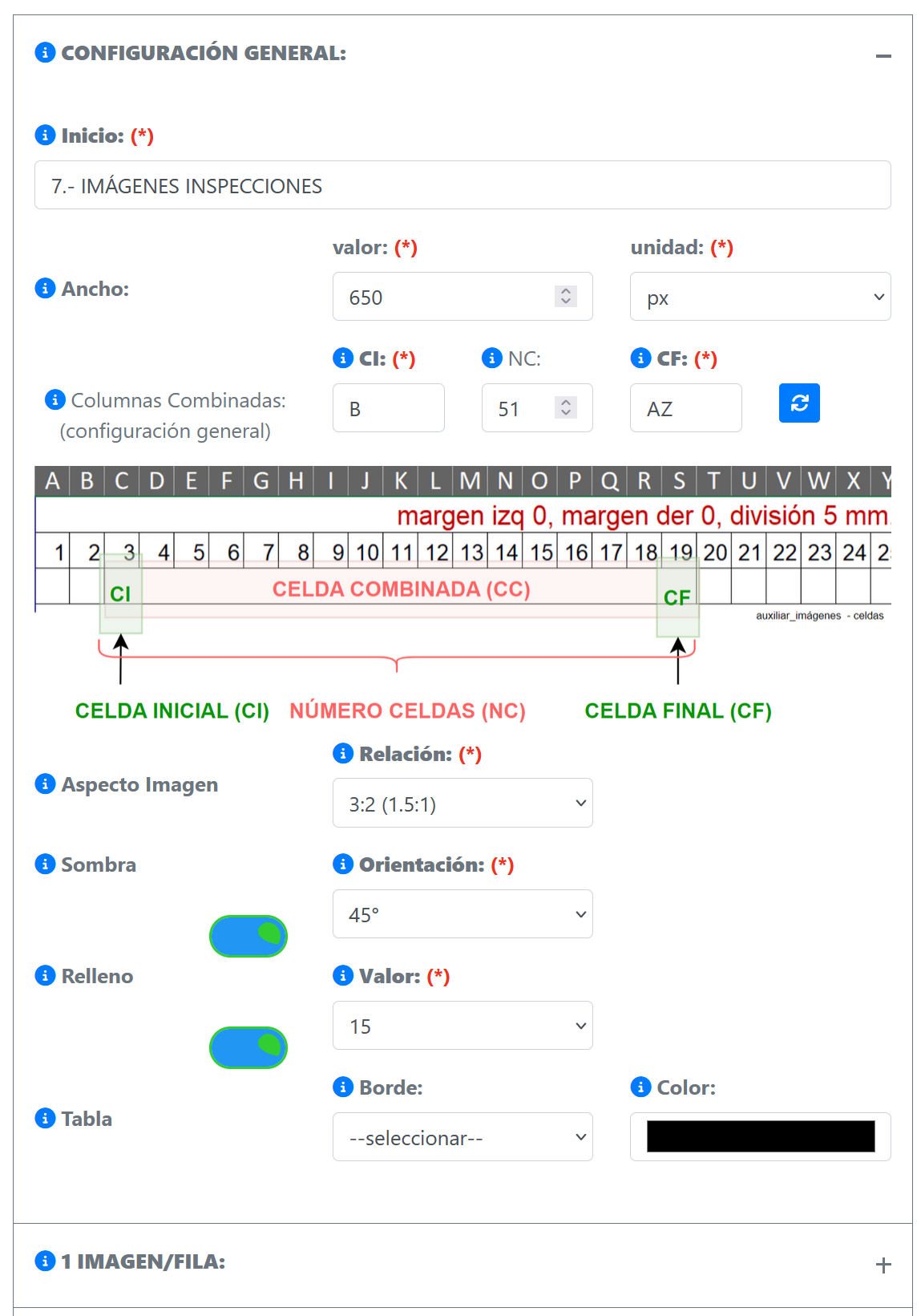

Fig 1036 Pestaña Ajustes de imagen EXCEL con opción CONFIGURACIÓN GENERAL seleccionada


De la imagen anterior se tiene:

    • Inicio:
      Corresponde a la palabra que indica la sección de imágenes. El programa calculará la fila en el documento donde se ubica esa expresión y 2 celdas después comienza con la tabla de imágenes con la configuración del ajuste de reporte digital de e-NDICC
    • Ancho:
      Corresponde a un ancho en Pixel que tendria la imagen si se insertara a lo largo de todo el ancho del reporte. La experiencia indica que es un valor empírico y hay que ir viendo como queda para un reporte en disposición vertical se puede hablar de 600 a 800 pixels. En disposición horizontal este valor es de 1000 a 1200 pixels
    • Columnas combinadas:
      Corresponde a la definición de las celda combinada que contiene la imagen. Se solicita ingresar la celda de Inicio (CI) y luego ingresar o el número de celdas (NC) y el sistema calculará la celda Final (CF) que tiene la celda combinada. También si se ingresa la Celda final (CF) y el sistema calculará el número de Celdas (NC).
      Al final de la fila hay un botón que permite propagar el valor hacia las otras combinaciones.
    • Aspecto de la imagen:
      Permite establecer una relación entre el ancho y alto que tendrá la imagen en el reporte valores posibles 1:1, 4:3, 3:2, 16:9 . Con la relación de aspecto de la imagen y el ancho se emplea para definir la altura de la imagen.
    • Sombra:
      Permite definir un valor de sombra y el angulo de ésta. El valor de la sombra corresponde La sombra
    • Relleno: (Padding)
      Permite definir una distancia del borde de la celda combinada a la imagen.
    • Tabla:
      Permite definir un tipo borde y color de la celda combinada
