Al presionar el botón Editar o Agregar de un determinado elemento inspeccionado en una determinada inspección interactiva (reporte), se presentará una ventana emergente tal como se muestra en las figura a continuación.

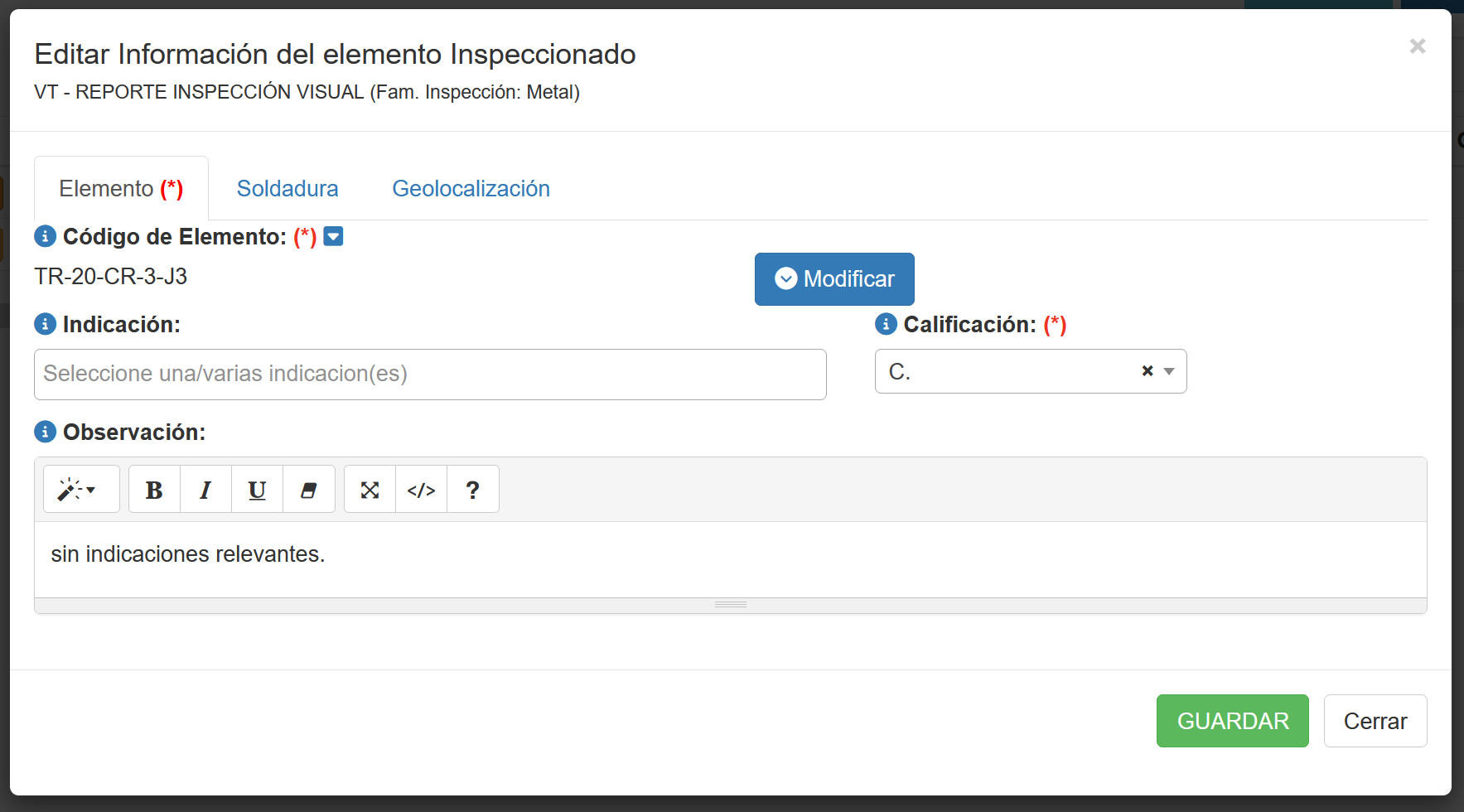

Fig 230 Ventana emergente para editar/agregar información de elemento Inspeccionado. Pestaña "Elemento" activa.


Dependiendo del Tipo de Inspección  y opciones de configuración de la orden en particular, la cantidad de pestañas que pueda presentar variará, se tiene las


  • ELEMENTO

Pestaña por defecto, posee la información para definir características del elemento inspeccionado
  • SOLDADURA

Esta pestaña se presenta en aquellos reportes del tipo END que están asociados con temas de soldadura.
Los valores ingresados son de alcance específico a la inspección, válidos solamente para el elemento inspeccionado.  Más detalles,   ver pestaña soldadura
  • GEOLOCALIZACION

Esta pestaña se activa en configuración de la orden. Esta pestaña permite definir las coordenadas del Elemento inspeccionado. Más detalles, ver Añadir o editar información de geolocalización del elemento inspeccionado








De la imagen anterior, en la parte superior, se aprecian las siguiente pestañas

    • Elemento: Permite definir la información básica de un elemento inspeccionado.
    • Soldadura: Permite definir valores asociados a a procesos de soldadura en caso de que esté activo la familia de inspección Metales. Estos valores son de alcance específico, válidos solamente para el elemento inspeccionado. Más detalles, ver Añadir o editar información de caracter específico
    • Geolocalización: Permite definir y asociar Información de geolocalización al elemento inspecionado. Más detalles, ver Añadir o editar información de geolocalización


La imagen anterior posee los siguientes campos



- Cod. Elemento        Código Identificador del elemento. Este identificador debe ser único en toda la Orden/Obra. El usuario puede seleccionar o escribir un código.

Idealmente el listado de todos los códigos a inspeccionar deben obtenerse de una integración entre el modelo que genera los datos de la estructura. Más detalles ver
