4.- Dossier de Calidad
El plan avanzado de e-NDICC-ERP Este ejemplo bastante completo ya que contempla varios aspectos del proceso de inspección. En este ejemplo no solamente se realizan inspecciones sino que se crea un plan de inspección y luego de la inspección se genera un mapa de soldadura
- Plan de inspección:
- Se crea un plan de inspección a partir de una lista de inspección generada en un modelo digital y una lista de inspecciones que se define en el proyecto, de acuerdo a las inspecciones a realizar en este plan.
- Se programan inspecciones
- Se asignan inspecciones a inspector
- Inspecciones
Inspector que tiene las inspecciones asignadas realiza la inspección a estos elementos

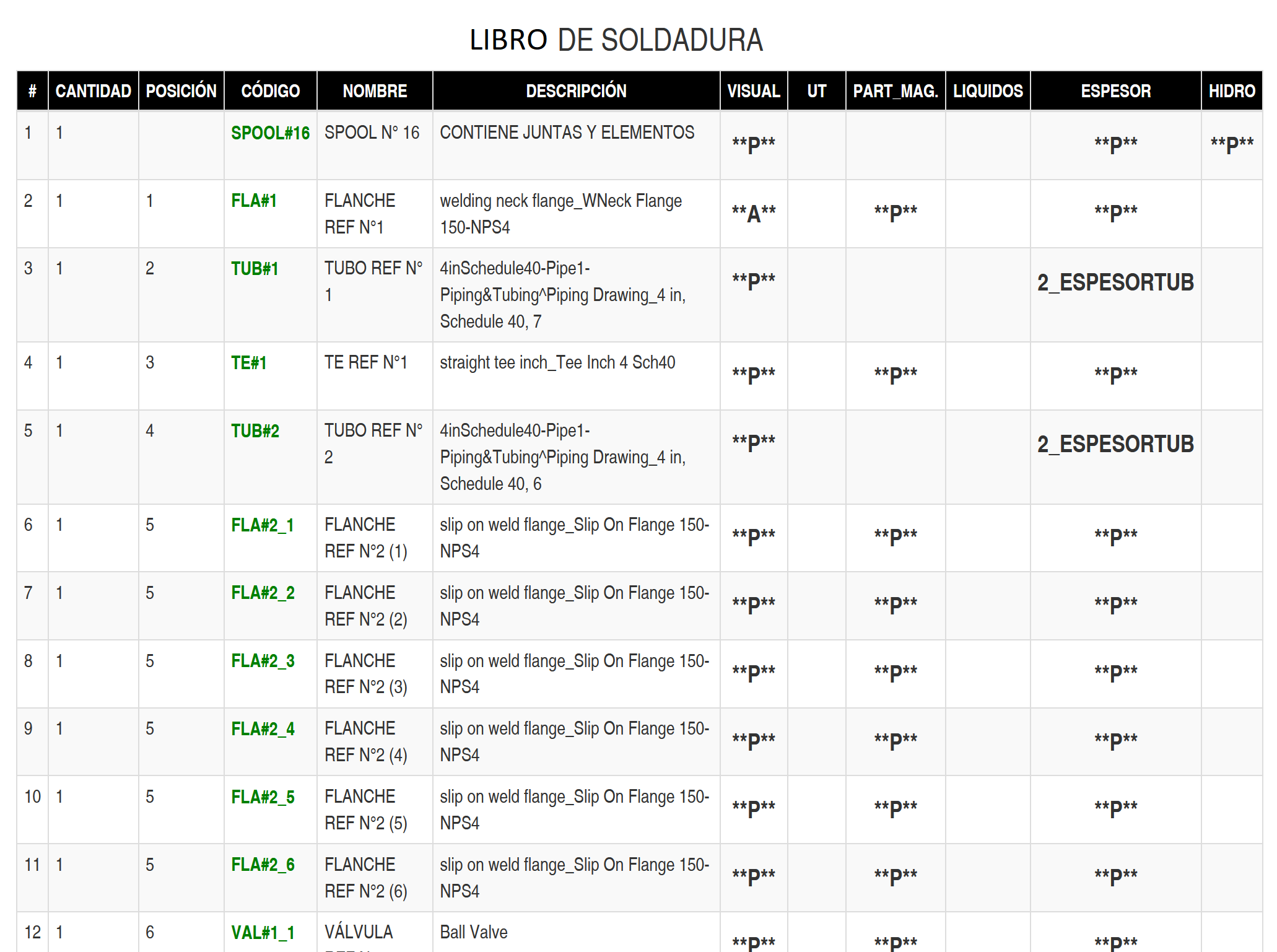

Luego de terminar las inspecciones asignadas, el inspector actualiza la información en el sistema para que se refleje el mapa de soldadura - Mapa de soldadura
Se genera automáticamente en la medida que se inspeccionan las actividades asignadas
Supervisor toma una foto panorámica y usa editor de marcas (hotspot), indicando que puntos inspeccionar y que tareas realizar.
Actividad 1 (básica)
Administrador del grupo deberá proveer cuentas y dos proyectos a los interesados en desarrollar
La idea es formar grupos de usuarios con inspectores rol tecnico y admintecnico y ver como interactuan uno con otros
Luego los inspectores deberán dividir la carga de trabajo, lo ideal es que cada uno sepa
- Agregar Manualmente un elemento a inspeccionar
- agregar un reporte individualmente
- agregar multiples reportes en una visita
| supervisor (demo1) | Inspector #1 (demoxx) | Inspector #2 (demo yy) | |
| Elemento | J1 | J2 | J3 |
| Junta #1 | VT | PT, UT | |
| Junta #2 | Espesor | VT, UT | |
| Junta #3 | VT | PT |
Inspecciones en rojo, se hacen agrupadas en visita con múltiples inspecciones
Consultas:
- Cómo denominaría el elemento inspeccionado y sus juntas para que fueran únicas en el proyecto.
- Inspección Visual, qué información "extra" tiene:
- ¿ Se emplean equipos de inspección?
- ¿ Se emplean accesorios de equipos de inspección?
- ¿ Se emplean insumos?
- ¿ Se emplean procedimientos de Inspección?
- ¿ Que falta?
- Lo mismo para Inspección PT, MT, UT, Espesor, qué información "extra" tiene:
- ¿Se emplean equipos de inspección?
- ¿Se emplean accesorios de equipos de inspección?
- ¿ Se emplean insumos?
- ¿ Se emplean procedimientos de Inspección?
- ¿ Que falta?
- ¿Cómo agregaría una imagen y su comentario?
- ¿Cómo agregaría una imagen panorámica y su comentario?
- ¿Cómo agregaría un estampe de soldador en la junta?
- ¿Cómo especificaría un Proceso de soldadura válido para todos los reportes ?
- ¿Cómo especificaría un Proceso de soldadura válido para un elemento ?
- ¿Pudo visualizar el reporte de campo?
- ¿Cómo optimizaria el ingreso de elementos de inspección?
Requisitos básicos (previos)
Dependerá Que tipo de cuenta se tiene:- Cuenta demo:
Corresponde a una cuenta de una empresa de inspecciones demo, en donde está todo configurado, para que el inspector realice inspecciones - Cuenta Propia:
(para aquellos que quieran crear empresa de inspección virtual)
Es necesario realizar más configuraciones antes de poder realizar inspecciones en tiempo real- Crear la empresa virtual con una cuenta de adminitrador
- Configurar la empresa virtual
- configurar acceso a medio de almacenamiento remoto, actualmente Dropbox
- configurar carpetas en medio de almacenamiento remoto
- configurar personal (inspectores) y sus roles
- configurar información extra de inspecciones (Equipos de inspeccion, acccesorios, insumos, procedimientos)
- Preparar Plantillas propias de cada empresa adaptadas a necesidad de e-NDICC (identificar campos con variables)
- Agregar Plantillas propias de cada empresa
- Configurar la posición de las imágenes en reporte
Actividad 2 (medio)
Una vez que ud logre, visualizar el reporte de campo es necesario generar el reporte final...
pero antes hay que agregar la información Extra que pueda tener, para tal efecto:
- identifique los Equipos de inspección que posee la empresa, agregue uno
- identifique los Insumos que posee la empresa, agregue uno
- identifique los Procedimientos de inspección que posee la empresa, agregue uno
Actividad 3 (avanzado)
Una vez se han generado los reportes...
Revise, indague qué se puede hacer con la información de las inspecciones ..
- visualice como es la trazabilidad de un elemento inspeccionado
- Visualice el registro de inspecciones de soldador determinado
- Visualice tiempos de ejecución
Comente alternativas...
Comente qué documento/información desea entregar...
Actividad 4 (avanzado)
¿cómo se puede automatizar el proceso de ingreso de información de inspección?
En vez de ingresar manualmente la información de las inspecciones se puede automatizar este proceso ?
- Agregue elementos para que sean empleados por plan de inspección y ensayos PIE
- ¿Qué alternativas existen?
- Agregue inspecciones para que empleadas por plan de inspección y ensayos PIE
- Establezca relaciones entre elemento e inspecciones
- ¿Qué alternativas existen?
- Configure elementos constitutivos del plan de Inspección y ensayos PIE
